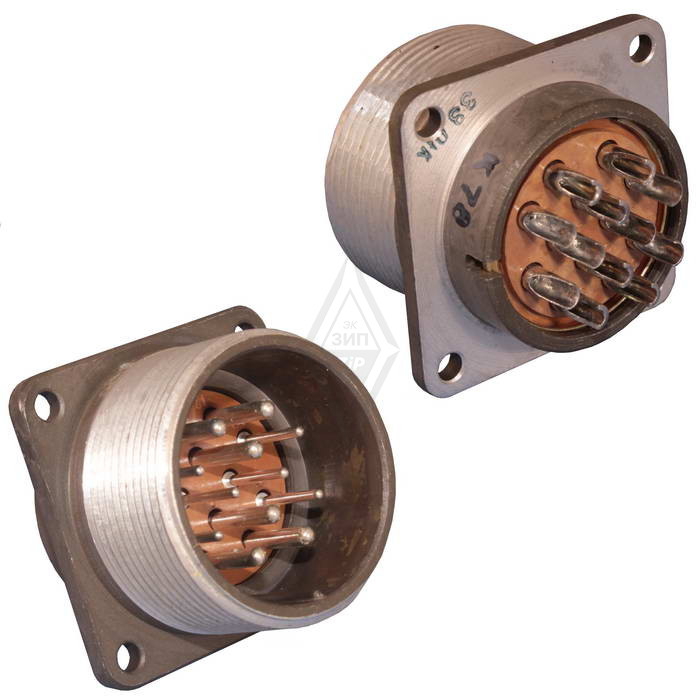

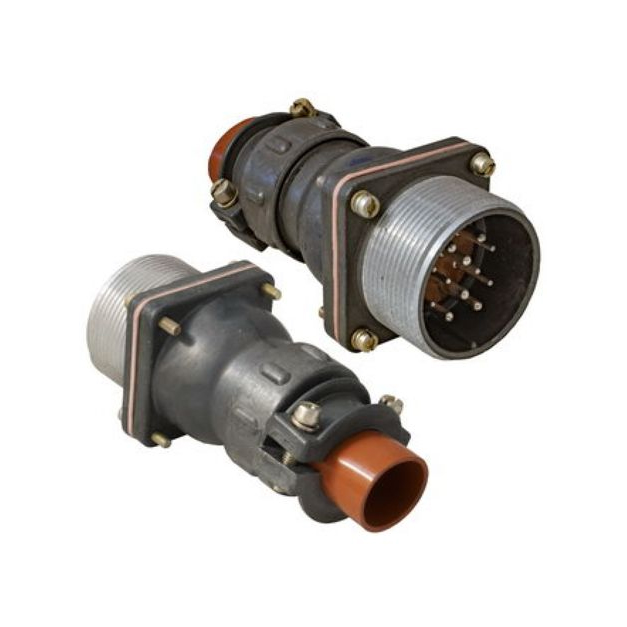

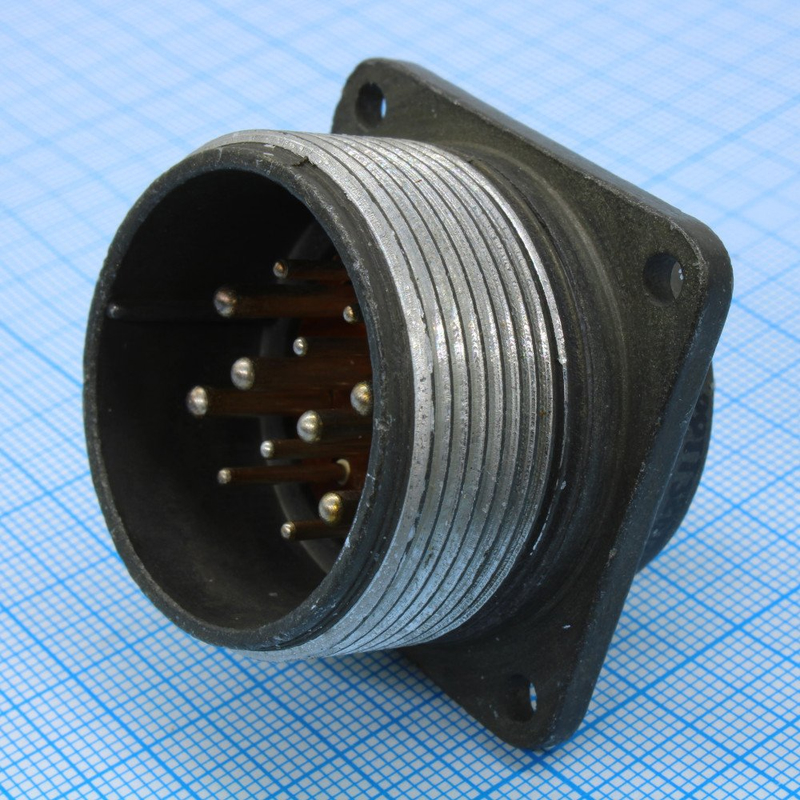

2РТТ32БПН12Ш16В: приборная вилка для надёжного многоконтактного соединения

2РТТ32БПН12Ш16В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде блочной (приборной) вилки с прямым патрубком и гайкой для неэкранированного кабеля. Конструкция рассчитана на применение в цепях постоянного и переменного тока, включая сигнальные и силовые линии радиоэлектронной, промышленной и специальной аппаратуры.

Расшифровка обозначения

Маркировка разъёма определяет его конструктивное исполнение и состав контактной группы:

Таким образом, 2РТТ32БПН12Ш16В подходит для стационарного монтажа на корпусе оборудования, шкафе, панели или приборе, когда необходимо вывести наружу надёжный разъёмный интерфейс для многожильного кабеля.

Технические характеристики

Контактная группа исполнения «16» содержит 12 штырей: шесть контактов диаметром 1,5 мм и шесть — диаметром 2,5 мм. Такое сочетание позволяет одновременно подключать цепи с разной токовой нагрузкой в одном соединителе.

• Максимальная нагрузка на контакт диаметром 1,5 мм — до 20 А.

• Максимальная нагрузка на контакт диаметром 2,5 мм — до 35 А.

• Суммарная допустимая токовая нагрузка — до 210 А.

• Амплитудное рабочее напряжение цепи — до 850 В.

• Сопротивление контактов — не более 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Покрытие контактов — серебряное.

• Ресурс сочленений и расчленений — не менее 500 циклов.

• Минимальная наработка — от 1000 часов.

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и обеспечивает стабильность электрического соединения при длительной эксплуатации.

Конструкция и особенности

Разъём 2РТТ32БПН12Ш16В относится к негерметичным соединителям с резьбовым способом сочленения. Резьбовая фиксация предотвращает случайное рассоединение и особенно востребована в оборудовании, работающем при вибрациях, ударах либо периодических механических нагрузках. Поляризация корпуса выполнена одношпоночной, что снижает риск неправильного соединения вилки с ответной частью.

Прямой патрубок удобен для прямого ввода кабеля в корпус разъёма. Исполнение с гайкой типа «Н» рассчитано на неэкранированный кабель; при необходимости подключения экранированных линий следует выбирать вариант, предусматривающий соответствующую конструкцию патрубка и гайки.

Соединители серии 2РТТ применяют с экранированными и неэкранированными проводами и кабелями, а присоединение жил выполняют пайкой. Вилка является частью разъёмного соединения и должна использоваться с совместимой ответной розеткой соответствующего типоразмера, контактной схемы и поляризации.

Условия эксплуатации

Всеклиматическое исполнение «В» делает 2РТТ32БПН12Ш16В пригодным для эксплуатации в широком диапазоне температур — ориентировочно от −60 до +100 °C. Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне частот 1–5000 Гц, а также на одиночные и многократные механические удары.

Благодаря этим свойствам приборная вилка 2РТТ32БПН12Ш16В может использоваться в системах автоматики, измерительном оборудовании, источниках питания, шкафах управления, транспортной технике, промышленной электронике и радиоаппаратуре. Серия предназначена для цепей постоянного и переменного тока частотой до 3 МГц.

Что учитывать при подборе

При проектировании или ремонте оборудования важно проверить не только наименование разъёма, но и следующие параметры:

• Совпадение ответной части по серии, размеру корпуса 32 и контактной схеме 12Ш16.

• Соответствие вилки и розетки по расположению ключа и поляризации.

• Токовую нагрузку каждой подключаемой цепи: контакты 1,5 мм и 2,5 мм имеют разные допустимые значения.

• Условия прокладки кабеля и необходимость экранирования.

• Требуемое сечение проводников, технологию пайки и качество изоляции.

• Необходимость защиты соединения от влаги: данное исполнение относится к негерметичным.

2РТТ32БПН12Ш16В — практичное решение для формирования надёжного многоконтактного разъёма на приборной панели или корпусе оборудования. Комбинированная контактная группа на 12 контактов позволяет объединить силовые и сигнальные цепи, а резьбовое соединение и всеклиматическое исполнение помогают сохранить стабильность подключения в сложных промышленных условиях.
