Назначение разъёма

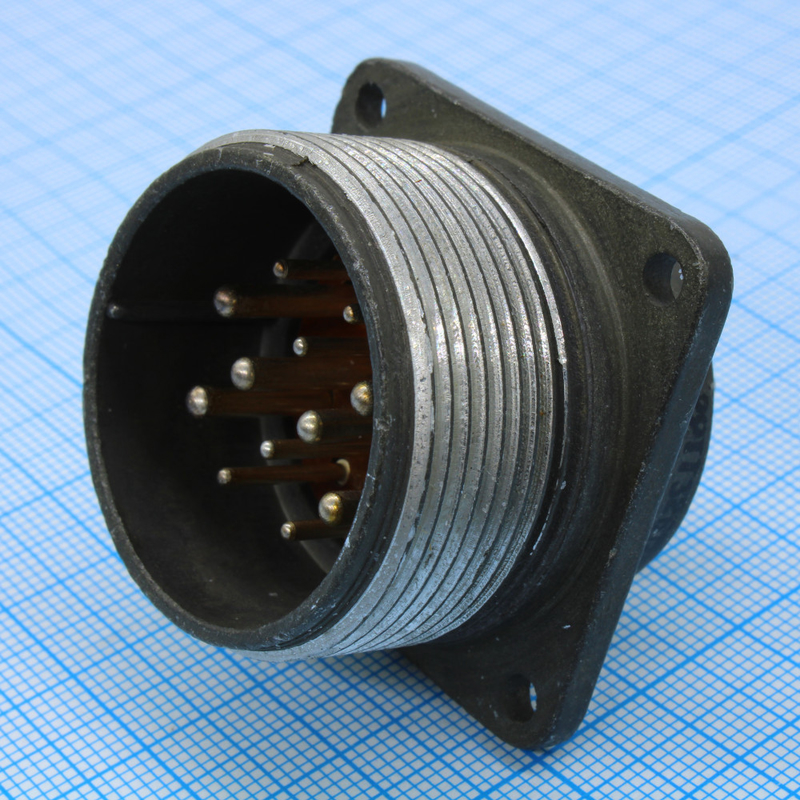

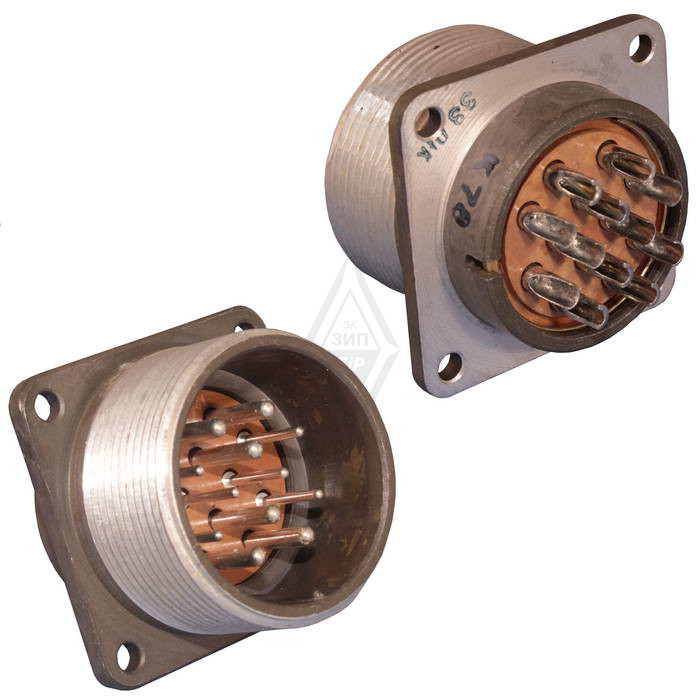

2РТТ32БПН12Ш16В «Каскад» — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выпускаемый под маркой «Каскад». Изделие представляет собой вилку с контактами-штырями и предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного, приборного и специального оборудования. Разъём рассчитан на блочный монтаж на прибор или панель, что делает его удобным для применения в составе блоков и стоек, где требуется быстрое и надёжное соединение жгутов и кабельных сборок.

Соединитель относится к классу низкочастотных и применяется для передачи сигналов и питания в диапазоне частот до примерно 3000 кГц. Такая универсальность позволяет использовать его как в силовых цепях, так и в цепях управления и измерений.

Подтверждённые особенности и технические характеристики

Конструктивные параметры

• Тип: низкочастотный цилиндрический пылебрызгозащищённый соединитель серии 2РТТ, исполнение — вилка с контактами-штырями.
• Условный размер корпуса: 32.
• Количество контактов: 12.
• Способ присоединения проводов: пайка.
• Изолятор выполнен из карболита, корпус — металлический.
• Исполнение «БПН»: вилка блочная, без патрубка либо с прямым патрубком в зависимости от конкретного варианта, может иметь резьбовую гайку для фиксации.
• Монтаж: блочный, на прибор или панель.

Электрические параметры

• Покрытие контактов: серебро, что обеспечивает хорошую электропроводность и устойчивость к окислению.
• Максимально допустимое рабочее напряжение: до 700–850 В в зависимости от технических условий и конкретного исполнения.
• Сопротивление изоляции между контактами и корпусом: не менее 1000 МОм.
• Рабочая частота коммутируемых цепей: до примерно 3000 кГц.

Условия эксплуатации и надёжность

• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям и механическим ударам.
• Допускается применение в условиях пониженного давления, вплоть до вакуумных условий порядка 10 в минус четвёртой степени Па.
• Число допустимых сочленений-расчленений: не менее нескольких сотен.
• Наработка, то есть суммарный срок работы без отказов: не менее 1000 часов.
• Разъём относится к общепромышленному или всеклиматическому исполнению, что расширяет географию и условия его применения.

Применение и совместимость

Благодаря блочному исполнению и металлическому корпусу разъём 2РТТ32БПН12Ш16В применяется для подключения кабельных сборок к приборам, пультам, блокам питания и другим устройствам, где требуется паяное соединение проводов с контактами. Пылебрызгозащищённое исполнение позволяет эксплуатировать изделие в цехах, на открытых площадках под навесом и в других условиях, где возможен контакт с пылью и брызгами.

Изделие подходит для использования в составе оборудования, подвергающегося вибрационным и ударным нагрузкам, а также работающего при пониженном давлении. Коммутация цепей постоянного и переменного тока делает разъём пригодным как для цепей питания, так и для сигнальных линий низкой частоты.

Артикул изделия — 50655. Категория — 2РТТ32. Производитель — «Каскад». Для подбора ответной части и уточнения конкретного варианта исполнения следует обращаться к техническим условиям на серию 2РТТ и сопроводительной документации изготовителя.
