2РТТ32БПН12Г16В

Цена: ПОД ЗАКАЗ

В наличии: 22 шт.

2020 5: 22 шт

Технические характеристики

2РТТ32БПН12Г16В

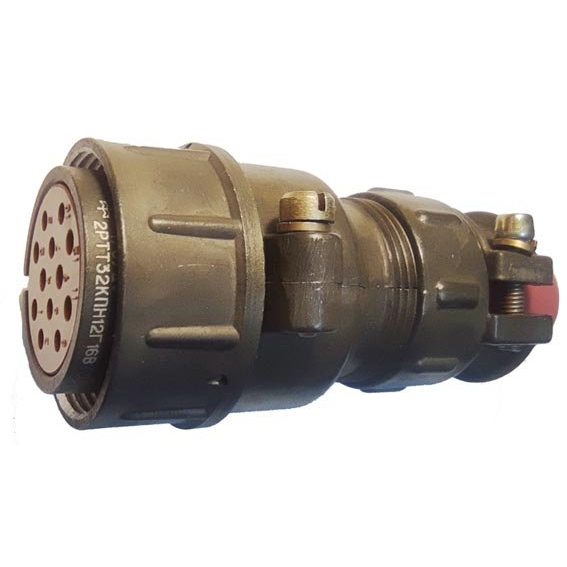

2РТТ32БПН12Г16В — это пылевлагозащищённый цилиндрический электрический соединитель (чаще всего розетка) серии 2РТТ, относящийся к блочному всеклиматическому исполнению.

Основное назначение

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжениях до около 700–850 В (амплитудное значение). Используется в радиоэлектронной и промышленной аппаратуре, где требуется надёжное соединение кабеля с блоком или прибором в условиях вибрации, перепадов температуры и пониженного давления.

Расшифровка обозначения

Примерно по стандартной классификации 2РТТ:

2РТТ — тип соединителя (цилиндрический пылевлагозащищённый).
32 — условный размер корпуса (диаметр).
Б — блочный (приборный) корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
12 — количество контактов (12 шт.).
Г — розетка.
16 — сочетание (схема расположения) контактов.
В — исполнение (как правило, всеклиматическое).

Конструкция и монтаж

Корпус — металлический, цилиндрический, с прямым патрубком и гайкой для неэкранированного кабеля.
Форм-фактор рассчитан на блочный монтаж (установка в стойку, шкаф или прибор).
Подключение проводников — пайкой к контактным стержням разъёма.

Электрические и эксплуатационные параметры

Номинальный диапазон токов на контакт — до примерно 20–200 А в зависимости от конкретного исполнения и условий.
Максимальное рабочее напряжение — порядка 700–850 В (амплитудное).
Соединитель рассчитан на многократные сочленения/расчленения (несколько сотен циклов) и длительную наработку (тысячи часов).

Условия эксплуатации

Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °C, с возможностью перепадов до +180 °C при смене температур.
Устойчивость к вибрации (диапазон частот до нескольких килогерц) и к ударным нагрузкам с большими пиковыми ускорениями.
Способен работать при пониженном атмосферном давлении, что позволяет использовать его на авиационной и космической аппаратуре.+1

Описание

Назначение изделия

Электрический соединитель 2РТТ32БПН12Г16В (артикул 80139) представляет собой пылевлагозащищённый цилиндрический разъём серии 2РТТ в блочном всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц и амплитудным напряжением порядка 700–850 В. Соединитель применяется в составе радиоэлектронной аппаратуры, промышленных установок, измерительных комплексов и систем связи, где требуется надёжное соединение кабельной линии с корпусом прибора, стойкой или шкафом.

Благодаря конструктивным особенностям разъём сохраняет работоспособность в условиях вибрационных нагрузок, значительных перепадов температуры, повышенной влажности и пониженного атмосферного давления. Это позволяет использовать изделие в аппаратуре наземного, авиационного и космического базирования, а также в передвижных установках и оборудовании специального назначения.

Подтверждённые особенности конструкции

Обозначение 2РТТ32БПН12Г16В раскрывает ключевые конструктивные признаки соединителя. Ниже приведена расшифровка по стандартной классификации серии 2РТТ.

2РТТ — тип цилиндрического пылевлагозащищённого соединителя;
32 — условный размер корпуса, определяющий габарит и совместимость с ответными частями;
Б — блочный (приборный) вариант корпуса для монтажа на панель или в стенку прибора;
П — прямой патрубок для подвода кабеля;
Н — гайка для крепления неэкранированного кабеля;
12 — количество контактов;
Г — розетка как тип ответной части;
16 — сочетание (схема расположения) контактов;
В — всеклиматическое исполнение.

Корпус изделия металлический, цилиндрической формы. Прямой патрубок и накидная гайка обеспечивают фиксацию неэкранированного кабеля и защиту места ввода проводников. Контактная группа рассчитана на подключение проводников методом пайки к контактным стержням разъёма. Блочное исполнение предполагает установку соединителя в отверстие панели, стойки или корпуса оборудования с последующим закреплением штатными элементами.

Применение и эксплуатационные параметры

Соединитель 2РТТ32БПН12Г16В ориентирован на многократные циклы сочленения и расчленения — до нескольких сотен циклов — и длительную наработку, исчисляемую тысячами часов. Рабочий диапазон температур окружающей среды составляет ориентировочно от минус 60 до плюс 100 градусов Цельсия с возможностью кратковременного воздействия до плюс 180 градусов Цельсия при смене температурных режимов. Изделие устойчиво к вибрациям в широком диапазоне частот и к ударным нагрузкам со значительными пиковыми ускорениями.

Разъём допускает эксплуатацию при пониженном атмосферном давлении, что подтверждает его пригодность для оборудования, работающего на больших высотах или вне герметичных отсеков. Диапазон токовых нагрузок на контакт зависит от конкретного исполнения и условий применения; изделие серии 2РТТ с корпусом типоразмера 32 рассчитано на подключение силовых и сигнальных цепей в составе радиоэлектронных блоков, преобразователей, источников питания и коммутационной аппаратуры.

Каталожная позиция 2020 года включает 22 единицы изделия, что соответствует складской партии, сформированной для обеспечения нужд промышленного производства и ремонтных подразделений. Соединитель применяется при замене вышедших из строя разъёмов аналогичного типоразмера и при комплектации новых узлов, где требуется пылевлагозащищённое блочное соединение с двенадцатью контактами и прямым кабельным вводом под неэкранированный кабель.
