Назначение

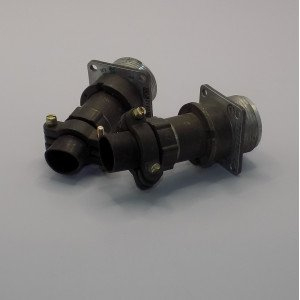

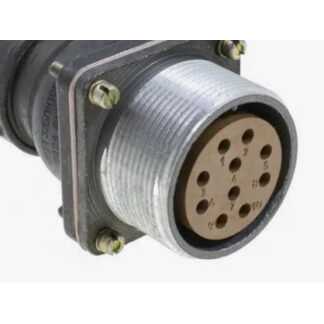

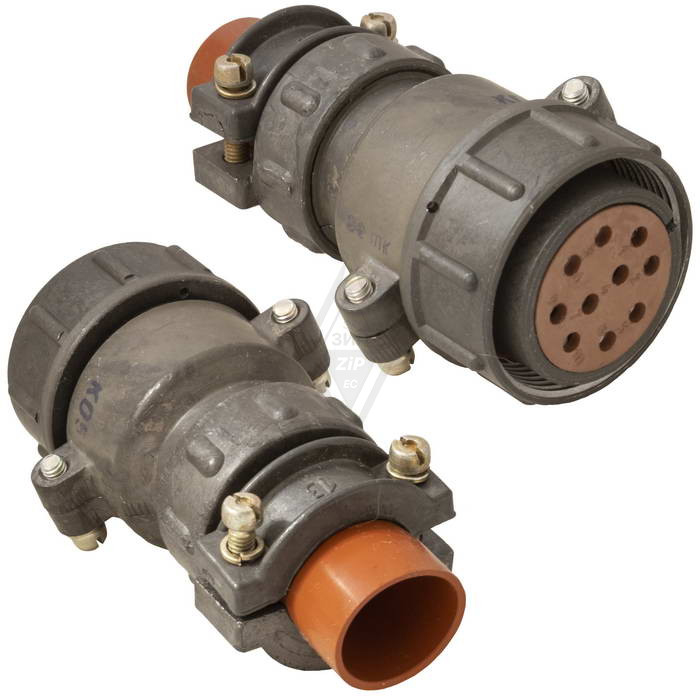

Соединитель 2РТТ32БПН10В представляет собой низкочастотный цилиндрический блочный соединитель вилку, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется в качестве соединителя общего назначения для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция рассчитана на работу в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное электрическое соединение с резьбовой фиксацией.

Данная модель выпущена в 2015 году с приёмкой «5» (ОСМ), что подтверждает соответствие изделия установленным требованиям военной приёмки и позволяет использовать его в аппаратуре ответственного назначения.

Подтверждённые особенности

Соединитель имеет условный размер корпуса 32 мм, количество контактов — 10, сочетание контактов — 15. Корпус выполнен в цилиндрическом блочном исполнении, фиксация сочленения резьбовая, что обеспечивает устойчивость к механическим воздействиям и предотвращает самопроизвольное разъединение.

Изделие относится к всеклиматическому исполнению и является негерметичным. Рабочий ток на контакт составляет от 10 до 25 А в зависимости от режима эксплуатации. Максимальное рабочее напряжение — 850 В амплитудного значения. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением от 100 до 300 метров на секунду в квадрате, а также к одиночным ударам с ускорением до 1500 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Электрические и эксплуатационные параметры

Электрическая прочность и надёжность соединителя подтверждаются высокими показателями сопротивления изоляции и ресурсными характеристиками. Основные параметры сведены в перечень:

• Сопротивление изоляции — не менее 5000 МОм
• Наработка — 1000 часов
• Количество сочленений-расчленений — 500 циклов
• Срок хранения — 15 лет
• Рабочий ток на контакт — от 10 до 25 А
• Максимальное рабочее напряжение — 850 В амплитудного значения
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия
• Частотный диапазон — до 3 МГц

Применение

Соединитель 2РТТ32БПН10В применяется в радиоэлектронной аппаратуре, где требуется разъёмное соединение электрических цепей постоянного и переменного тока. Модель востребована при комплектации блоков, стоек и шкафов радиоэлектронного оборудования, работающего в условиях повышенных механических нагрузок и широкого диапазона температур.

Благодаря резьбовой фиксации и блочному исполнению изделие подходит для монтажа на приборные панели и корпуса аппаратуры. Всеклиматическое исполнение позволяет использовать соединитель в различных климатических зонах, включая районы с холодным и умеренным климатом. Количество контактов и их сочетание обеспечивают необходимую коммутацию сигнальных и силовых цепей в составе радиоэлектронных устройств общего назначения.

Приёмка «5» (ОСМ) и год выпуска 2015 подтверждают соответствие изделия требованиям технической документации, действовавшей на момент производства, и допускают применение соединителя в аппаратуре, эксплуатируемой в условиях, аналогичных указанным в характеристиках.
