Назначение соединителя 2РТТ32БПН10В

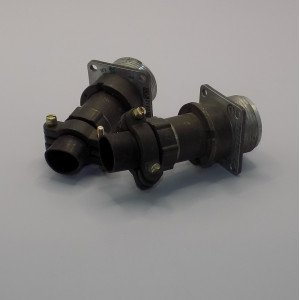

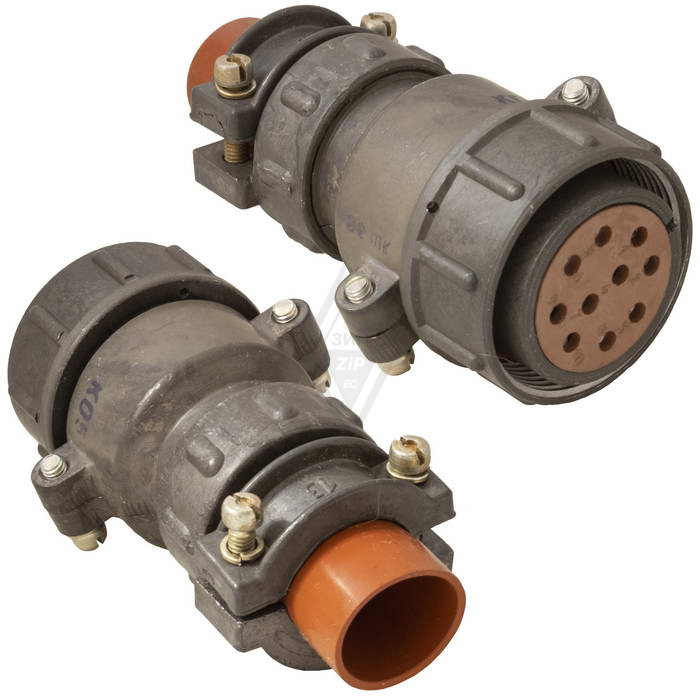

Соединитель 2РТТ32БПН10В представляет собой приборную розетку цилиндрической формы, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РТТ32 и рассчитано на применение в составе промышленного оборудования, контрольно-измерительной аппаратуры и электротехнических систем, где требуется стабильное разъемное соединение с высокой степенью защиты от внешних воздействий.

Конструкция соединителя обеспечивает надежное сочленение и фиксацию ответной части, а блочное исполнение позволяет монтировать розетку на панель или корпус устройства. Приборная розетка 2РТТ32БПН10В ориентирована на длительную эксплуатацию в условиях повышенной вибрации и механических нагрузок, характерных для промышленных установок, транспортного оборудования и стационарных электрических систем.

Технические характеристики и особенности конструкции

Соединитель имеет всеклиматическое исполнение, что допускает его применение в широком диапазоне климатических условий — от пониженных до повышенных температур окружающей среды при соответствующей влажности. Корпус и контактная группа выполнены с учетом требований по пылевлагозащите, благодаря чему изделие сохраняет работоспособность при попадании пыли и брызг воды.

Ключевые параметры соединителя 2РТТ32БПН10В:

• количество контактов — 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм;
• номинальный ток — до 20 А;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• рабочий диапазон частот — до 3 МГц;
• покрытие контактов — серебряное, обеспечивающее высокую проводимость и защиту от коррозии;
• исполнение — блочное, приборная розетка цилиндрической формы.

Серебряное покрытие контактных элементов снижает переходное сопротивление и повышает устойчивость соединения к окислению, что особенно важно при коммутации сигнальных цепей и силовых линий в условиях повышенной влажности. Дифференциация контактов по диаметру позволяет использовать розетку в схемах со смешанной нагрузкой, где часть линий рассчитана на меньшие, а часть — на большие токи.

Применение и условия эксплуатации

Приборная розетка 2РТТ32БПН10В применяется в электрических системах промышленного назначения, в том числе в распределительных устройствах, испытательных стендах, блоках управления и силовых шкафах. Соединитель обеспечивает разъемное подключение кабельных сборок и жгутов, позволяя оперативно производить монтаж, замену и обслуживание оборудования без нарушения целостности проводки.

Изделие сохраняет заявленные электрические параметры при воздействии вибрационных нагрузок, поэтому может использоваться в установках, где присутствуют постоянные или периодические механические колебания. Благодаря всеклиматическому исполнению розетка подходит для эксплуатации как в отапливаемых помещениях, так и в неотапливаемых технических зонах с перепадами температуры и влажности.

Рекомендации по монтажу

При установке соединителя необходимо обеспечить надежное крепление корпуса к монтажной поверхности и правильную ориентацию ключа для исключения неправильного сочленения с ответной вилкой. Паяные выводы контактов следует подключать с соблюдением допустимых токовых нагрузок, учитывая различие диаметров контактных элементов для силовых и сигнальных цепей.
