2РТТ32БПН10Г15В

Цена: ПОД ЗАКАЗ

В наличии: 21 шт.

2020 5: 11 шт
2021 5: 10 шт

Технические характеристики

2РТТ32БПН10Г15В

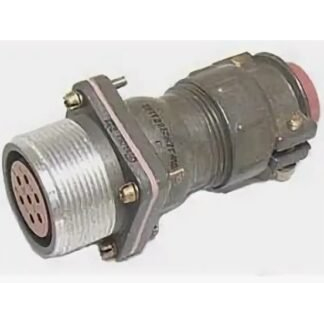

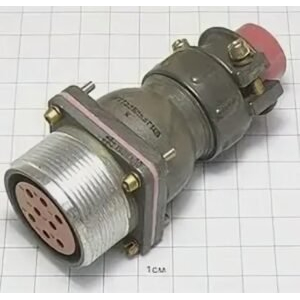

2РТТ32БПН10Г15В — это цилиндрический низкочастотный соединитель типа 2РТТ, выполненный в виде приборной розетки (часть «Г») с прямым патрубком и блочным корпусом (буква «Б»). Он относится к серии пылебрызгозащищённых соединителей, рассчитанных на применение в сложных климатических и вибрационных условиях.

Основные параметры

Количество контактов — 10 шт., из них 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм.
Покрытие контактов — серебро, что обеспечивает стабильное электрическое сопротивление и коррозионную стойкость.
Номинальный (рабочий) ток — до 20 А, в ряде справочных данных указан диапазон 10…25 А в зависимости от режима и условий применения.
Максимальное рабочее напряжение — до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до 3 МГц.

Климатические и механические характеристики

Климатическое исполнение — всеклиматическое: температура окружающей среды от −60 до +100 °C, смена температур с учётом перегрева контактов до +180 °C.
Соединитель выдерживает повышенную влажность (до 98% при +40 °C), разрежение до примерно Па и вибрации в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 м/с².
Устойчивость к ударным нагрузкам — до приблизительно 1500 м/с² при многократных ударах и до 10 000 м/с² при одиночных ударах.

Конструкция и условия эксплуатации

Габаритные размеры корпуса: диаметр около 32–40 мм, общая длина порядка 86 мм, высота около 40 мм; масса около 122 г.
Фиксация при сочленении — резьбовая, соединитель предполагает пайку контактов и неэкранированный кабельный ввод.
Минимальная наработка — 1000 часов, количество циклов сочленения‑расчленения — не менее 500, срок сохраняемости — до 15 лет при хранении и эксплуатации по нормам ТУ.

Применение

Разъём 2РТТ32БПН10Г15В используется в промышленной и специальной аппаратуре, включая военную и аналогичную технику, где требуется надёжное многоконтактное соединение с высокой стойкостью к вибрациям, перепадам температур и влажности. Его типоразмер и конструкция делают его типичным компонентом щитов, пультов и блоков питания в системах постоянного и переменного тока.

Описание

2РТТ32БПН10Г15В

2РТТ32БПН10Г15В: особенности и применение герметичного разъёма

2РТТ32БПН10Г15В — промышленный круглый электрический разъём, рассчитанный на надёжное соединение цепей питания, управления и сигнализации в оборудовании, работающем в сложных условиях. Такие соединители применяются там, где особенно важны стабильность контакта, устойчивость к вибрации, механическим нагрузкам и воздействию внешней среды.

Разъём относится к серии 2РТТ, которая используется в приборостроении, транспортной технике, системах автоматизации, энергетическом оборудовании и специализированных электротехнических комплексах. Конструкция изделия предусматривает многоконтактное подключение и фиксированное сопряжение частей разъёма, что помогает снизить риск случайного размыкания соединения во время эксплуатации.

Конструктивные особенности 2РТТ32БПН10Г15В

Маркировка 2РТТ32БПН10Г15В содержит сведения об исполнении разъёма, его типоразмере, контактной группе и конструктивных параметрах. Подобная система обозначений помогает специалистам подбирать совместимые части соединителя и учитывать требования конкретного электротехнического проекта.

К ключевым особенностям разъёма 2РТТ32БПН10Г15В относятся:

круглая конструкция корпуса, удобная для установки на панели, корпусе устройства или кабельной сборке;
многоконтактная компоновка для одновременной передачи нескольких электрических цепей;
исполнение, ориентированное на эксплуатацию в условиях вибраций и регулярных механических воздействий;
надёжная фиксация при соединении ответных частей;
возможность использования в составе жгутов, шкафов управления, измерительных комплексов и бортовой аппаратуры;
защита контактной зоны от неблагоприятных внешних факторов при корректной установке и подборе ответного соединителя.

Где применяется разъём 2РТТ32БПН10Г15В

Разъёмы серии 2РТТ востребованы в отраслях, где электрические соединения должны сохранять работоспособность при длительной нагрузке. 2РТТ32БПН10Г15В может использоваться при производстве и обслуживании оборудования, требующего компактного, разъёмного и надёжного подключения кабелей.

Типичные направления применения:

промышленные системы автоматизации и управления;
электрические шкафы и распределительные устройства;
контрольно-измерительная аппаратура;
транспортное и специальное оборудование;
системы связи и передачи сигналов;
приборы, работающие в условиях вибрации, запылённости или перепадов температуры;
кабельные сборки для машиностроения и энергетики.

Например, в системе управления оборудованием один многоконтактный разъём может объединять цепи питания датчиков, дискретные сигналы, управляющие линии и контрольные контакты. Это упрощает монтаж, ускоряет сервисное обслуживание и делает кабельную инфраструктуру более аккуратной.

На что обратить внимание при подборе

При использовании 2РТТ32БПН10Г15В важно сверять полную маркировку, поскольку даже близкие по названию разъёмы могут отличаться расположением контактов, способом монтажа, типом ответной части, климатическим исполнением и другими характеристиками.

Перед установкой рекомендуется проверить:

соответствие количества, типа и расположения контактов электрической схеме;
совместимость с ответной частью разъёма;
допустимые электрические параметры для подключаемых цепей;
способ крепления корпуса и требования к монтажному отверстию;
тип кабеля, сечение проводников и способ заделки;
требования к герметичности, вибростойкости и условиям эксплуатации;
необходимость маркировки контактов и контроля правильности распайки.

Значение для надёжности оборудования

Качественно подобранный и правильно смонтированный разъём 2РТТ32БПН10Г15В помогает обеспечить стабильную передачу питания и сигналов между модулями оборудования. Это особенно важно в системах, где отказ одного соединения способен привести к остановке технологического процесса, ошибкам измерений или потере управляющих сигналов.

Использование разъёмов серии 2РТТ позволяет создавать обслуживаемые кабельные соединения: при необходимости оборудование можно отсоединить, провести диагностику, заменить модуль или выполнить профилактические работы без полной разборки проводки. Для достижения максимальной надёжности следует соблюдать требования технической документации, правильно выполнять монтаж контактов и использовать совместимые ответные элементы.
