2РТТ32БПЭ8Г14В: приборная розетка серии 2РТТ для надёжных электрических соединений

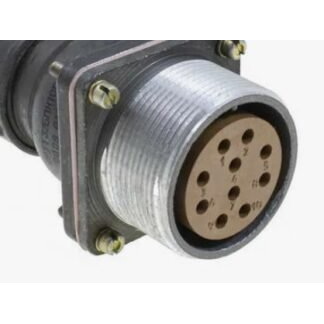

2РТТ32БПЭ8Г14В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде приборной розетки с прямым патрубком для экранированного кабеля. Изделие рассчитано на применение в цепях постоянного, переменного и импульсного тока, где требуются устойчивое соединение, защита от пыли и брызг, а также стойкость к механическим и климатическим воздействиям.

Расшифровка обозначения

Маркировка 2РТТ32БПЭ8Г14В содержит основные сведения о конструкции и исполнении разъёма:

Таким образом, 2РТТ32БПЭ8Г14В представляет собой приборную розетку в корпусе условного размера 32, оснащённую восемью гнездовыми контактами. Прямой патрубок позволяет организовать аккуратный ввод экранированного кабеля и поддержать электромагнитную совместимость оборудования.

Основные характеристики

Для исполнения с контактной группой Г14 заявлены следующие технические параметры:

• Количество контактов — 8.

• Диаметр контакта — 2,5 мм.

• Максимальный ток через один контакт — до 35 А.

• Допустимая суммарная токовая нагрузка — до 175 А.

• Рабочее напряжение — до 850 В амплитудного значения.

• Частота переменного тока — до 3 МГц.

• Переходное сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

• Диапазон рабочих температур — от −60 °C до +100 °C.

• Покрытие контактов — серебро.

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Восьмиконтактная схема делает разъём удобным для распределения питания, передачи управляющих сигналов, подключения исполнительных устройств и формирования межблочных соединений.

Конструкция и особенности

Соединители 2РТТ состоят из вилки и розетки, а их сопряжение выполняется резьбовым способом. Такое решение обеспечивает прочную фиксацию разъёма, снижает риск самопроизвольного разъединения при вибрации и подходит для стационарного оборудования, аппаратуры управления и промышленной электроники. Поляризация корпуса выполнена одношпоночной: это помогает правильно ориентировать вилку и розетку при подключении.

Исполнение БПЭ указывает на блочное размещение розетки и наличие прямого патрубка под экранированный кабель. При монтаже важно обеспечить надёжное крепление корпуса к панели, соблюсти распайку контактов по документации конкретного изделия и корректно организовать подключение экрана кабеля. Это особенно существенно для цепей, чувствительных к электромагнитным помехам.

Где применяется 2РТТ32БПЭ8Г14В

Разъём 2РТТ32БПЭ8Г14В может использоваться в составе:

• промышленного электрооборудования;

• систем автоматики и телемеханики;

• контрольно-измерительной аппаратуры;

• стендового и испытательного оборудования;

• систем электропитания и распределения сигналов;

• приборных шкафов, пультов управления и межблочных соединений;

• аппаратуры, работающей при вибрации, ударах и изменении температуры.

Корпус типоразмера 32 и контактная группа из восьми контактов Ø2,5 мм позволяют применять изделие там, где требуется передать сравнительно высокую токовую нагрузку через несколько независимых цепей. Указанная для серии вибростойкость в диапазоне 1–5000 Гц и устойчивость к механическим ударам ориентируют разъём на эксплуатацию в условиях повышенных механических нагрузок.

На что обратить внимание при подборе

При выборе ответной части и проектировании соединения необходимо сверить:

• тип контактной части: розетка должна сочетаться с совместимой вилкой;

• схему расположения контактов именно для группы Г14;

• соответствие токовой нагрузки сечению проводников и условиям теплоотвода;

• необходимость экранирования кабеля и способ подключения экрана;

• монтажное место, размеры панели и ориентацию патрубка;

• климатическое исполнение оборудования;

• требования технической документации и применимых ТУ.

Соединители 2РТТ по указанным техническим условиям могут быть взаимосочленяемы с отдельными соединителями серий ШР и 2РТ-А при соответствии конкретных исполнений, однако фактическую совместимость следует обязательно подтверждать по чертежу, контактной схеме и нормативной документации.

2РТТ32БПЭ8Г14В — функциональная приборная розетка для формирования надёжного разъёмного соединения в цепях питания и управления. Её ключевые особенности — восемь контактов Ø2,5 мм, резьбовая фиксация, возможность работы с экранированным кабелем и всеклиматическое исполнение.
