Назначение соединителя

2РТТ32БПЭ12Ш16В «5» производства завода Элекон — это пылебрызгозащищённый цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется там, где требуется надёжное и стабильное электрическое соединение в составе электро-, радио- и контрольно-измерительной аппаратуры, в том числе при эксплуатации в жёстких условиях окружающей среды.

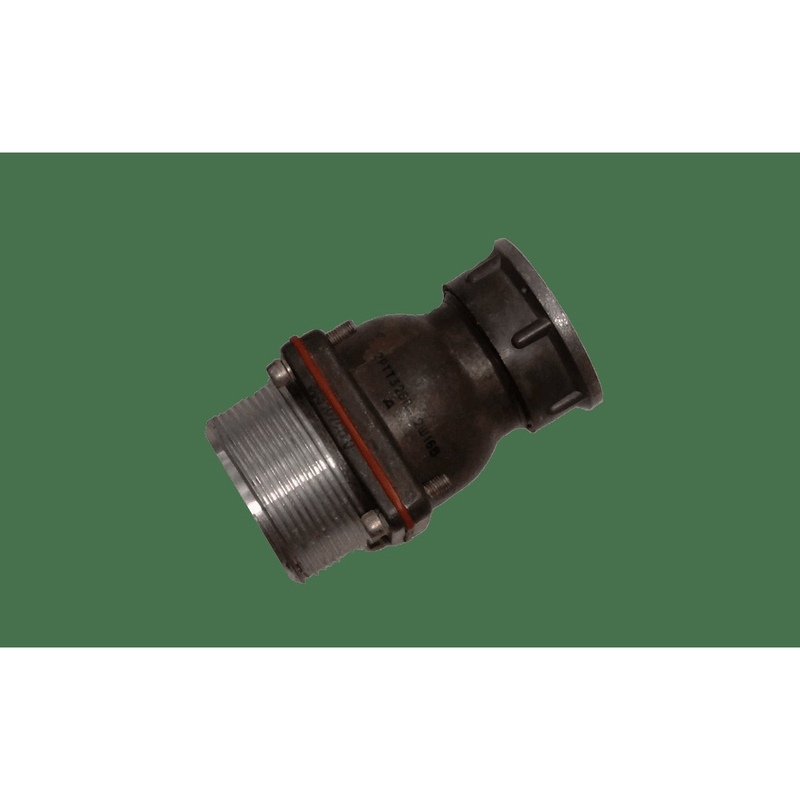

Соединитель представляет собой блочную вилку с кабельным патрубком. Конструкция выполнена в экранированном исполнении и оснащена паячными контактами, что обеспечивает помехозащищённость линии и механическую прочность соединения. Условный размер корпуса — 32.

Подтверждённые технические особенности

Изделие имеет 12 штыревых и 16 гнёздных контактов, то есть суммарно 28 контактных пар. Поляризация выполнена одношпоночной, что исключает неправильное сочленение. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает износостойкость при многократных циклах коммутации.

• Рабочий ток на контакт: от 20 до 200 А.
• Максимальное напряжение: 850 В.
• Ресурс сочленения-расчленения: до 500 циклов.
• Сопротивление контактов: не более 0,15 мОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, с кратковременным нагревом контактов до плюс 180 градусов Цельсия.
• Масса изделия: около 92 г.
• Исполнение: всеклиматическое, по техническим условиям ГЕО.364.120ТУ.
• Приёмка: «5».
• Год выпуска: 2015.

Конструкция и монтаж

Вилка состоит из двух частей — вилки и розетки, каждая из которых может быть приборной или кабельной. Монтаж возможен как экранированного, так и неэкранированного кабеля. Подключение выполняется пайкой либо объёмным способом, что делает соединитель пригодным для внутреннего монтажа в блоках и приборах.

Пылебрызгозащищённое исполнение позволяет использовать изделие в условиях повышенной влажности и запылённости, не снижая электрических характеристик. Экранированный корпус и кабельный патрубок обеспечивают защиту от внешних электромагнитных помех.

Применение

Соединитель 2РТТ32БПЭ12Ш16В применяется в электро-, радио- и контрольно-измерительной аппаратуре для надёжного соединения в жёстких условиях эксплуатации. Он востребован в составе измерительных комплексов, систем управления, радиотехнических устройств и другого оборудования, где требуется передача сигналов постоянного, переменного или импульсного тока при повышенных требованиях к помехозащищённости и механической стойкости.

Артикул изделия — 50667, категория — 2РТТ32, производитель — завод Элекон.
