Назначение и область применения

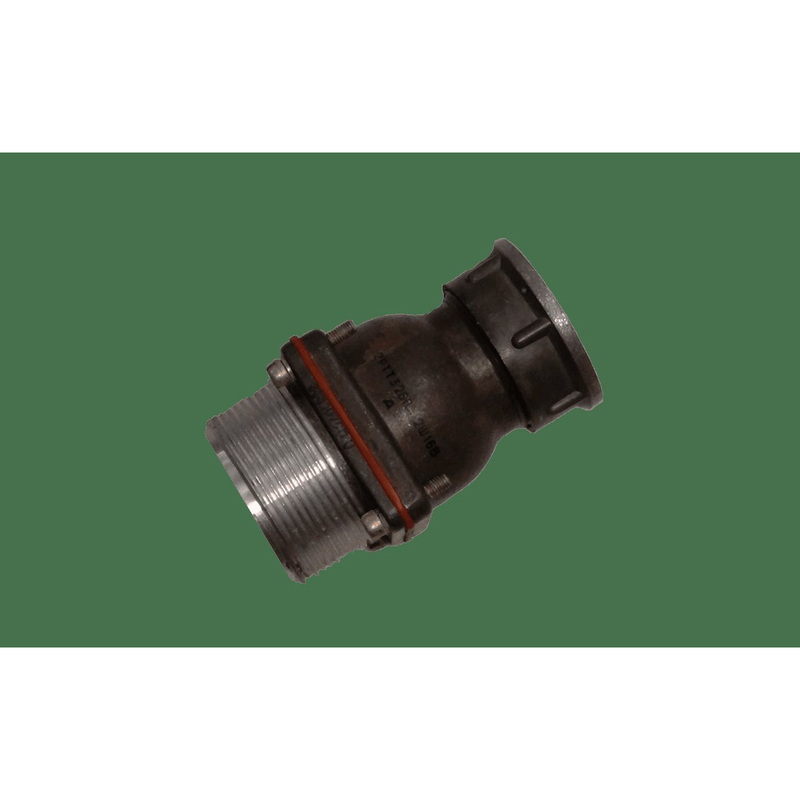

Вилка цилиндрического соединителя 2РТТ32БПЭ12Ш16В «5» (артикул 5960) предназначена для объёмного монтажа в электрических цепях переменного тока частотой до 3 МГц и постоянного тока при напряжении до 700–850 В. Изделие применяется в составе пылевлагозащищённых соединителей серии 2РТТ и рассчитано на работу в радиоэлектронной и радиотехнической аппаратуре во всеклиматическом исполнении.

Соединитель ориентирован на эксплуатацию в условиях, где требуется стабильное электрическое соединение при значительных механических нагрузках, перепадах температур и воздействии внешней среды. Конструкция блочной приборной вилки с прямым патрубком обеспечивает удобство монтажа экранированного кабеля и надёжную фиксацию в аппаратуре.

Изделие соответствует ТУ 6313-022-61929916-2015 и выпускается в общепромышленном исполнении с приёмкой «5», что подтверждает проведение соответствующего контроля качества при поставке.

Технические характеристики

Электрические параметры вилки 2РТТ32БПЭ12Ш16В «5» обеспечивают её применение в цепях с рабочим напряжением до 700–850 В. Рабочий ток на контакт зависит от диаметра контактных элементов:

• для контактов диаметром 1,5 мм — от 10 А;
• для контактов диаметром 2,5 мм — от 25 до 35 А.

Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 1000 МОм.

Изделие выдерживает не менее 500 сочленений-расчленений без потери работоспособности. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Конструкция сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, а также при механических ударах с ускорением до 10000 метров на секунду в квадрате. Срок сохраняемости изделия составляет от 15 до 20 лет.

Конструктивные особенности

Вилка 2РТТ32БПЭ12Ш16В «5» выполнена в блочном приборном исполнении и оснащена прямым патрубком, предназначенным для подключения экранированного кабеля. Сочленение с ответной частью соединителя — резьбовое, что обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Контактные элементы имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и высокую коррозионную стойкость. Поляризация изделия — одношпоночная, что исключает неправильное сочленение с ответной частью.

Конструкция вилки адаптирована для объёмного монтажа, при котором проводники крепятся непосредственно к контактам без применения печатных плат. Это позволяет использовать изделие в аппаратуре с высокими требованиями к механической прочности соединений и устойчивости к внешним воздействиям.
