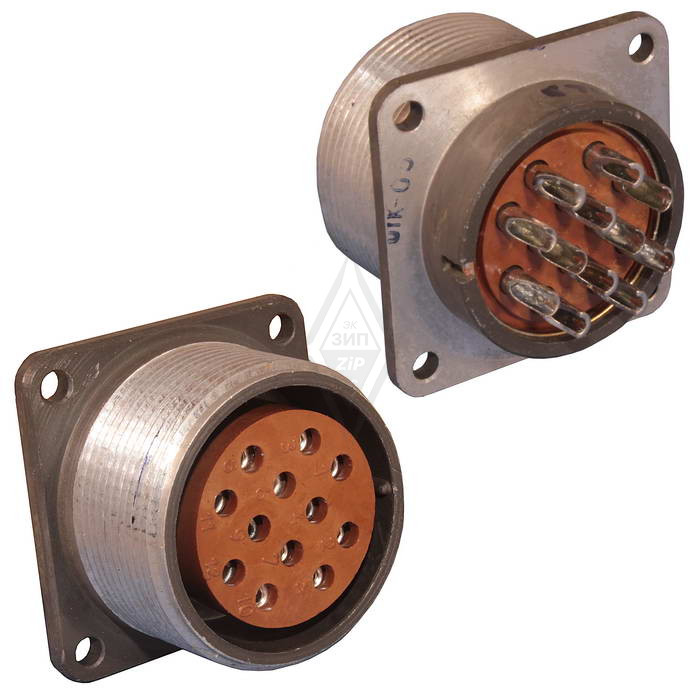

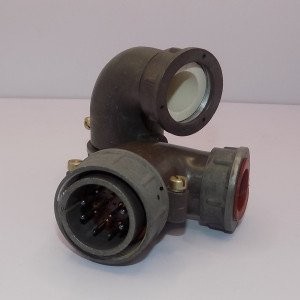

Назначение разъёма 2РТТ32БПЭ12Ш16В

Цилиндрический низкочастотный разъём 2РТТ32БПЭ12Ш16В серии 2РТТ предназначен для организации съёмных электрических соединений в аппаратуре связи, измерительных приборах, радиоэлектронном оборудовании и других электроприборах. Изделие применяется в цепях постоянного, переменного и импульсного тока с рабочим напряжением до приблизительно 850 В по амплитудному значению.

Конструктивно разъём представляет собой блочную вилку, устанавливаемую на корпус оборудования. Такое исполнение обеспечивает удобный доступ к контактной группе при монтаже и обслуживании аппаратуры. Разъём рассчитан на подключение экранированного кабеля, что позволяет использовать его в схемах, чувствительных к внешним электромагнитным помехам.

Подтверждённые особенности конструкции

Маркировка изделия содержит полную информацию о его конструктивном исполнении. Разъём относится к теплостойкой пылебрызгозащищённой серии 2РТТ цилиндрической формы нормальных габаритов. Корпус имеет условный размер 32, что соответствует большому корпусу серии с повышенной токовой нагрузкой.

Буквенные обозначения раскрывают следующие особенности:

• Б — блочный корпус для установки на панель оборудования;
• П — прямой патрубок, рассчитанный на прямой вывод кабеля;
• Э — исполнение для экранированного кабеля с возможностью подключения оплётки;
• Ш — штепсельная контактная часть с выступающими контактами;
• В — всеклиматическое исполнение для работы в широком диапазоне температур и условий эксплуатации.

Числовые обозначения в маркировке указывают на сочетание контактов. Изделие оснащено двенадцатью токоведущими контактами, а код 16 определяет схему расположения и комбинацию диаметров контактов в данном корпусе.

Электрические характеристики

Разъём 2РТТ32БПЭ12Ш16В рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее амплитудное напряжение составляет до 700–850 В. Контактная группа включает двенадцать контактов, как правило, шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.

Допустимая токовая нагрузка на одиночный контакт ориентировочно составляет 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. При равномерном распределении тока по всем контактам суммарная нагрузка может достигать порядка 200–210 А. Переходное сопротивление одного контакта находится в пределах долей миллиома — от 1 до 2,5 мОм в зависимости от диаметра, что обеспечивается серебряным покрытием контактных поверхностей. Сопротивление изоляции в нормальных условиях составляет не менее 1000–5000 МОм.

Механические свойства и применение

Сочленение разъёма выполняется резьбовым способом с помощью накидной гайки. Такое соединение гарантирует надёжную фиксацию и устойчивость к вибрационным воздействиям. Изделие сохраняет работоспособность при вибрациях в диапазоне частот от 1 до 5000 Гц с ускорениями до десятков g, а также выдерживает одиночные удары с ускорением до порядка 1000 g и многократные удары до 150 g.

Пылебрызгозащищённое исполнение корпуса позволяет использовать разъём в условиях повышенной запылённости и при воздействии брызг. Цилиндрическая форма и блочная установка делают изделие удобным для монтажа на задние панели приборов, в измерительные стойки и корпуса аппаратуры связи. Всеклиматическое исполнение обеспечивает стабильную работу в широком диапазоне внешних условий, что расширяет область применения разъёма в стационарном и подвижном оборудовании.
