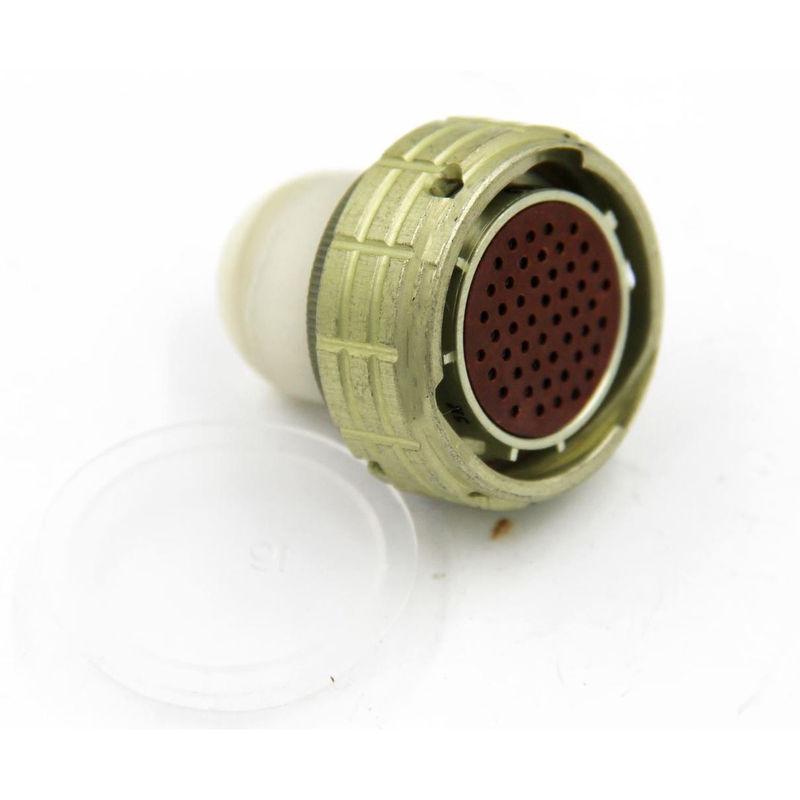

2РТТ32БПЭ10Ш1В «5»

Цена:

1250 ₽

Технические характеристики

2РТТ32БПЭ10Ш1В

2РТТ32БПЭ10Ш1В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Он состоит из вилки и розетки, имеет блочный корпус (Б), прямой патрубок (П), 10 контактов, размер корпуса 32 и всеклиматическое исполнение (В).

Расшифровка обозначения

2РТТ — тип соединителя.
32 — условный размер корпуса.
Б — блочный корпус.
П — прямой патрубок.
Э — возможно, экранированный вариант.
10 — количество контактов.
Ш — шаг контактов.
1 — диаметр контакта (1,5 мм).
В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на рабочий ток до 10 А, максимальное напряжение до 850 В (амплитудное) и частоту до 3 МГц. Он устойчив к температурам от -60 до +100 °C, вибрации (1–1000 Гц, до 1500 м/с²), влажности до 98% при +40 °C и пониженному давлению 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок хранения — 15 лет.

Применение

Используется в электро- и радиоаппаратуре для надежного соединения проводов, кабелей, узлов и блоков с резьбовой фиксацией и пайкой. Взаимосовместим с соединителями ШР и 2РТ-А.

Описание

Назначение соединителя 2РТТ32БПЭ10Ш1В «5»

Низкочастотный цилиндрический электрический соединитель 2РТТ32БПЭ10Ш1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Изделие обеспечивает надежное разъемное соединение экранированных и неэкранированных проводов, кабелей, отдельных узлов и блоков. Конструкция вилки и розетки с резьбовой фиксацией гарантирует стабильный электрический контакт при механических нагрузках, вибрациях и неблагоприятных климатических условиях.

Соединитель используется в качестве блочного элемента при монтаже на корпуса приборов, панели и шасси. Наличие прямого патрубка упрощает ввод кабеля без дополнительных угловых переходников. Резьбовое сочленение исключает самопроизвольное расчленение при внешних воздействиях. Пайка контактов обеспечивает низкое переходное сопротивление и стабильность характеристик на протяжении всего срока службы.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ32БПЭ10Ш1В содержит полную информацию о конструктивном исполнении соединителя:

2РТТ — тип соединителя, серия низкочастотных цилиндрических разъемов;
32 — условный размер корпуса;
Б — блочный корпус, предназначенный для установки на панель или шасси;
П — прямой патрубок для ввода кабеля;
Э — экранированный вариант исполнения;
10 — количество контактов;
Ш — шаг контактов;
1 — диаметр контакта 1,5 мм;
В — всеклиматическое исполнение.

Блочный корпус обеспечивает жесткое крепление ответной части на неподвижном основании оборудования. Прямой патрубок формирует осевой вывод кабельной сборки, что упрощает трассировку и монтаж в ограниченном пространстве. Всеклиматическое исполнение подтверждает пригодность изделия для эксплуатации в широком диапазоне температур, при повышенной влажности и пониженном атмосферном давлении.

Технические характеристики

Соединитель рассчитан на длительную работу в цепях с рабочим током до 10 А. Максимальное рабочее напряжение достигает 850 В амплитудного значения, частота — до 3 МГц. Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 1000 Гц с ускорением до 1500 метров на секунду в квадрате, при относительной влажности воздуха до 98 процентов и температуре плюс 40 градусов Цельсия, а также при пониженном давлении 1,3 на 10 в минус четвертой степени паскаля.

Минимальная наработка составляет 1000 часов. Допустимое количество сочленений и расчленений — 500 циклов. Срок хранения — 15 лет.

Применение и совместимость

Изделие применяется в электронной и радиоаппаратуре для соединения проводов, кабелей, узлов и блоков с резьбовой фиксацией и контактами под пайку. Разъем подходит для построения межблочных соединений в измерительной технике, системах связи, промышленной автоматике и других областях, где требуется стабильный электрический контакт при механических и климатических воздействиях.

Соединитель 2РТТ32БПЭ10Ш1В «5» взаимосовместим с разъемами серий ШР и 2РТ-А, что позволяет использовать его при замене или модернизации ранее выпущенного оборудования без переделки ответных частей.

Приемка

Изделие относится к категории приемки «5», что подтверждает проведение контроля в соответствии с установленными требованиями для данной группы соединителей. Категория приемки определяет объем и порядок проверок при поставке, включая контроль внешнего вида, электрических параметров и механических характеристик. Артикул изделия — 5955.
