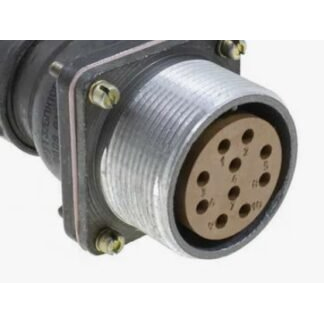

2РТТ32БПЭ10Ш15В 2015г «5» Элекон

Цена:

3150 ₽

В наличии: 75 шт.

Производитель: Элекон

Технические характеристики

2РТТ32БПЭ10Ш15В Элекон «5» представляет собой цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель производства ПО «Элекон» (Харьков) с видом приемки «5» по техническим условиям ГЕ0.364.120 ТУ.

Этот разъем предназначен для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Он применяется в радиоэлектронной и радиотехнической аппаратуре, устойчив к агрессивным факторам среды, включая повышенные температуры и пониженное давление.

Соединитель имеет 10 контактов: 6 шт. диаметром 1,5 мм (ток до 20 А) и 4 шт. диаметром 2,5 мм (ток до 35 А).

Максимальное рабочее напряжение — 700 В, сопротивление изоляции — не менее 5000 МОм, ресурс сочленений-расчленений — 500 циклов, наработка — минимум 1000 часов.

Срок сохраняемости — 15 лет.

Работает при температурах от -60°C до +100°C (с учетом перегрева контактов до +180°C), устойчив к синусоидальной вибрации (1-5000 Гц, до 300 м/с²), многократным ударам (до 1500 м/с²) и одиночным ударам (до 10000 м/с²).

Подходит для пониженного давления до 1,3·10^{-4} Па.

2РТТ — тип соединителя (теплостойкий); 32 — условный размер корпуса; БПЭ — блочный с прямым патрубком, эbonитовая (или аналогичная) вставка; 10Ш15 — комбинация контактов (10 шт.); В — всеклиматическое исполнение.

Вилка блочная 2РТТ32БПЭ10Ш15В используется для внутренних объемных соединений и взаимосовместима с разъемами серий ШР и 2РТ-А.

Описание

Назначение соединителя 2РТТ32БПЭ10Ш15В

2РТТ32БПЭ10Ш15В Элекон «5» — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель, выпускаемый производственным объединением «Элекон» (Харьков). Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется устойчивость к агрессивным факторам среды, повышенным температурам и пониженному давлению.

Вилка блочная используется для внутренних объёмных соединений и взаимосовместима с разъёмами серий ШР и 2РТ-А. Изделие поставляется с приёмкой «5» по техническим условиям ГЕ0.364.120 ТУ, что подтверждает его соответствие установленным требованиям для ответственных применений.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 10 контактов двух типов, что обеспечивает гибкость при коммутации цепей с разной токовой нагрузкой. Основные параметры изделия приведены ниже.

Количество контактов: 10 штук.
Контакты диаметром 1,5 мм — 6 штук, допустимый ток до 20 А.
Контакты диаметром 2,5 мм — 4 штуки, допустимый ток до 35 А.
Максимальное рабочее напряжение: 700 В.
Сопротивление изоляции: не менее 5000 МОм.
Ресурс сочленений-расчленений: 500 циклов.
Наработка: не менее 1000 часов.
Срок сохраняемости: 15 лет.
Рабочая температура: от минус 60 °C до плюс 100 °C с учётом перегрева контактов до плюс 180 °C.
Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
Устойчивость к многократным ударам: до 1500 метров на секунду в квадрате.
Устойчивость к одиночным ударам: до 10000 метров на секунду в квадрате.
Работа при пониженном давлении: до 1,3 на 10 в минус четвёртой степени Паскаля.

Расшифровка обозначения

Маркировка соединителя несёт информацию о его конструкции и условиях эксплуатации. Обозначение 2РТТ указывает на тип соединителя — теплостойкий. Число 32 соответствует условному размеру корпуса. Буквы БПЭ означают блочное исполнение с прямым патрубком и эбонитовую (или аналогичную) вставку. Сочетание 10Ш15 описывает комбинацию контактов общим количеством 10 штук. Буква В свидетельствует о всеклиматическом исполнении, позволяющем эксплуатировать изделие в различных климатических зонах.

Применение и условия эксплуатации

Соединитель 2РТТ32БПЭ10Ш15В востребован в радиоэлектронной и радиотехнической аппаратуре, включая оборудование, работающее в жёстких условиях. Благодаря пылебрызгозащищённому исполнению и теплостойкости он подходит для монтажа внутренних объёмных соединений, где требуется стабильная передача сигнала и питания.

Изделие устойчиво к воздействию повышенных и пониженных температур, вибрационных и ударных нагрузок, а также к пониженному давлению, что делает его пригодным для применения в авиационной, космической и другой ответственной технике. Вилка совместима с разъёмами серий ШР и 2РТ-А, что упрощает замену и комплектование аппаратуры.

Сведения о поставке

Товар имеет артикул 50665 и относится к категории 2РТТ32. Производитель — ПО «Элекон». Год выпуска указан как 2015. Приёмка «5» подтверждает соответствие изделия техническим условиям ГЕ0.364.120 ТУ. Комплектация и страна производства приведены в данных производителя; дополнительная информация в описании не указана.
