Назначение соединителя 2РТТ32Б8В (ШР32П8ЭГ3)

Цилиндрический низкочастотный соединитель 2РТТ32Б8В, выпускаемый как эквивалент ШР32П8ЭГ3, предназначен для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В амплитудного значения. Конструкция ориентирована на применение в радиоэлектронной аппаратуре, промышленном оборудовании и системах, где требуется надёжное разъёмное соединение с высокой механической устойчивостью.

Соединитель состоит из двух ответных частей: вилки и розетки. Исполнение может быть блочным (приборным) или кабельным, что обеспечивает гибкость при монтаже. Блочная розетка устанавливается непосредственно на панель или корпус оборудования и фиксируется резьбовым соединением. Приборная часть монтируется пайкой, что гарантирует стабильный электрический контакт при длительной эксплуатации.

Технические характеристики и конструктивные особенности

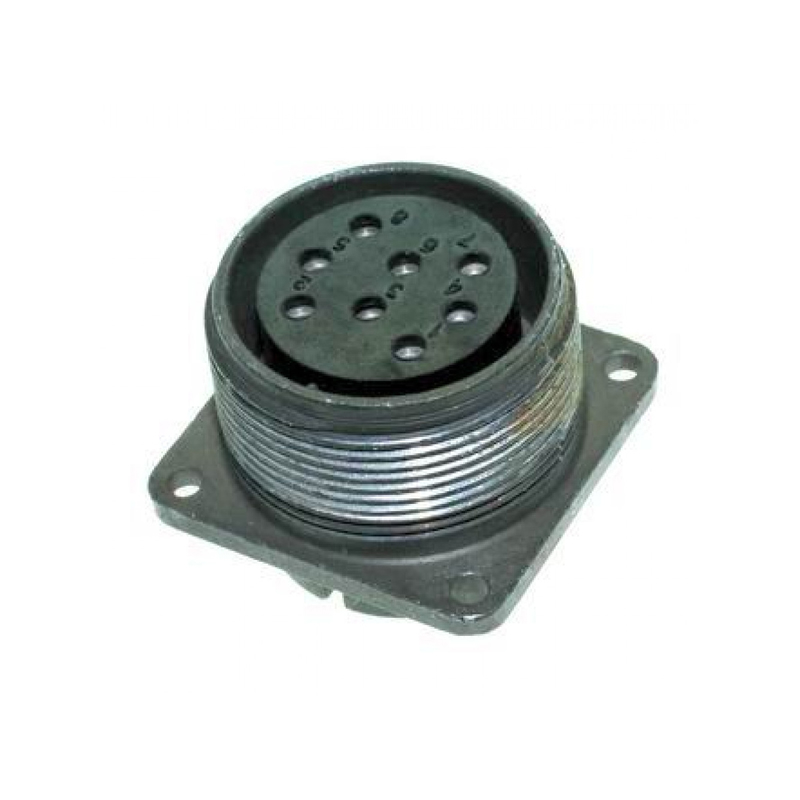

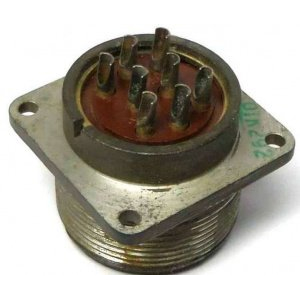

Модель 2РТТ32Б8В (ШР32П8ЭГ3) имеет восемь контактов диаметром 2,5 мм. Контактная группа изготовлена из латуни с серебряным покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость. Корпус выполнен из алюминиевого сплава с оксидированием, защищающим поверхность от внешних воздействий и придающим изделию дополнительную износостойкость.

Электрические параметры соединителя:

• максимальный рабочий ток на один контакт — 35 А;
• суммарный ток на весь разъём — 175 А;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — от 1000 до 5000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• климатическое исполнение — всеклиматическое.

Поляризация соединителя одношпоночная, что исключает неправильное сочленение частей. Метод соединения — резьбовой, обеспечивающий плотное прилегание контактов и защиту от самопроизвольного разъединения при вибрациях.

Устойчивость к внешним воздействиям и применение

Соединитель выдерживает значительные механические нагрузки. Устройство сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g (300 метров в секунду в квадрате). Конструкция рассчитана на механические удары: однократные с ускорением до 1000 g и многократные с ускорением до 150 g. Допустимый уровень акустического шума достигает 170 дБ.

Ресурс изделия составляет 500 циклов сочленения и расчленения. Наработка на отказ — не менее 1000 часов. Такие показатели позволяют использовать разъём в аппаратуре специального назначения, измерительных комплексах, промышленных установках и бортовых системах, где предъявляются повышенные требования к устойчивости соединений при ударах, вибрации и широком диапазоне температур.

Расшифровка обозначения модели подтверждает конструктивное исполнение: серия 2РТТ, условный размер корпуса 32, блочный тип, восемь контактов, розетка, сочетание контактов 14, всеклиматическое исполнение. Соединитель подходит для замены изделий с маркировкой ШР32П8ЭГ3 в действующих электроустановках.
