Назначение и область применения

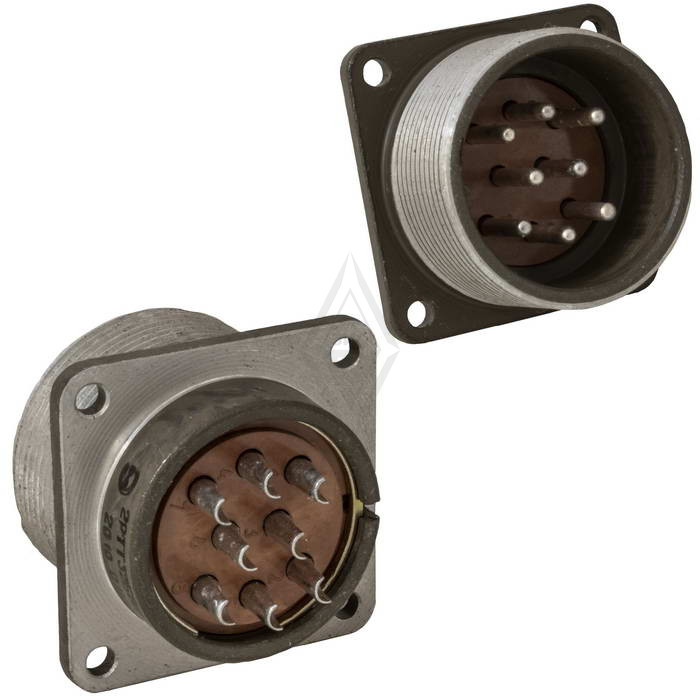

Цилиндрический низкочастотный соединитель 2РТТ32Б8В предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Изделие относится к пылебрызгозащищенному типу и применяется во внутренних установках. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и энергетических систем, где требуется надёжное разъёмное соединение с повышенной токовой нагрузкой и стойкостью к внешним воздействиям.

Блочное (приборное) исполнение корпуса предполагает монтаж соединителя на панель или корпус оборудования. Ответная часть — кабельная вилка серий 2РТ-А или ШР, что обеспечивает совместимость с широким рядом ранее выпускавшихся и современных кабельных сборок. Такое сочетание позволяет использовать соединитель как при новом проектировании, так и при ремонте или модернизации действующей аппаратуры.

Технические характеристики

Соединитель имеет корпус условного размера 32 и оснащён 8 контактами диаметром 2,5 мм. Каждый контакт рассчитан на максимальный ток 35 А, при этом суммарная токовая нагрузка достигает 175 А. Подобные параметры обеспечивают стабильную работу в цепях с высокими рабочими токами без перегрева и деградации контактных пар.

• Переходное сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Материал контактов — латунь с серебряным покрытием.
• Материал изолятора — карболит.
• Резьбовое присоединение — шаг M36×1,5 мм.
• Поляризация — одношпоночная.
• Метод монтажа — пайка на панель.

Конструкция контактной группы с серебряным покрытием обеспечивает низкое и стабильное переходное сопротивление, что особенно важно при коммутации больших токов. Карболитовый изолятор обладает высокой механической прочностью, термостойкостью и стабильными диэлектрическими характеристиками.

Условия эксплуатации и надёжность

Соединитель выполнен во всеклиматическом исполнении (индекс «В» в обозначении) и предназначен для работы в широком диапазоне внешних воздействующих факторов. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что допускает применение изделия как в неотапливаемых помещениях, так и в оборудовании с повышенным внутренним тепловыделением.

Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g и при многократных ударных воздействиях с ускорением до 1000 g. Соединитель выдерживает пониженное атмосферное давление до 1,33×10 в минус четвёртой степени Па, что позволяет использовать его в аппаратуре, работающей в условиях разреженной атмосферы или на больших высотах.

Ресурс соединителя составляет 500 сочленений-расчленений, а минимальная наработка — не менее 1000 часов. Такие показатели гарантируют длительную эксплуатацию при регулярном обслуживании и соблюдении правил соединения и разъединения. Изделие выпускается по техническим условиям ТУ ГЕ0.364.120, что подтверждает соответствие установленным отраслевым требованиям.

Монтаж и совместимость

Установка соединителя осуществляется методом пайки на панель с последующей фиксацией с помощью резьбового соединения M36×1,5 мм. Такая схема крепления обеспечивает плотное прилегание корпуса к монтажной поверхности и исключает самопроизвольное ослабление при вибрациях. Одношпоночная поляризация предотвращает неправильное соединение ответных частей, защищая контакты от механических повреждений при сочленении.

Применение в паре с кабельными вилками 2РТ-А или ШР расширяет возможности компоновки аппаратуры и упрощает подбор ответных соединителей при комплектации изделия. Соединитель подходит для построения разъёмных линий питания, силовых и сигнальных цепей в составе стационарного оборудования внутренней установки.
