Назначение разъёма

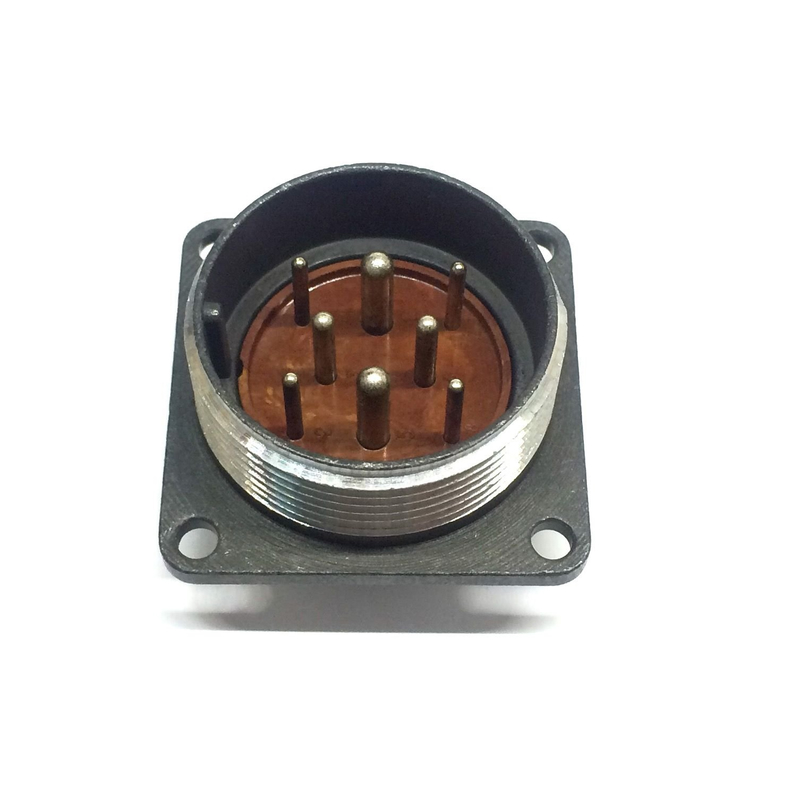

2РТТ32Б8Ш42В Элекон «5» — низкочастотный цилиндрический разъём (соединитель) производства завода «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основное назначение изделия — обеспечение надёжного электрического соединения в составе промышленного оборудования, где требуется устойчивость к воздействию пыли и брызг.

Модель относится к пылебрызгозащищённым исполнениям всеклиматического типа. Буква «В» в обозначении указывает на всеклиматическое исполнение, что подтверждает пригодность разъёма к эксплуатации в различных климатических условиях без потери рабочих характеристик.

Конструктивные особенности

Разъём имеет 32 контакта в конфигурации Б8Ш42В. Исполнение «вилка блочная» означает, что изделие предназначено для объёмного монтажа с резьбовой фиксацией. Резьбовое сочленение обеспечивает механическую прочность соединения и исключает самопроизвольное расчленение под воздействием вибрации.

Диаметр контактов составляет 2,5 мм. Контактная группа выполнена с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации. Модификация «Элекон „5“» указывает на заводское исполнение производителя.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт — до 35 А.
• Суммарная токовая нагрузка на соединитель — до 175 А.
• Рабочее напряжение — 850 В.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебро.
• Тип сочленения — резьбовое.
• Приемка — «5».
• Год выпуска — 2015.

Область применения

Серия 2РТТ широко используется в промышленности для организации надёжных соединений в оборудовании, где требуется защита от пыли и брызг. Благодаря всеклиматическому исполнению и высоким токовым характеристикам разъём востребован в силовых цепях и цепях управления промышленных установок.

Конструкция с 32 контактами и резьбовой фиксацией позволяет применять изделие в составе многожильных кабельных сборок, где важны как электрическая стабильность, так и механическая стойкость соединения. Пылебрызгозащищённое исполнение делает разъём пригодным для работы в условиях повышенной запылённости и возможного попадания влаги.

Приемка «5» подтверждает соответствие изделия установленным требованиям приёмки. Разъём выпущен в 2015 году и предназначен для эксплуатации в составе ответственных электрических соединений промышленного назначения.
