Назначение соединителя 2РТТ32Б8Ш14В

2РТТ32Б8Ш14В от производителя Элекон «5» представляет собой брызгопылезащищённый цилиндрический низкочастотный соединитель всеклиматического исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам, эксплуатируемым в жёстких условиях. Соединитель применяется там, где требуется стабильная передача сигнала и питания при воздействии вибраций, влаги, пыли и пониженного атмосферного давления.

Конструктивные особенности и технические характеристики

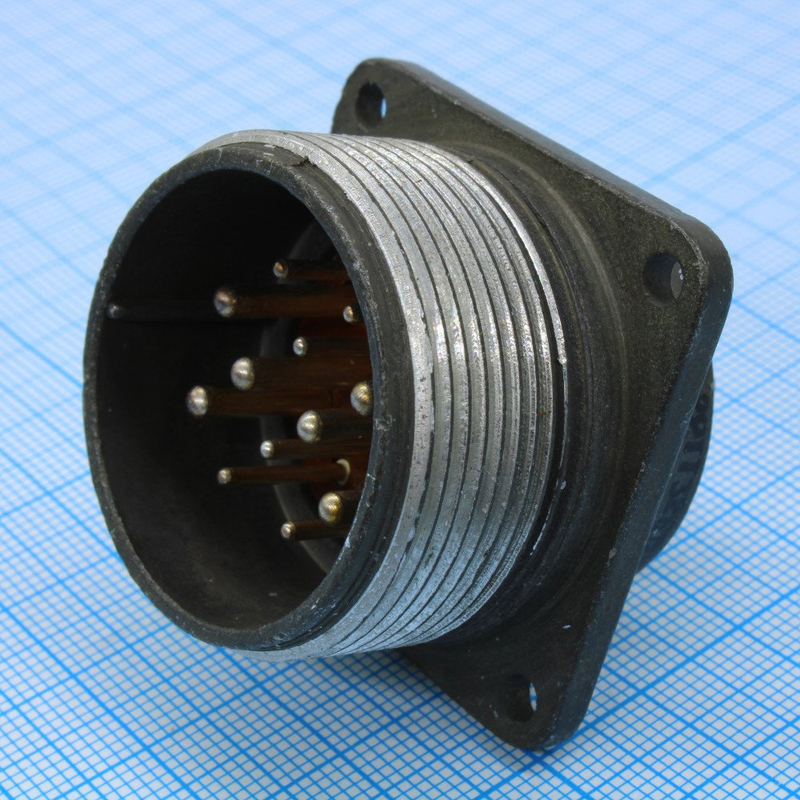

Соединитель выполнен в блочном исполнении как вилка без патрубка. Корпуса имеют одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает точное совмещение ответных частей. Резьбовое соединение фиксирует половинки разъёма, препятствуя самопроизвольному расхождению при механических нагрузках.

Контактная система включает 8 контактов диаметром 2,5 мм с серебряным покрытием. Такое покрытие снижает переходное сопротивление и повышает износостойкость при многократных сочленениях.

• Амплитудное напряжение: до 850 В.
• Частотный диапазон: постоянный и переменный ток до 3 МГц.
• Максимальная токовая нагрузка: 35 А на контакт и 175 А суммарно.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон температур: от минус 60 °C до плюс 100 °C.
• Количество сочленений-расчленений: 500 циклов.
• Устойчивость к вибрациям: до 1500 м/с².

Условия эксплуатации и применение

Соединитель 2РТТ32Б8Ш14В устойчив к повышенной влажности и пониженному давлению, что подтверждает всеклиматическое исполнение. Брызгопылезащищённая конструкция препятствует проникновению воды и пыли внутрь корпуса, защищая контактную группу от загрязнения и коррозии.

Изделие подходит для приборных и кабельных соединений в жёстких условиях эксплуатации. Благодаря надёжности и стойкости к механическим воздействиям оно применяется в авиационной технике, промышленном оборудовании и других отраслях, где предъявляются повышенные требования к электрическим разъёмам.

Год выпуска — 2015. Артикул — 50650. Категория — 2РТТ32. Производитель — Элекон.
