Назначение

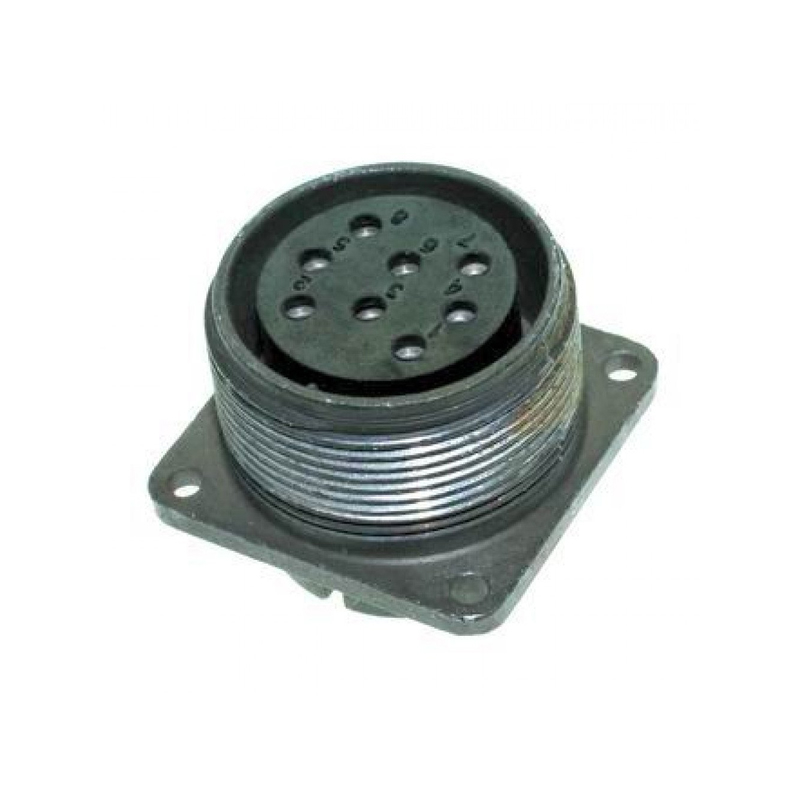

2РТТ32Б8Г42В — цилиндрический теплостойкий низкочастотный пылебрызгозащищённый разъём производства завода «Элекон». Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Максимальное рабочее напряжение соединителя составляет 700 В.

Изделие относится к категории 2РТТ32 и представляет собой блочную розетку без патрубка с индексом Б8Г42В. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения и устойчив к специальным факторам воздействия.

Подтверждённые особенности

• Токовая нагрузка — до 20 А на контакт.
• Сопротивление контакта — не более 0,15 МОм для контактов диаметром 9 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Количество сочленений-расчленений — до 500.
• Наработка — минимум 1000 часов.
• Срок сохраняемости — 15 лет.
• Количество контактов — 8, покрытие контактов серебряное.
• Тип соединения — резьбовое.
• Монтаж осуществляется пайкой.
• Конструкция — блочная розетка без патрубка (индекс Б8Г42В).

Применение

Разъём 2РТТ32Б8Г42В востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется устойчивость к специальным факторам воздействия. Благодаря теплостойкому исполнению и пылебрызгозащищённой конструкции соединитель подходит для эксплуатации в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Максимальное рабочее напряжение 700 В и амплитудное напряжение до 850 В позволяют использовать изделие в цепях с повышенными требованиями к электрической прочности. Токовая нагрузка до 20 А на контакт и низкое сопротивление контакта (не более 0,15 МОм для контактов диаметром 9 мм) обеспечивают надёжную передачу сигнала и питания.

Высокое сопротивление изоляции (не менее 5000 МОм в нормальных условиях) и ресурс до 500 сочленений-расчленений делают разъём пригодным для устройств, где важны стабильность соединения и длительный срок службы. Наработка минимум 1000 часов и срок сохраняемости 15 лет подтверждают эксплуатационную долговечность изделия.

Особенности монтажа и эксплуатации

Монтаж разъёма осуществляется пайкой, что требует соответствующих навыков и оборудования. Резьбовое соединение обеспечивает механическую фиксацию и герметичность стыка. Пылебрызгозащищённое исполнение препятствует проникновению пыли и брызг внутрь корпуса.

Блочная конструкция без патрубка с индексом Б8Г42В определяет способ установки в аппаратуре. Серебряное покрытие восьми контактов снижает переходное сопротивление и повышает надёжность электрического соединения.

Изделие производится заводом «Элекон» и относится к серии цилиндрических разъёмов 2РТТ, типичный вид которых — серый корпус с красными вставками. Артикул товара — 5918. Разъём не имеет заполненных характеристик в карточке VirtueMart, однако его технические параметры подтверждены приведёнными данными.

Область применения

1. Радиоэлектронная аппаратура общего назначения.
2. Радиотехнические устройства, работающие в цепях постоянного и переменного тока до 3 МГц.
3. Электрические цепи с амплитудным напряжением до 850 В и максимальным рабочим напряжением 700 В.
4. Соединения с токовой нагрузкой до 20 А на контакт.
5. Условия эксплуатации, требующие теплостойкости, пылебрызгозащиты и устойчивости к специальным факторам воздействия.
