Назначение изделия

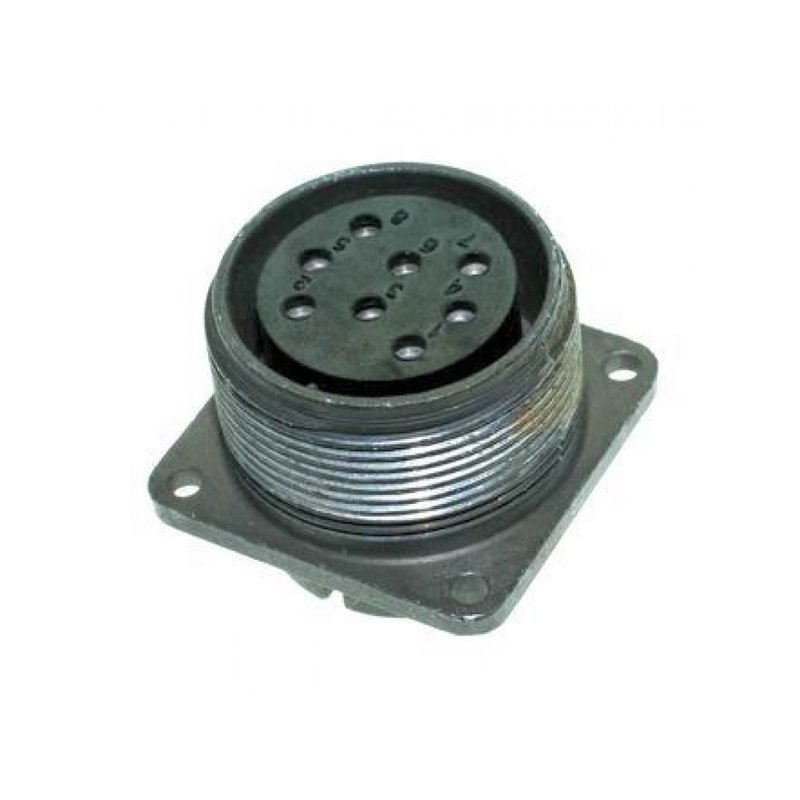

2РТТ32Б8Г42В представляет собой блочную розетку цилиндрического типа, входящую в серию электрических соединителей 2РТТ. Изделие выполнено в пылебрызгозащищённом исполнении и предназначено для коммутации электрических цепей переменного и постоянного тока. Розетка ориентирована на применение в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение при объёмном монтаже.

Конструкция рассчитана на всеклиматическое исполнение, что подтверждается наличием буквы «В» в обозначении. Это позволяет использовать соединитель в аппаратуре, эксплуатируемой в условиях воздействия широкого диапазона температур, повышенной влажности, пыли и других внешних факторов. Розетка применяется как ответная часть к вилке соответствующего типономинала той же серии.

Технические особенности и подтверждённые характеристики

Изделие обладает следующими электрическими параметрами, заявленными в технической документации:

• максимальное рабочее напряжение — 700 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм;
• сопротивление серебряных контактов — от 0,15 до 2,5 мОм в зависимости от диаметра контакта от 1,5 до 9 мм;
• минимальная наработка — 1000 часов;
• число сочленений-расчленений — не менее 500;
• масса розетки — около 64 г.

Электрическая прочность и низкое переходное сопротивление контактов обеспечивают стабильную передачу сигналов и питающих напряжений в цепях различного назначения. Серебряное покрытие контактных элементов способствует сохранению низкого сопротивления в течение всего срока службы при соблюдении условий эксплуатации.

Устойчивость к внешним воздействиям

Розетка 2РТТ32Б8Г42В рассчитана на работу в жёстких условиях, характерных для бортовой, промышленной и специальной аппаратуры. Изделие выдерживает следующие виды механических и климатических воздействий:

• синусоидальную вибрацию в диапазоне частот от 1 до 10000 Гц с ускорением до 100 м/с²;
• механические удары одиночного действия с ускорением до 10000 м/с²;
• линейное ускорение до 2000 м/с²;
• температуру окружающей среды от минус 60 до плюс 100 °C.

Пылебрызгозащищённое исполнение обеспечивает защиту внутренних контактных элементов от попадания пыли и водяных брызг, что подтверждает возможность применения изделия вне герметичных отсеков аппаратуры. Сочетание виброустойчивости, ударопрочности и широкого температурного диапазона делает розетку пригодной для ответственных соединений, к которым предъявляются повышенные требования по надёжности.

Область применения и нормативная база

Основная сфера использования — радиоэлектронная и радиотехническая аппаратура, где требуется объёмный монтаж проводников и разъёмных соединений. Изделие применяется в блоках питания, усилительных трактах, системах управления и контроля, а также в измерительной технике. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах без дополнительной герметизации места установки.

Соответствие изделия требованиям подтверждается техническими условиями ТУ ГЕ0.364.120. Розетка поставляется как самостоятельное комплектующее изделие и используется совместно с ответными вилочными частями серии 2РТТ. Артикул изделия — 5917, категория в каталоге — 2РТТ32.
