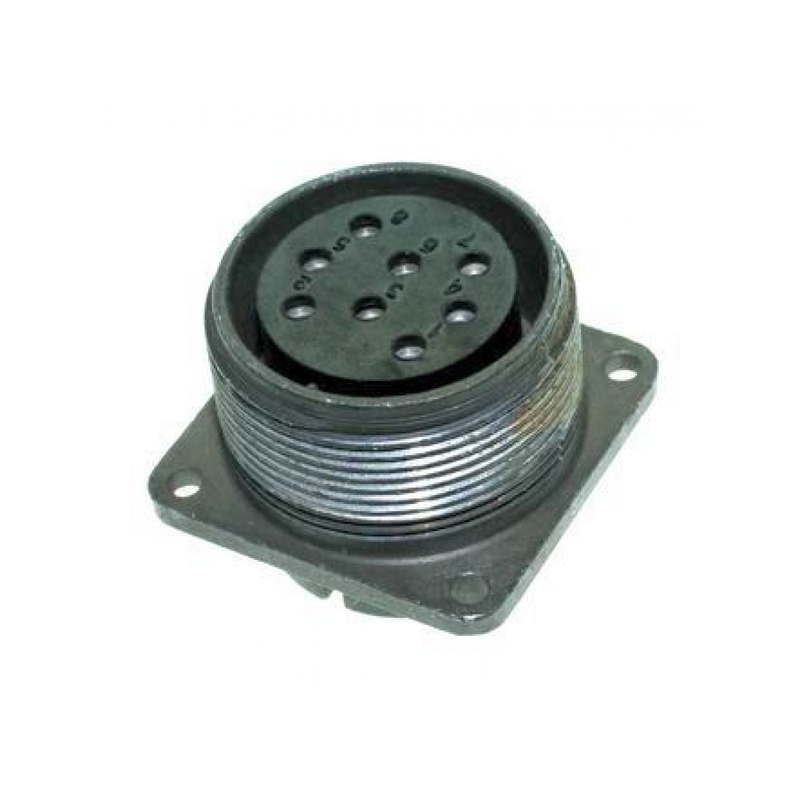

Назначение соединителя 2РТТ32Б8Г42В

Изделие 2РТТ32Б8Г42В представляет собой пылевлагозащищённый цилиндрический низкочастотный соединитель вилочного приборного типа. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Рабочий частотный диапазон соединителя достигает 3 МГц, что позволяет использовать его в низкочастотных трактах различного назначения. Конструкция рассчитана на всеклиматическое исполнение и сохраняет работоспособность в жёстких условиях эксплуатации.

Соединитель выпущен в 2015 году с приёмкой «5», что подтверждает прохождение военной приёмки и соответствие повышенным требованиям к надёжности и качеству. Изделие ориентировано на применение в аппаратуре, эксплуатируемой при значительных механических нагрузках, перепадах температур и пониженном атмосферном давлении.

Технические характеристики и расшифровка обозначения

Условное обозначение изделия содержит полную информацию о его конструктивных параметрах. Расшифровка маркировки 2РТТ32Б8Г42В выглядит следующим образом:

• 2РТТ — серия цилиндрических низкочастотных соединителей;
• 32 — размер корпуса в миллиметрах;
• Б — приборный вид корпуса;
• 8 — количество контактов;
• Г42 — сочетание контактов;
• В — всеклиматическое исполнение.

Электрические параметры

Рабочий ток на контакт соединителя достигает 25 А, при этом конкретное значение зависит от диаметра контактных элементов — 1,5 или 2,5 мм. Максимальное рабочее напряжение лежит в диапазоне от 700 до 850 В. Переходное сопротивление контакта составляет не более 1–2,5 мОм, что обеспечивает минимальные потери сигнала и стабильность электрического соединения. Сопротивление изоляции между контактами и корпусом — не менее 1000–5000 МОм, что гарантирует надёжную электрическую развязку цепей.

Конструктивные особенности

Монтаж соединителя осуществляется методом пайки. Корпусные элементы соединяются посредством резьбового соединения, обеспечивающего плотное и герметичное сочленение. Контактные поверхности имеют серебряное покрытие, которое повышает проводимость и защищает контакты от окисления в процессе длительной эксплуатации. Габаритные размеры изделия составляют приблизительно 42 на 40 на 40 мм, что соответствует аналогичным моделям серии 2РТТ32.

Условия эксплуатации и показатели надёжности

Соединитель 2РТТ32Б8Г42В рассчитан на работу в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Конструкция сохраняет заявленные характеристики при воздействии вибрационных и ударных нагрузок, а также в условиях пониженного атмосферного давления. Пылевлагозащищённое исполнение предотвращает попадание посторонних частиц и влаги внутрь корпуса, что особенно важно при эксплуатации вне помещений или в неблагоприятных производственных условиях.

Изделие характеризуется следующими показателями надёжности и долговечности:

• минимальная наработка — 1000 часов;
• количество циклов сочленения-расчленения — 500;
• срок хранения — 15 лет.

Указанные параметры подтверждают способность соединителя длительное время сохранять эксплуатационные свойства как в режиме хранения, так и при активной работе в составе аппаратуры. Наличие приёмки «5» дополнительно гарантирует соответствие изделия требованиям, предъявляемым к продукции военного назначения.

Область применения

Соединитель 2РТТ32Б8Г42В используется в радиоэлектронных и радиотехнических системах, где требуется надёжное разъёмное соединение цепей при воздействии неблагоприятных факторов окружающей среды. Благодаря всеклиматическому исполнению изделие подходит для установки в аппаратуру, работающую на открытом воздухе, в неотапливаемых помещениях, на подвижных объектах и в условиях значительных перепадов температур. Количество контактов — 8 — позволяет применять соединитель в многоканальных трактах передачи сигналов и питания. Приборный вид корпуса с резьбовым креплением обеспечивает жёсткую фиксацию на панели или шасси оборудования.

Изделие совместимо с ответными частями серии 2РТТ32 и может применяться для модернизации или ремонта действующей аппаратуры. Высокие значения рабочего тока и напряжения позволяют использовать соединитель не только в сигнальных цепях, но и в цепях питания отдельных узлов радиоэлектронной аппаратуры.
