Назначение и область применения

Цилиндрический низкочастотный электрический разъём 2РТТ32Б4В «5» серии 2РТТ представляет собой пылебрызгозащищённый соединитель, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие применяется для коммутации силовых и сигнальных цепей в электро-, радио- и контрольно-измерительной аппаратуре.

Разъём рассчитан на использование во внутреннем монтаже аппаратуры, в том числе в условиях вибраций и ударных нагрузок, где требуется надёжное разъёмное соединение. Пылебрызгозащита корпуса позволяет эксплуатировать соединитель в жёстких условиях, включая всеклиматическое исполнение. Категория изделия — 2РТТ32, приёмка «5», год выпуска — 2013.

Конструкция и исполнение

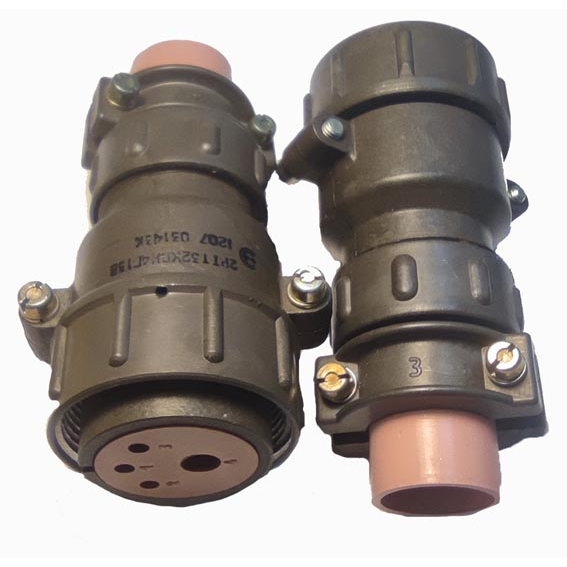

Соединитель состоит из двух частей: вилки и розетки. 2РТТ32Б4В «5» — это блочная розетка: буква «Б» в маркировке обозначает блочный корпус, «Г» в базовом обозначении серии — розетку. Приборная (блочная) часть может выполняться без патрубка, с прямым или угловым патрубком; кабельная часть — также с прямым или угловым патрубком, с резиновыми кожухами или без них.

Сочленение резьбовое, с одношпоночной поляризацией корпусов, что предотвращает ошибочное совмещение при подключении. Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Разъём может использоваться с экранированным или неэкранированным кабелем в зависимости от исполнения патрубка или гайки.

Расшифровка маркировки 2РТТ32Б4В

• 2РТТ — тип соединителя (серия 2РТТ);
• 32 — условный размер корпуса;
• Б — вид корпуса: блочный (приборный);
• 4 — количество контактов;
• В — всеклиматическое исполнение.

Как пример применения, такой разъём часто устанавливают на силовой блок или корпус прибора как стационарную блочную розетку, к которой подключается кабельная вилка с ответной частью соединителя.

Электрические характеристики

• Максимальное рабочее (амплитудное) напряжение цепи: до 850 В;
• Максимальная рабочая частота: до 3 МГц;
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• Сопротивление контакта (не более): 1 мОм для контактов диаметром 2,5 мм; 0,3 мОм для контакта диаметром 5,5 мм.

Токовые нагрузки

Максимальный ток на одиночный контакт составляет до 35 А для контактов диаметром 2,5 мм и до 100 А для контакта диаметром 5,5 мм. Общая максимальная токовая нагрузка — до 175 А.

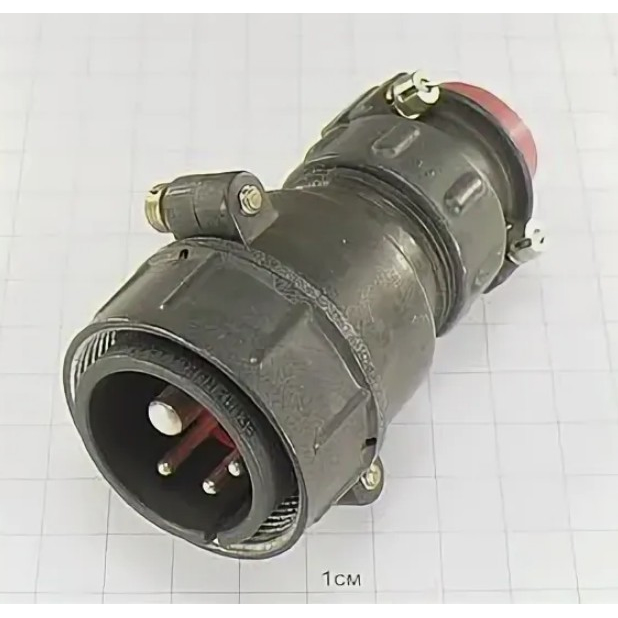

Конфигурация контактов (три «тонких» и один «толстый») позволяет использовать один крупный контакт как силовой, а остальные — как дополнительные силовые или сигнальные, что расширяет возможности компоновки электрических схем.

Механическая и климатическая стойкость

Разъём рассчитан на эксплуатацию при вибрационных и ударных нагрузках, характерных для промышленной и специальной аппаратуры. Всеклиматическое исполнение «В» обеспечивает работоспособность в широком диапазоне внешних условий. Пылебрызгозащищённая конструкция корпуса защищает контактную группу от загрязнений и попадания влаги, что особенно важно при монтаже внутри приборов, работающих в неблагоприятной среде.

Изделие поставляется как блочная розетка с резьбовым сочленением и паяным монтажом контактов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации и многократных сочленениях.
