Назначение и область применения соединителя 2РТТ32Б4В

Соединитель 2РТТ32Б4В представляет собой цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Конструкция обеспечивает надёжное сочленение и разъединение электрических линий в условиях, требующих защиты от пыли и брызг.

Соединитель применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем управления, где необходима стабильная передача электрических сигналов и питания. Благодаря всеклиматическому исполнению изделие может эксплуатироваться в широком диапазоне внешних воздействий, включая районы с холодным и умеренным климатом.

Подтверждённые особенности и технические параметры

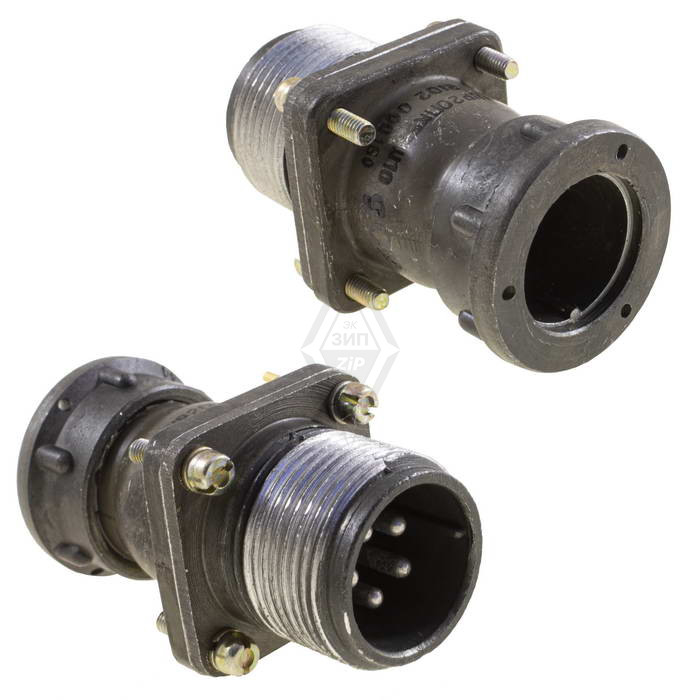

Соединитель 2РТТ32Б4В состоит из двух ответных частей — вилки и розетки. По конструктивному исполнению части могут быть приборными (блочными) или кабельными с прямым либо угловым патрубком. Сочленение частей осуществляется резьбовым способом с одношпоночной поляризацией, что исключает неправильную ориентацию при соединении и повышает надёжность контакта.

Корпус изделия имеет типоразмер 32. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик. Метод монтажа — пайка. Соединитель оснащён четырьмя контактами:

• три контакта диаметром 2,5 мм — допустимый ток до 35 А на каждый контакт;
• один контакт диаметром 5,5 мм — допустимый ток до 100 А;
• общая токовая нагрузка соединителя достигает 175 А.

Электрическая прочность изоляции подтверждается сопротивлением изоляции не менее 5000 МОм. Переходное сопротивление контактов минимально и составляет до 1 мОм, что снижает потери и нагрев в местах соединения.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель 2РТТ32Б4В предназначен для всеклиматического исполнения и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Конструкция выдерживает многократные ударные воздействия с ускорением до 10000 метров на секунду в квадрате. Ресурс по числу сочленений и расчленений составляет до 500 циклов, что подтверждает механическую надёжность резьбового узла и контактной группы при регулярной коммутации.

Структура условного обозначения

Маркировка 2РТТ32Б4В расшифровывается следующим образом:

1. 2РТТ — тип соединителя;
2. 32 — размер корпуса;
3. Б — блочный корпус;
4. 4 — число контактов;
5. Г — розетка;
6. 13 — сочетание контактов;
7. В — всеклиматическое исполнение.

Артикул изделия — 5905. Категория — 2РТТ32. Год выпуска или регистрации в номенклатуре — 2013.
