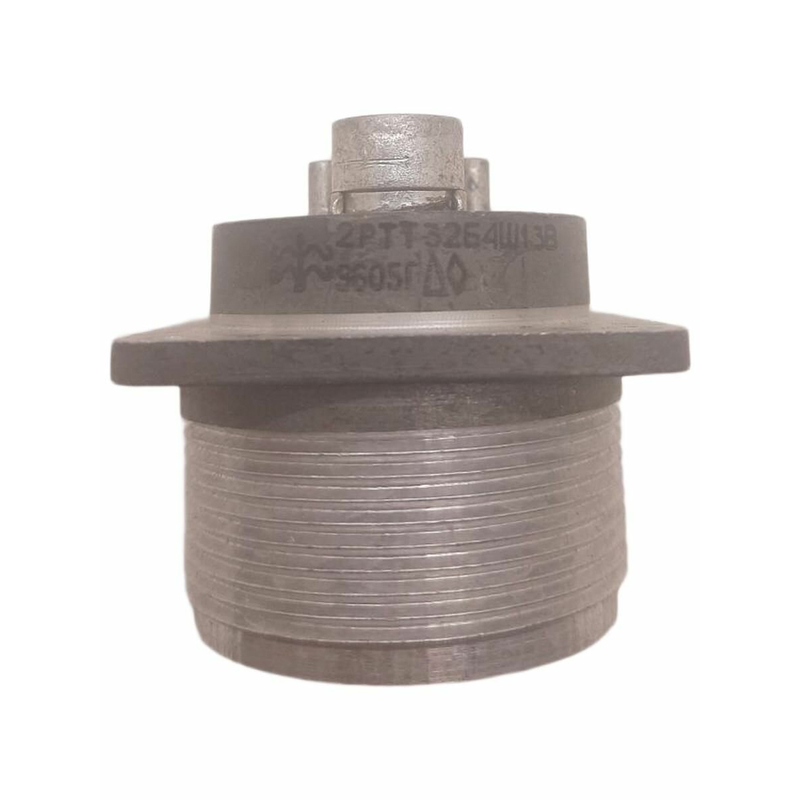

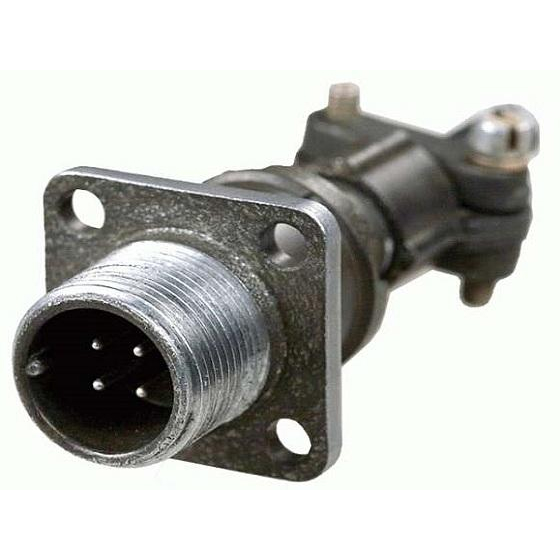

Назначение соединителя 2РТТ32Б4Ш13В

Соединитель 2РТТ32Б4Ш13В представляет собой блочную вилку, предназначенную для создания разъемных электрических соединений в цепях постоянного и переменного тока. Устройство используется в составе электрических систем, где требуется надежное сочленение кабельных линий с блочной ответной частью. Благодаря конструктивному исполнению и электрическим параметрам соединитель подходит для применения в высоконагруженных цепях, включая промышленное оборудование, автоматику и системы управления.

Основная функция вилки заключается в передаче электрической энергии и сигналов между стационарной и подвижной частями оборудования. Соединитель обеспечивает механическую фиксацию контактной группы и защиту места сочленения от внешних воздействий, что позволяет эксплуатировать его в условиях с повышенными требованиями к пыле- и брызгозащите.

Подтвержденные особенности и технические характеристики

Соединитель 2РТТ32Б4Ш13В относится к типу блочных вилок и имеет четыре контакта. Контактная группа выполнена комбинированной: три контакта имеют диаметр 2,5 мм, один контакт — диаметр 5,5 мм. Такое сочетание позволяет использовать разъем в цепях с различной токовой нагрузкой по отдельным линиям.

Электрические параметры

• Рабочий ток — до 125 А, что допускает применение соединителя в высоконагруженных электрических цепях.
• Рабочее напряжение — до 700 В, обеспечивающее совместимость с промышленными и бытовыми электроустановками.
• Сопротивление изоляции — не менее 5000 МОм, что гарантирует надежную защиту от коротких замыканий и токов утечки.

Конструктивные особенности

Корпус соединителя выполнен из металлического материала. Конструкция обеспечивает защиту от проникновения пыли и водяных брызг, что подтверждает пыле- и брызгозащищенное исполнение. Металлический корпус также способствует отводу тепла и повышает механическую прочность узла сочленения.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц. Указанная характеристика подтверждает возможность эксплуатации вилки в условиях с высокой механической нагрузкой, включая оборудование с работающими двигателями, насосами и вибрационными механизмами.

Применение и условия эксплуатации

Соединитель 2РТТ32Б4Ш13В применяется в составе электроприборов, промышленного оборудования, систем автоматики и управления. Разъем востребован в установках, где требуется надежное электрическое соединение с высокой токовой пропускной способностью и защитой от внешних воздействий.

Благодаря металлическому корпусу и виброустойчивости вилка может использоваться в производственных цехах, на транспортных средствах, в стационарных и передвижных электроустановках. Комбинированная контактная группа позволяет задействовать разъем в схемах, где часть цепей работает с большими токами, а часть используется для передачи сигналов управления.

Соединитель рассчитан на многократные циклы сочленения и расчленения без потери электрических характеристик. Конструкция исключает самопроизвольное размыкание при вибрационных воздействиях, что важно для оборудования непрерывного цикла работы.
