Назначение

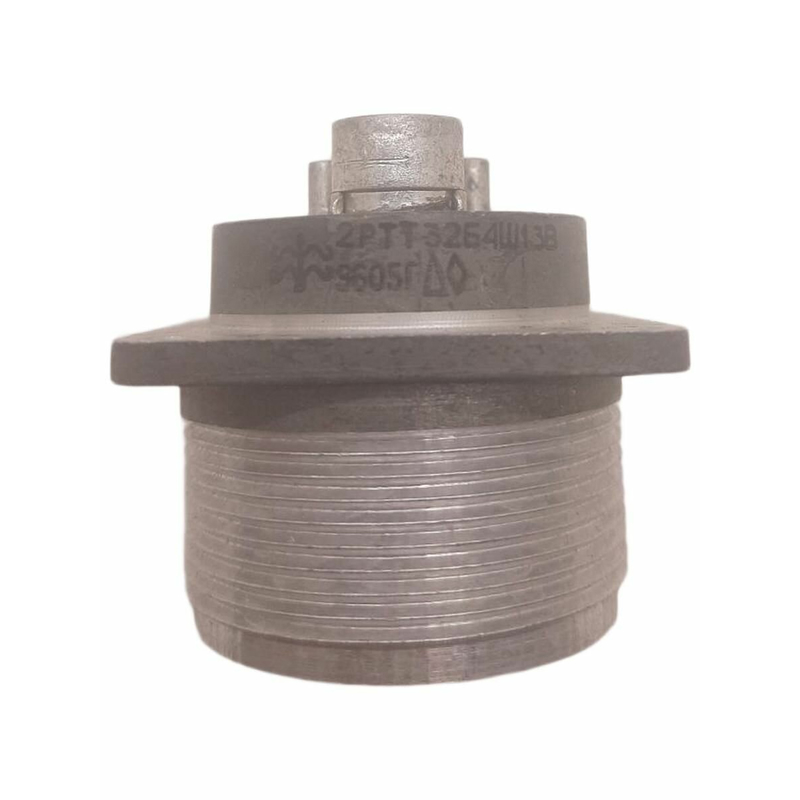

Разъём 2РТТ32Б4Ш13В производства завода «Элекон» представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется там, где требуется стабильная передача сигнала и электропитания в условиях промышленной эксплуатации, включая радиоэлектронику и промышленные системы.

Категория поставки — 2РТТ32, артикул 50647. Модель относится к блочному типу без патрубка и выполняется с резьбовой фиксацией, что обеспечивает герметичность и механическую устойчивость соединения при вибрациях и других внешних воздействиях.

Конструктивные особенности

Маркировка модели содержит ключевые сведения о конструкции. Буква Б обозначает блочное исполнение без патрубка, цифра 4 указывает на четыре ряда контактов, Ш — штыревое соединение, а 13 — вставку на 13 контактов. Условный размер корпуса составляет 32 миллиметра.

Разъём оснащён 13 контактами диаметром 1,5 миллиметра. Максимальное рабочее напряжение достигает 850 В, а рабочий ток на контакт — от 20 до 200 А в зависимости от исполнения. Сопротивление контактов минимально, что обеспечивает стабильную работу в сложных условиях и снижает потери при передаче электрической энергии.

Область применения

Соединитель используется в промышленных системах, радиоэлектронной аппаратуре и оборудовании, где необходимо герметичное соединение с резьбовой фиксацией. Благодаря четырём рядам контактов и диаметру контактов 1,5 миллиметра модель позволяет организовать компактную многополюсную коммутацию в ограниченном объёме корпуса.

• Промышленные системы управления и автоматики.
• Радиоэлектронная аппаратура и измерительное оборудование.
• Системы, требующие герметичного резьбового соединения.
• Цепи постоянного и переменного тока с частотой до 3 МГц.
• Оборудование с повышенными требованиями к стабильности контактного сопротивления.

Подтверждённые характеристики

• Тип: низкочастотный цилиндрический электрический разъём (соединитель).
• Производитель: Элекон.
• Серия: маркировка «5».
• Приёмка: «5».
• Условный размер корпуса: 32 миллиметра.
• Количество контактов: 13.
• Диаметр контактов: 1,5 миллиметра.
• Количество рядов контактов: 4.
• Тип соединения: штыревое.
• Исполнение: блочное, без патрубка.
• Максимальное рабочее напряжение: 850 В.
• Рабочий ток на контакт: от 20 до 200 А в зависимости от исполнения.
• Частотный диапазон: до 3 МГц.
• Фиксация: резьбовая.
• Год: 2015.

Эксплуатационные качества

Модель выпускается с различными годами выпуска, включая 2018–2021, и проходит приёмку «5» в упаковке Элекон. Резьбовая фиксация предотвращает самопроизвольное рассоединение под действием вибрации и механических нагрузок, а герметичное исполнение защищает контактную группу от неблагоприятных факторов внешней среды.

Минимальное сопротивление контактов способствует стабильной работе в сложных условиях эксплуатации. Совокупность конструктивных решений — четыре ряда контактов, 13 контактных элементов диаметром 1,5 миллиметра и корпус условного размера 32 миллиметра — делает разъём 2РТТ32Б4Ш13В подходящим для ответственных узлов промышленного и радиоэлектронного оборудования.
