Назначение соединителя

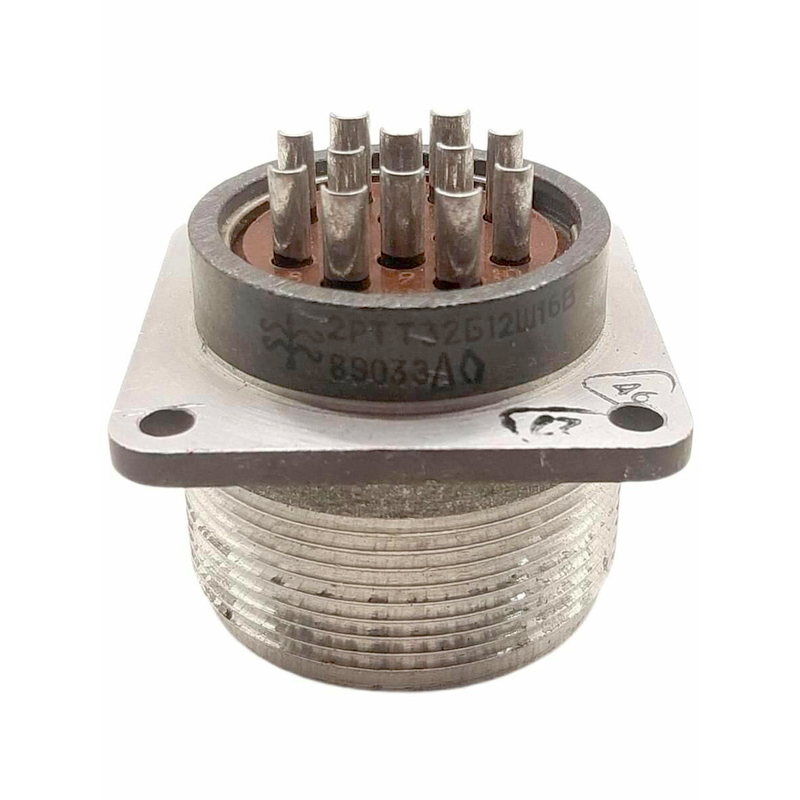

2РТТ32Б1Ш12В Элекон «5» — это пылебрызгозащищённый электрический соединитель производства завода «Элекон», выполненный во всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Приборная вилка применяется для внутреннего монтажа в составе электротехнической и радиотехнической аппаратуры, где требуется надёжное соединение силовых цепей с повышенными значениями тока на контакт.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме, принятой для соединителей данного семейства. Индекс читается следующим образом:

• 2РТТ — тип соединителя, пылебрызгозащищённый;
• 32 — условный размер корпуса;
• Б — блочный вид корпуса;
• 1 — количество контактов;
• Ш — вилка;
• 12 — сочетание контактов;
• В — всеклиматическое исполнение.

Таким образом, 2РТТ32Б1Ш12В представляет собой одноконтактную приборную вилку блочного исполнения. Рабочий ток на контакт достигает 200 А при диаметре контакта 9 мм. Контактная поверхность имеет серебряное покрытие, что обеспечивает стабильное переходное сопротивление.

Электрические параметры

Сопротивление контактов не превышает 0,15 мОм, сопротивление изоляции составляет не менее 5000 МОм. Такие характеристики подтверждают пригодность вилки для цепей с высокими требованиями к качеству электрического соединения и минимизации потерь.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 100 °C, с учётом перегрева контактов допускается нагрев до плюс 180 °C. Изделие сохраняет работоспособность при пониженном давлении 1,3·10⁻⁴ Па, что соответствует условиям высотной эксплуатации.

Механическая стойкость подтверждается следующими параметрами:

• вибрация с частотой до 5000 Гц и ускорением 300 м/с²;
• ударные нагрузки до 10 000 м/с²;
• ресурс сочленений-расчленений — до 500 циклов.

Всеклиматическое исполнение «В» позволяет применять вилку в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с повышенной влажностью и перепадами температур.

Применение и приёмочные данные

Вилка 2РТТ32Б1Ш12В востребована в силовых и измерительных цепях, где необходимо передавать ток до 200 А через один контакт при сохранении компактных размеров корпуса. Типовые области применения — внутренний монтаж блоков питания, коммутационной и испытательной аппаратуры, а также оборудования, работающего в условиях вибрации и ударных воздействий.

Товар имеет приёмку «5», что подтверждает соответствие изделия повышенным требованиям заказчика. Год выпуска — 2015. Артикул позиции — 50645, категория — 2РТТ32, производитель — Элекон.
