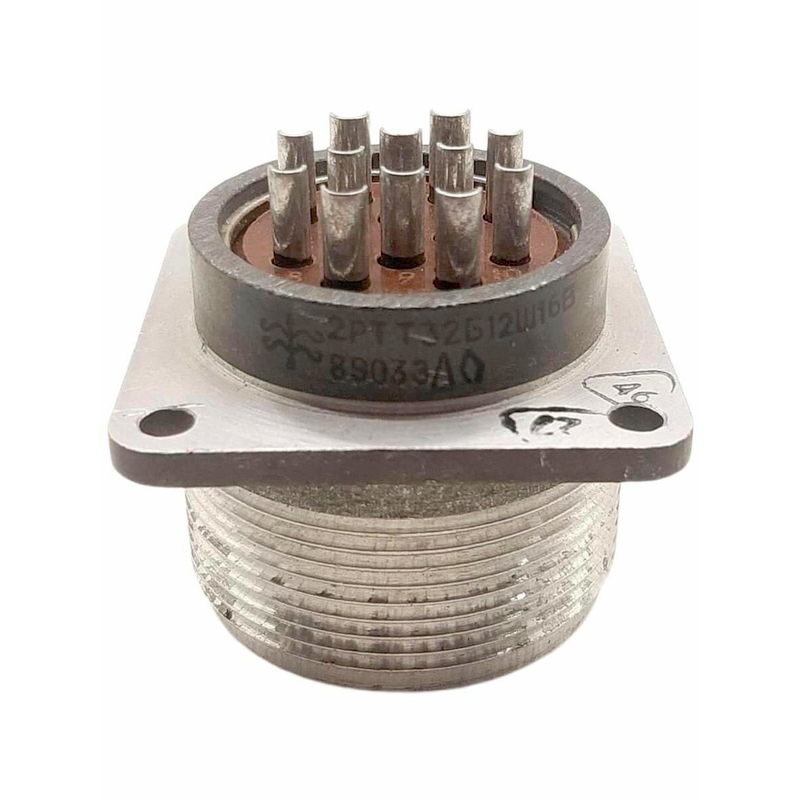

2РТТ32Б1Ш12В: надёжный цилиндрический соединитель для промышленного оборудования

Соединитель 2РТТ32Б1Ш12В применяется для создания разъёмных электрических соединений в цепях промышленного, специального и приборного оборудования. Модель относится к низкочастотным цилиндрическим соединителям серии 2РТТ, рассчитанным на работу в условиях вибраций, механических воздействий и широкого температурного диапазона.

Что представляет собой 2РТТ32Б1Ш12В

Маркировка 2РТТ32Б1Ш12В отражает конструктивное исполнение изделия:

• 2РТТ — серия цилиндрических низкочастотных соединителей всеклиматического исполнения.

• 32 — условный размер корпуса.

• Б — блочное, то есть приборное, исполнение корпуса.

• 1 — один контакт в изоляторе.

• Ш — вилка со штыревым контактом.

• 12 — сочетание контактов, определяющее контактную группу.

• В — всеклиматическое исполнение.

Таким образом, 2РТТ32Б1Ш12В — это приборная блочная вилка без патрубка, предназначенная для установки на корпус электротехнического устройства, шкафа, панели или другого оборудования.

Ключевые технические параметры

Исполнение 32Б1Ш12В использует один контакт диаметром 9 мм. Для такой контактной группы установлена рабочая токовая нагрузка до 200 А на одиночный контакт при равномерной нагрузке. Это позволяет применять разъём в силовых цепях, где требуется передача значительного тока через компактное разъёмное соединение.

Серия 2РТТ рассчитана на использование в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Устойчивость к условиям эксплуатации

Разъём 2РТТ32Б1Ш12В ориентирован на эксплуатацию там, где обычные бытовые разъёмы не обеспечивают необходимой механической и климатической стойкости. Соединители серии обладают резьбовым сочленением и одношпоночной поляризацией корпуса, что помогает исключить неверную ориентацию при подключении ответной части.

Основные показатели серии:

• Сопротивление контакта диаметром 9 мм — не более 0,15 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5 000 МОм.

• Допустимый перегрев контактов — не более 50 °C.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — от 1 000 часов.

• Срок сохраняемости — не менее 15 лет.

• Диапазон рабочей температуры для 2РТТ — от −60 до +180 °C с учётом нагрева контактов.

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5 000 Гц и механическим ударам.

Области применения

Разъём 2РТТ32Б1Ш12В может использоваться в качестве приборного силового ввода или вывода в оборудовании, где важны высокая токовая нагрузка, механическая прочность и надёжность фиксации. Типичные направления применения включают:

• Электрошкафы, распределительные устройства и системы управления.

• Силовые блоки, источники питания и преобразовательную технику.

• Промышленную автоматику и испытательные стенды.

• Транспортное, энергетическое и специальное оборудование.

• Приборы, работающие при вибрации, температурных перепадах и механических нагрузках.

• Системы, требующие быстрого разъединения силовой линии при обслуживании или замене узлов.

Блочное исполнение особенно удобно для стационарного монтажа на панели: разъём формирует надёжную точку подключения, а ответная кабельная часть обеспечивает разборное соединение с внешней линией.

Совместимость и монтаж

Соединители 2РТТ состоят из вилки и розетки; ответную часть необходимо выбирать с идентичным размером корпуса, количеством контактов и сочетанием контактов. Для 2РТТ32Б1Ш12В требуется совместимая розетка исполнения 2РТТ32 с контактной схемой 12.

Серия 2РТТ взаимосочленяется с отдельными соединителями серий ШР и 2РТ-А при соответствии конструктивного исполнения и контактной схемы. Однако перед монтажом важно проверить полное обозначение ответной части, поляризацию, расположение контактов, способ подсоединения проводника и применимые технические условия.

При установке 2РТТ32Б1Ш12В следует учитывать сечение подключаемого проводника, допустимый ток нагрузки, качество обжатия или пайки контакта, защиту от натяжения кабеля и требования к заземлению экрана — если он предусмотрен конструкцией кабельной части.
