2РТТ32Б1Ш12В

Цена:

1750 ₽

Технические характеристики

2РТТ32Б1Ш12В

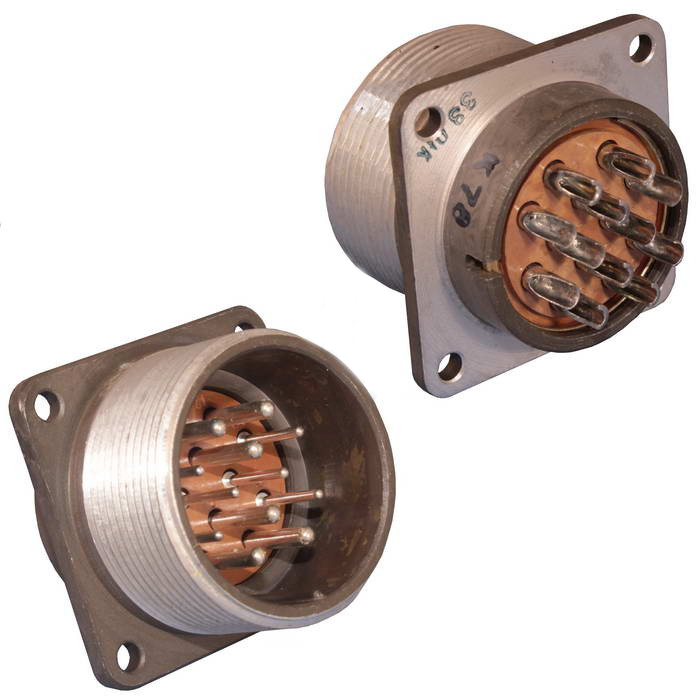

2РТТ32Б1Ш12В — это блочная вилка, представляющая собой цилиндрический низкочастотный пылебрызгозащищённый соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. +2
Соединитель подходит для внутреннего монтажа с экранированными и неэкранированными кабелями, имеет резьбовое сочленение и одношпоночную поляризацию корпусов.

Условное обозначение

2РТТ — тип: пылебрызгозащищённый соединитель.
32 — условный размер корпуса.
Б — блочный вид корпуса без патрубка.
1Ш — один контакт, вилка.
12 — сочетание контактов.
В — всеклиматическое исполнение.

Технические характеристики

Параметр	Значение
Рабочий ток на контакт	200 А +1
Максимальное напряжение постоянного тока	850 В
Диаметр контакта	9 мм +1
Покрытие контактов	серебро +1
Сопротивление контакта	не более 0,15 мОм +1
Сопротивление изоляции	не менее 5000 МОм +1
Количество сочленений-расчленений	500 +1
Минимальная наработка	1000 ч +1
Габаритные размеры	не более 44×40×40 мм
Метод монтажа	пайка

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учётом перегрева контактов до +180°C).
Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10 000 м/с² одиночные) и пониженное давление до 1,3×10⁻⁴ Па. +1
Срок сохраняемости — не менее 15 лет.

Описание

2РТТ32Б1Ш12В

2РТТ32Б1Ш12В: надёжный цилиндрический соединитель для промышленного оборудования

Соединитель 2РТТ32Б1Ш12В применяется для создания разъёмных электрических соединений в цепях промышленного, специального и приборного оборудования. Модель относится к низкочастотным цилиндрическим соединителям серии 2РТТ, рассчитанным на работу в условиях вибраций, механических воздействий и широкого температурного диапазона.

Что представляет собой 2РТТ32Б1Ш12В

Маркировка 2РТТ32Б1Ш12В отражает конструктивное исполнение изделия:

2РТТ — серия цилиндрических низкочастотных соединителей всеклиматического исполнения.
32 — условный размер корпуса.
Б — блочное, то есть приборное, исполнение корпуса.
1 — один контакт в изоляторе.
Ш — вилка со штыревым контактом.
12 — сочетание контактов, определяющее контактную группу.
В — всеклиматическое исполнение.

Таким образом, 2РТТ32Б1Ш12В — это приборная блочная вилка без патрубка, предназначенная для установки на корпус электротехнического устройства, шкафа, панели или другого оборудования.

Ключевые технические параметры

Исполнение 32Б1Ш12В использует один контакт диаметром 9 мм. Для такой контактной группы установлена рабочая токовая нагрузка до 200 А на одиночный контакт при равномерной нагрузке. Это позволяет применять разъём в силовых цепях, где требуется передача значительного тока через компактное разъёмное соединение.

Параметр	Значение
Серия	2РТТ
Тип	Цилиндрический низкочастотный соединитель
Исполнение	Блочная приборная вилка
Условный размер корпуса	32
Количество контактов	1
Диаметр контакта	9 мм
Номинальная токовая нагрузка	До 200 А
Рабочее напряжение	До 850 В, амплитудное значение
Резьба корпуса	М36×1,5
Максимальный наружный диаметр корпуса	32 мм
Монтажное отверстие	3,5 мм
Длина/габарит B max	До 40 мм

Серия 2РТТ рассчитана на использование в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Устойчивость к условиям эксплуатации

Разъём 2РТТ32Б1Ш12В ориентирован на эксплуатацию там, где обычные бытовые разъёмы не обеспечивают необходимой механической и климатической стойкости. Соединители серии обладают резьбовым сочленением и одношпоночной поляризацией корпуса, что помогает исключить неверную ориентацию при подключении ответной части.

Основные показатели серии:

Сопротивление контакта диаметром 9 мм — не более 0,15 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5 000 МОм.
Допустимый перегрев контактов — не более 50 °C.
Ресурс — не менее 500 циклов сочленения и расчленения.
Минимальная наработка — от 1 000 часов.
Срок сохраняемости — не менее 15 лет.
Диапазон рабочей температуры для 2РТТ — от −60 до +180 °C с учётом нагрева контактов.
Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5 000 Гц и механическим ударам.

Области применения

Разъём 2РТТ32Б1Ш12В может использоваться в качестве приборного силового ввода или вывода в оборудовании, где важны высокая токовая нагрузка, механическая прочность и надёжность фиксации. Типичные направления применения включают:

Электрошкафы, распределительные устройства и системы управления.
Силовые блоки, источники питания и преобразовательную технику.
Промышленную автоматику и испытательные стенды.
Транспортное, энергетическое и специальное оборудование.
Приборы, работающие при вибрации, температурных перепадах и механических нагрузках.
Системы, требующие быстрого разъединения силовой линии при обслуживании или замене узлов.

Блочное исполнение особенно удобно для стационарного монтажа на панели: разъём формирует надёжную точку подключения, а ответная кабельная часть обеспечивает разборное соединение с внешней линией.

Совместимость и монтаж

Соединители 2РТТ состоят из вилки и розетки; ответную часть необходимо выбирать с идентичным размером корпуса, количеством контактов и сочетанием контактов. Для 2РТТ32Б1Ш12В требуется совместимая розетка исполнения 2РТТ32 с контактной схемой 12.

Серия 2РТТ взаимосочленяется с отдельными соединителями серий ШР и 2РТ-А при соответствии конструктивного исполнения и контактной схемы. Однако перед монтажом важно проверить полное обозначение ответной части, поляризацию, расположение контактов, способ подсоединения проводника и применимые технические условия.

При установке 2РТТ32Б1Ш12В следует учитывать сечение подключаемого проводника, допустимый ток нагрузки, качество обжатия или пайки контакта, защиту от натяжения кабеля и требования к заземлению экрана — если он предусмотрен конструкцией кабельной части.
