Назначение и область применения

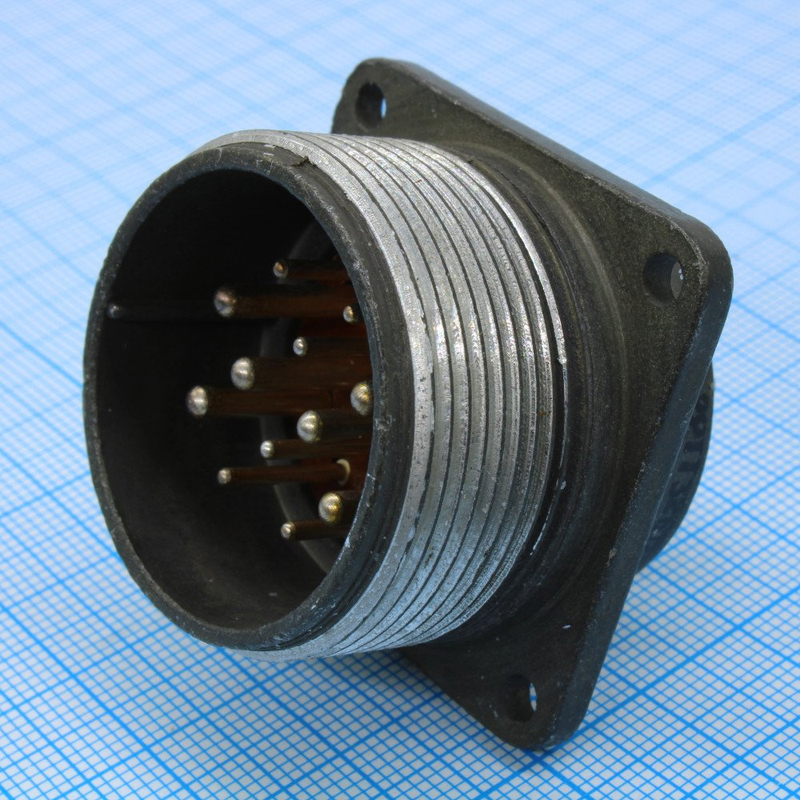

Низкочастотный цилиндрический электрический соединитель 2РТТ32Б19В представляет собой блочную вилку советского и российского производства из серии 2РТТ. Устройство предназначено для надёжного сочленения и расчленения электрических цепей в электронной и радиоэлектронной аппаратуре. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В.

Изделие применяется для коммутации проводов, кабелей, узлов и блоков в составе промышленного оборудования, измерительной техники, систем связи и аппаратуры специального назначения. Конструкция обеспечивает стабильное электрическое соединение при значительных механических нагрузках, перепадах температур и повышенной влажности.

Конструктивные особенности

Соединитель 2РТТ32Б19В выполнен в блочном исполнении и имеет 19 контактов. Условный размер корпуса — 32. Расшифровка обозначения изделия:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• Б — блочное исполнение;
• 19 — количество контактов;
• В — всеклиматическое исполнение.

Контактные элементы имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Монтаж соединителя — объёмный, с пайкой проводников к хвостовикам контактов. Фиксация ответной части — резьбовая, поляризация — одношпоночная, исключающая неправильное сочленение. Корпус рассчитан на многократное соединение и разъединение: допустимое количество циклов сочленений-расчленений достигает 500.

Технические характеристики

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм. Соединитель выдерживает вибрационные нагрузки частотой до 5000 Гц с ускорением до 1500 метров на секунду в квадрате, что соответствует 150 g. Устройство работает при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля и относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Эксплуатационные параметры

• Рабочая частота — до 3 МГц;
• Максимальное напряжение — 850 В амплитудного значения;
• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия;
• Сопротивление изоляции — не менее 5000 МОм;
• Количество сочленений-расчленений — до 500;
• Минимальный срок службы — 1000 часов;
• Сохраняемость — 15 лет.

Изделие относится к категории 2РТТ32 и имеет артикул 5898. Год выпуска партии, указанный в характеристиках, — 2016. Соединитель рассчитан на длительную эксплуатацию в составе стационарных и подвижных объектов, где требуется высокая надёжность электрических соединений в условиях воздействия внешних факторов.

Совместимость и монтаж

Блочная вилка 2РТТ32Б19В устанавливается на панель или корпус устройства. Ответной частью служит кабельная или блочная розетка соответствующего типоразмера с таким же числом контактов и сочетанием диаметров контактных элементов. Резьбовое соединение обеспечивает плотное прилегание и защиту от самопроизвольного расчленения при вибрациях. Пайка выполняется к контактным хвостовикам с тыльной стороны соединителя. При монтаже необходимо учитывать одношпоночную поляризацию, которая задаёт единственно возможное угловое положение ответной части.
