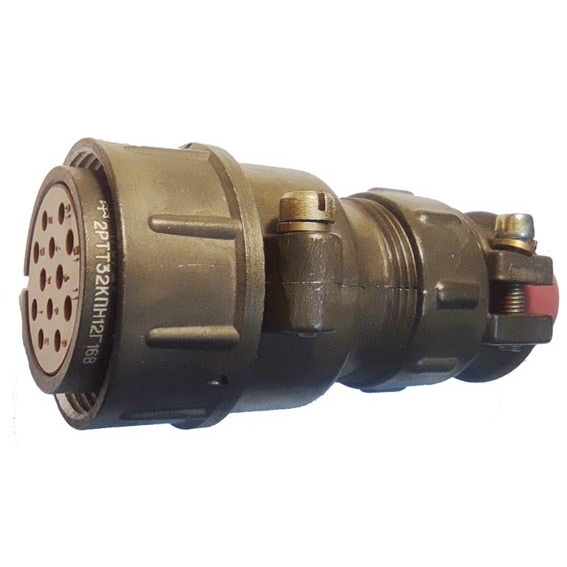

Назначение и область применения

Блочная приборная розетка 2РТТ32Б12В предназначена для установки в корпуса радиоэлектронной аппаратуры и работы в составе цилиндрических соединителей серии 2РТТ. Изделие используется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении от 700 до 850 В. Розетка относится к пылебрызгозащищённому и всеклиматическому исполнению, что позволяет применять её в оборудовании, эксплуатируемом в сложных условиях окружающей среды.

Соединитель рассчитан на пайку проводов и применяется в аппаратуре, где требуется надёжное разъёмное соединение с высокой механической устойчивостью. Изделие подходит для использования в промышленной электронике, измерительной технике, системах связи и другом оборудовании, работающем при значительных перепадах температур и повышенных вибрационных нагрузках.

Конструктивные особенности и технические характеристики

Маркировка изделия расшифровывается следующим образом: 2РТТ — тип соединителя пылебрызгозащищённого исполнения, 32 — условный размер корпуса, Б — блочный приборный вид корпуса без патрубка, 12 — количество контактов, В — всеклиматическое исполнение. Розетка содержит 12 контактов, из которых 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм, что соответствует сочетанию 16.

Контактные элементы имеют серебряное покрытие. Сопротивление контактов составляет до 2,5 мОм для контактов диаметром 1,5 мм и до 1 мОм для контактов диаметром 2,5 мм. Рабочие токи распределяются следующим образом:

• контакты диаметром 1,5 мм — до 10 А;
• контакты диаметром 2,5 мм — до 25 А;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс — 500 сочленений-расчленений.

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает вибрационные нагрузки частотой до 10000 Гц и ударные воздействия с ускорением до 10000 метров на секунду в квадрате.

Совместимость и замена

Розетка 2РТТ32Б12В является заменой розетки ШР32П12ЭГ1 в блочном исполнении. Изделие также аналогично соединителям ШР32П12ЭГ1Н и 2РТ32П12ЭГ1-А, что обеспечивает совместимость с ранее выпускавшимся оборудованием и позволяет использовать её при ремонте и модернизации аппаратуры.

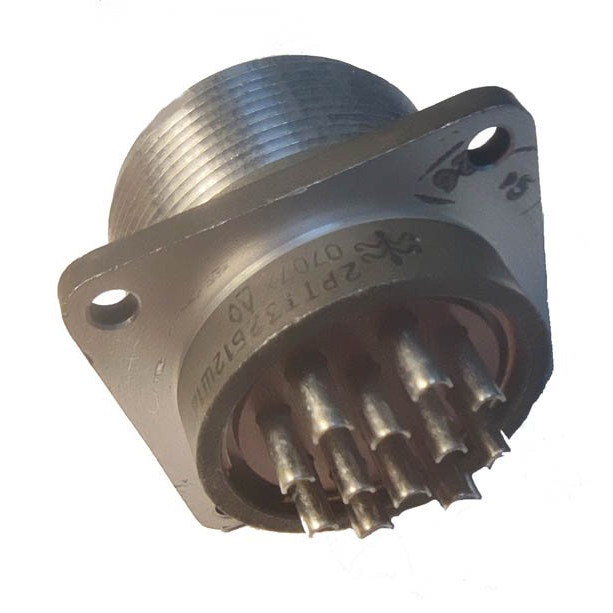

Ответной частью для данной розетки служит вилка типа 2РТТ32Б12Ш16В. При выборе пары необходимо учитывать соответствие количества и диаметров контактов, а также конструктивное исполнение корпуса.

Приёмка и условия поставки

Изделие прошло приёмку «ОТК», что подтверждает соответствие техническим требованиям и контроль качества на предприятии-изготовителе. Год выпуска — 2016. Артикул товара — 5892. Категория — 2РТТ32.
