Назначение и область применения

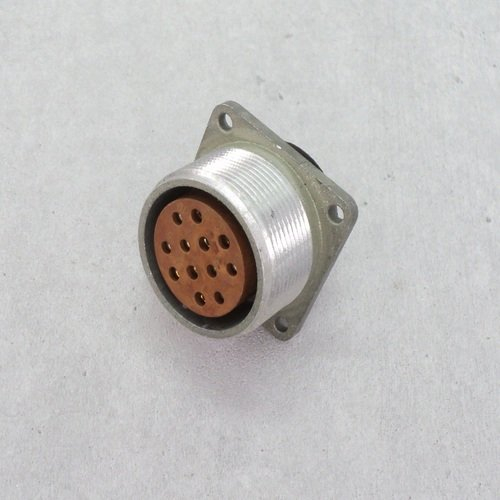

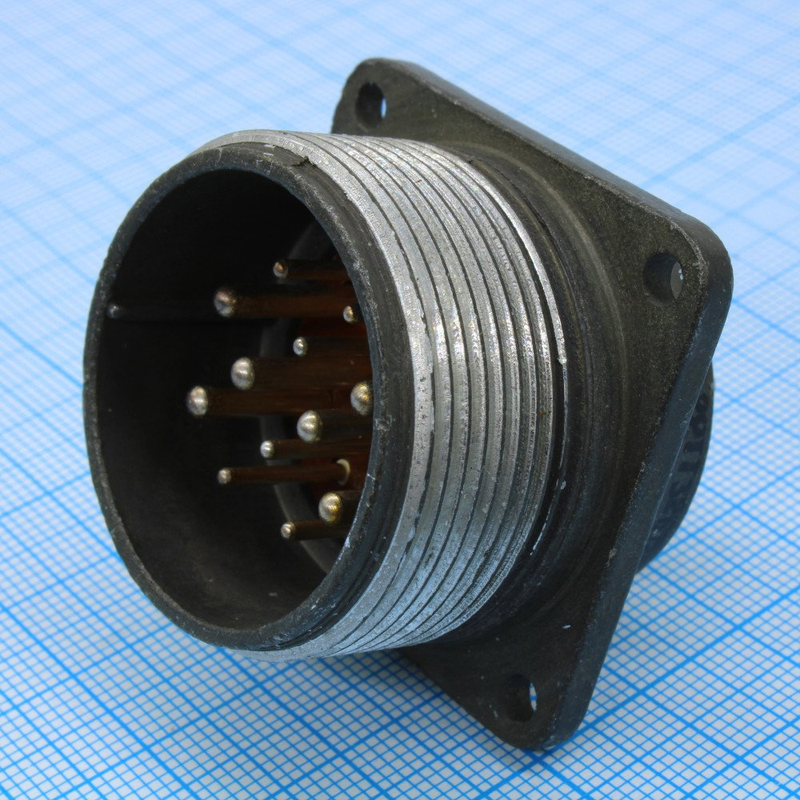

Электрический соединитель 2РТТ32Б12В «ОТК» представляет собой пылевлагозащищённую цилиндрическую розетку, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В. Изделие используется для надёжного разъёмного соединения кабельных и приборных линий в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи.

Розетка относится к категории 2РТТ32 и выполнена в блочном корпусе, что обеспечивает удобный монтаж на панели или шасси прибора. Конструкция рассчитана на эксплуатацию в составе стационарных и подвижных объектов, где предъявляются повышенные требования к стабильности электрического контакта, механической прочности и устойчивости к внешним воздействующим факторам.

Подтверждённые особенности и технические характеристики

Изделие выполнено во всеклиматическом исполнении, что подтверждается литерой «В» в обозначении и приёмкой «ОТК» 2016 года. Основные параметры электрического соединителя:

• Условный размер корпуса — 32, количество контактов — 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Монтаж контактов — пайка, патрубок отсутствует.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Сочленение — резьбовое, поляризация — одношпоночная.
• Покрытие контактов — серебро, предназначено для низкочастотных цепей.
• Срок службы — до 20 лет, наработка — 1000 часов, ресурс — не менее 500 циклов сочленений-расчленений.

Электрический соединитель сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 100 °C, при этом допускается кратковременная смена температурного режима до плюс 180 °C. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 10000 Гц с ускорением до 100 м/с² (10 g) и механические удары многократного действия с ускорением до 10000 м/с² (1000 g).

Условия эксплуатации и конструктивные особенности

Розетка 2РТТ32Б12В «ОТК» рассчитана на работу при пониженном атмосферном давлении до 1,3×10⁻⁴ Па, что позволяет применять её в аппаратуре, эксплуатируемой в условиях высокогорья или в герметичных отсеках с разреженной средой. Повышенная влажность окружающего воздуха до 98 процентов при температуре плюс 40 °C не приводит к нарушению электрических параметров и снижению сопротивления изоляции благодаря пылевлагозащищённому исполнению корпуса.

Блочная конструкция розетки обеспечивает жёсткую фиксацию на монтажной поверхности, а резьбовое сочленение с ответной частью исключает самопроизвольное расчленение при вибрациях и ударных нагрузках. Одношпоночная поляризация предотвращает неправильную ориентацию контактов при стыковке и защищает их от механических повреждений. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную передачу сигналов в низкочастотных цепях.

Структура обозначения

Обозначение 2РТТ32Б12В расшифровывается следующим образом: 2РТТ — тип соединителя, 32 — размер корпуса, Б — блочный корпус, 12 — число контактов, В — всеклиматическое исполнение. Артикул изделия — 5888. Изделие прошло приёмку «ОТК» в 2016 году и предназначено для применения в электрических цепях в качестве приборного блочного разъёма условного размера 32.
