Назначение и область применения

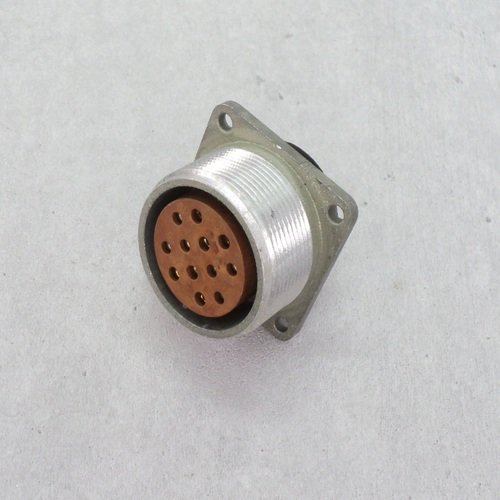

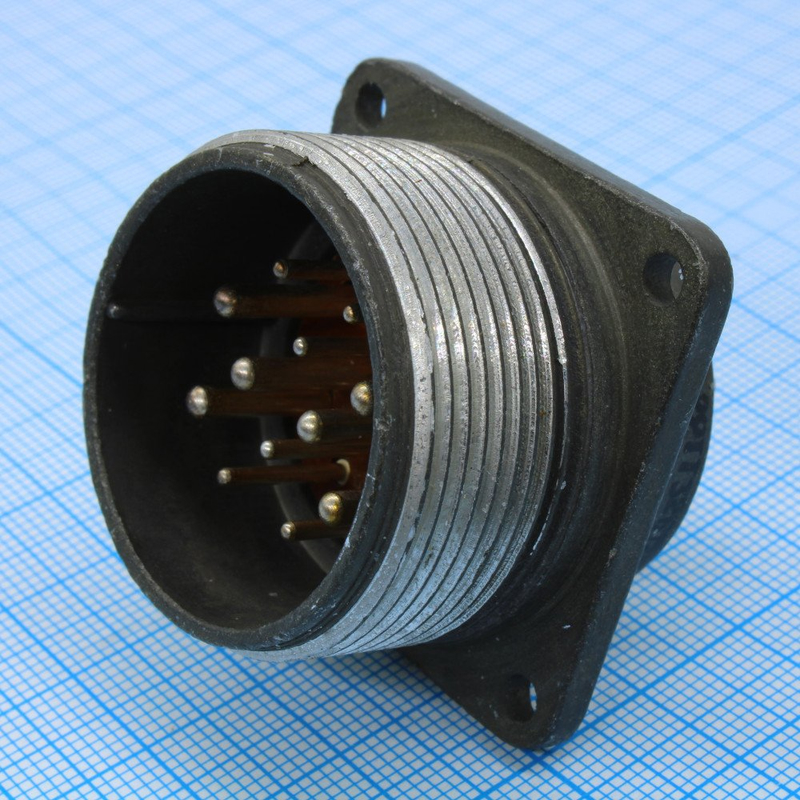

Приборная розетка 2РТТ32Б12В относится к серии пылебрызгозащищённых электрических соединителей типа 2РТТ. Изделие предназначено для установки в радиоэлектронную и радиотехническую аппаратуру, где требуется надёжное разъёмное соединение электрических цепей в условиях возможного воздействия пыли и водяных брызг. Соединитель применяется для коммутации цепей постоянного и переменного тока в блочных конструкциях, измерительных приборах, промышленной электронике и аппаратуре связи.

Розетка выполнена в приборном исполнении, что предполагает её монтаж непосредственно на корпус устройства или на приборную панель. Ответная часть — вилка — может быть как кабельной, так и блочной. Благодаря пылебрызгозащищённому корпусу соединение сохраняет работоспособность при эксплуатации в помещениях с повышенной запылённостью и при кратковременном воздействии влаги.

Технические особенности

Условное обозначение 2РТТ32Б12В расшифровывается следующим образом: индекс 2РТТ указывает на тип соединителя — пылебрызгозащищённый, число 32 определяет условный размер корпуса, буква «Б» обозначает приборный вид корпуса, число 12 — количество контактов, буква «Г» — розетка, сочетание 16 характеризует вариант расположения контактов, а литера «В» означает всеклиматическое исполнение.

Соединитель оснащён двенадцатью контактами, из которых шесть контактов имеют диаметр 1,5 мм и шесть контактов — диаметр 2,5 мм. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Монтаж проводников выполняется методом пайки.

Электрические параметры

• Рабочий ток на контакт диаметром 1,5 мм — до 10 А; по отдельным источникам — до 20 А.
• Рабочий ток на контакт диаметром 2,5 мм — до 25 А; по отдельным источникам — до 35 А.
• Максимальное рабочее напряжение — до 700 В; по отдельным источникам — до 850 В.
• Сопротивление электрического контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление электрического контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм; по отдельным источникам — не менее 5000 МОм.

Надёжность и эксплуатационные характеристики

Конструкция соединителя рассчитана на 500 циклов сочленения-расчленения, что подтверждает его механическую износостойкость и пригодность для многократного использования. Всеклиматическое исполнение «В» допускает эксплуатацию изделия в широком диапазоне климатических условий, включая районы с холодным и умеренным климатом, при условии соблюдения требований по монтажу и подключению.

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость в условиях повышенной влажности. Пылебрызгозащищённое исполнение корпуса предотвращает попадание посторонних частиц внутрь соединения, что особенно важно при размещении аппаратуры в производственных помещениях, на транспортных объектах и в подвижных установках.

Приборная розетка 2РТТ32Б12В применяется в составе разъёмных соединений, где требуется сочетание повышенной токовой нагрузки, устойчивости к внешним воздействиям и возможности неоднократного перекоммутирования цепей. Изделие подходит для ремонта и модернизации действующего оборудования, а также для комплектации новых радиоэлектронных устройств.
