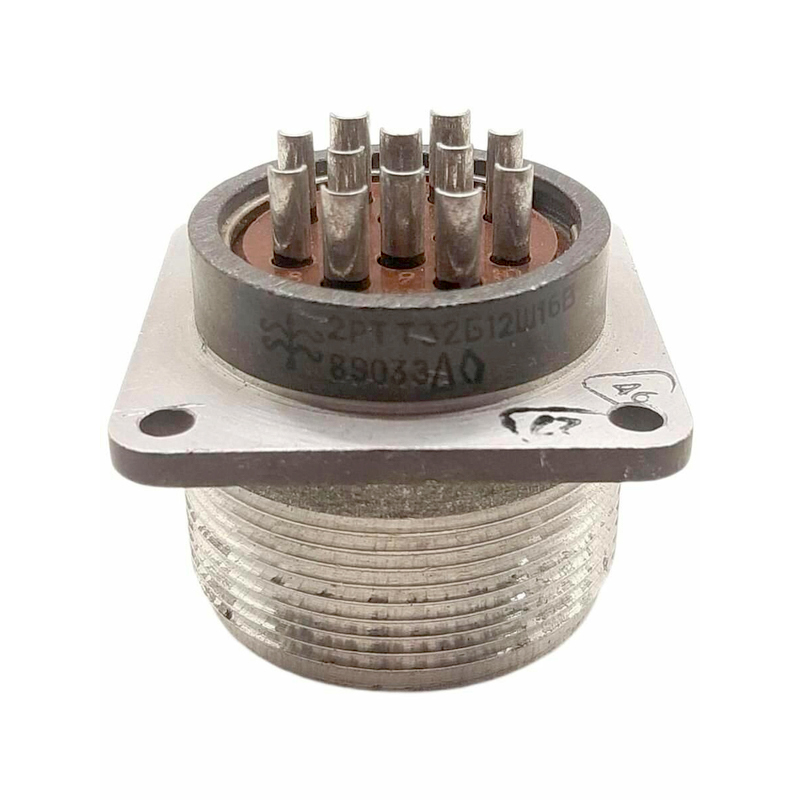

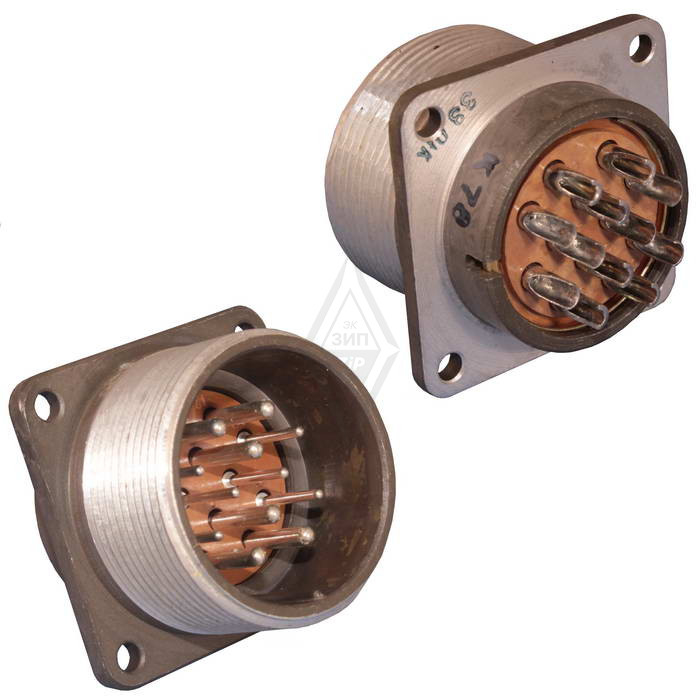

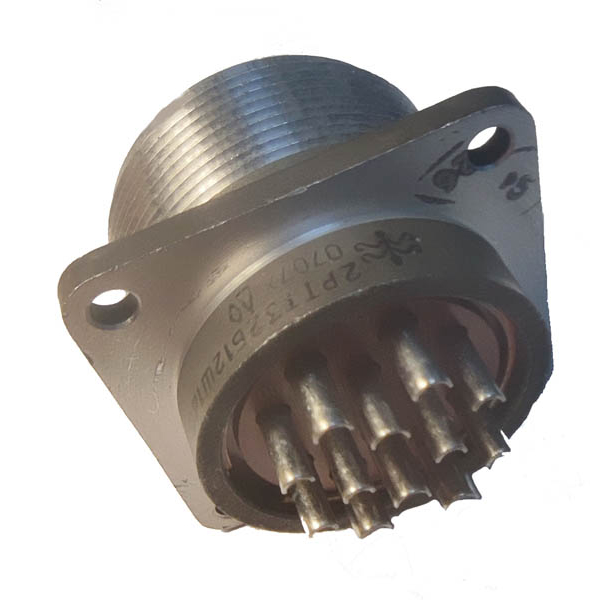

Назначение соединителя 2РТТ32Б12Ш16В

2РТТ32Б12Ш16В — это блочная вилка из серии цилиндрических низкочастотных соединителей 2РТТ, выпускаемая компанией АО «НПО «Каскад». Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Вилка применяется в приборных корпусах, где требуется пайка проводов и стабильный электрический контакт в условиях повышенных механических и климатических нагрузок.

Серия 2РТТ представляет собой теплостойкие тропикоустойчивые соединители, что определяет их использование в аппаратуре, работающей в сложных условиях эксплуатации. Данная модель поставляется с приемкой «ОТК» и датой выпуска 2024 год.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его конструктивных параметрах. Ниже приведена расшифровка каждого элемента обозначения.

• 2РТТ — серия теплостойких тропикоустойчивых соединителей.
• 32 — условный размер корпуса, соответствующий диаметру 32.
• Б — блочный тип исполнения, то есть приборный.
• 12 — число контактов.
• Ш — вилка.
• 16 — сочетание контактов.
• В — всеклиматическое исполнение.

Соединитель имеет условный размер корпуса 32, 12 контактов с сочетанием 16 (Ш16), выполнен без патрубка и оснащен резьбовой фиксацией. Корпус изготовлен из металла, изолятор — из карболита. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление. Диаметры контактов составляют от 1,5 до 2,5 мм, рабочие токи — от 10 до 25 А.

Технические характеристики

Изделие рассчитано на эксплуатацию в жестких условиях и обладает следующими подтвержденными параметрами.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Частота тока: до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Сопротивление изоляции: не менее 1000 МОм.
• Наработка: 1000 часов.
• Количество циклов сочленений-расчленений: до 500.
• Выдерживаемая синусоидальная вибрация: от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате.
• Механические удары: до 10000 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.

Вилка обеспечивает пылевлагозащиту, что подтверждает ее пригодность для применения в аппаратуре, подверженной воздействию пыли и влаги. Всеклиматическое исполнение гарантирует работоспособность изделия в различных климатических зонах.

Применение и эксплуатационные качества

Соединитель 2РТТ32Б12Ш16В применяется в приборных корпусах для пайки проводов. Блочное исполнение позволяет устанавливать вилку непосредственно на шасси или в корпус прибора, обеспечивая удобство монтажа и обслуживания. Резьбовая фиксация предотвращает самопроизвольное расчленение соединения при вибрациях и ударах.

Благодаря металлическому корпусу и карболитовому изолятору изделие устойчиво к тепловым и механическим воздействиям. Серебряное покрытие контактов снижает переходное сопротивление и повышает надежность электрического соединения. Диапазон рабочих токов от 10 до 25 А и диаметры контактов от 1,5 до 2,5 мм позволяют использовать вилку в силовых и сигнальных цепях низкой частоты.

Изделие выпускается с приемкой «ОТК», что подтверждает его соответствие установленным техническим требованиям. Дата выпуска — 2024 год. Соединитель предназначен для эксплуатации в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется надежное и долговечное электрическое соединение.
