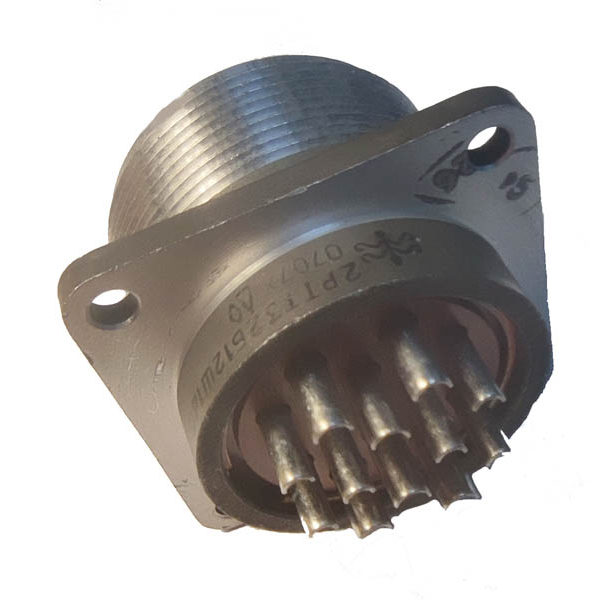

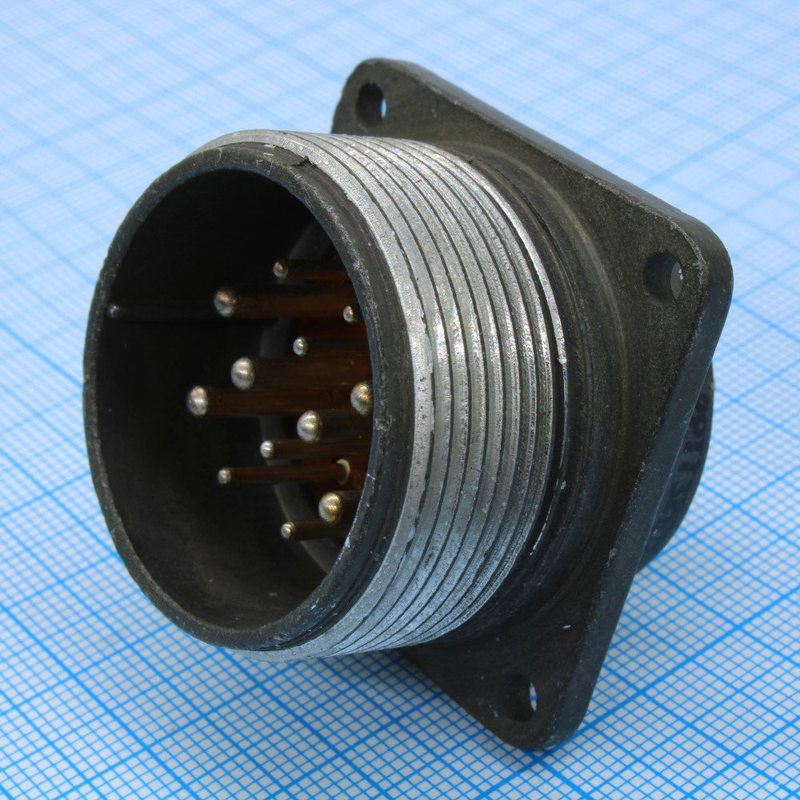

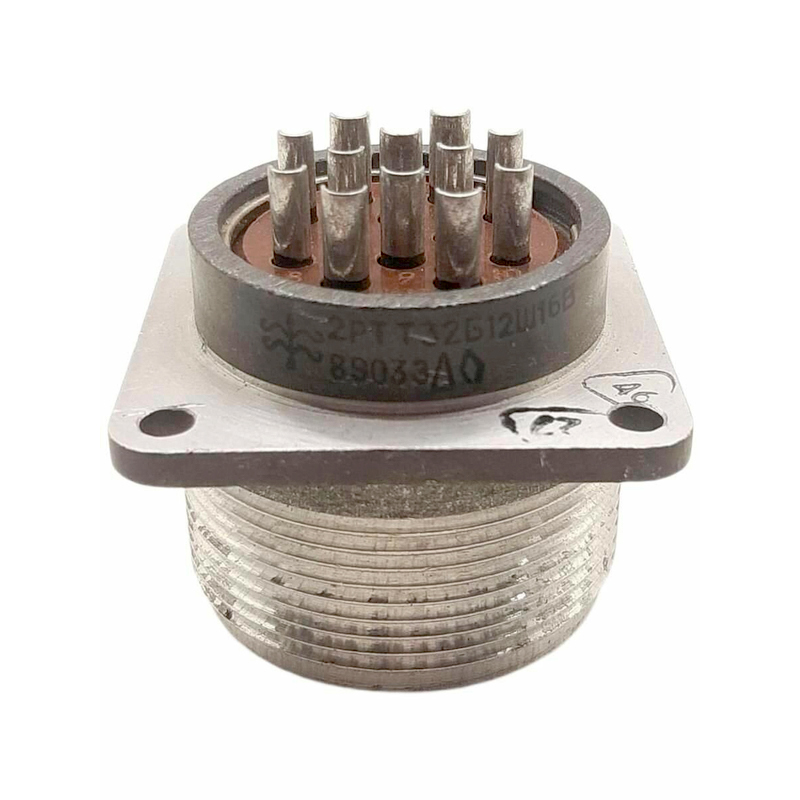

2РТТ32Б12Ш16: надёжный цилиндрический разъём для промышленной аппаратуры

Разъём 2РТТ32Б12Ш16 относится к серии низкочастотных цилиндрических электрических соединителей 2РТТ, применяемых для создания разъёмных соединений в цепях питания, управления, сигнализации и измерения. Исполнение предназначено для приборного монтажа и подходит для радиоэлектронной, промышленной, транспортной и специальной аппаратуры, где важны механическая прочность, стабильность контакта и защита от внешних воздействий.

Конструкция и расшифровка

Обозначение 2РТТ32Б12Ш16 указывает на ключевые конструктивные признаки изделия:

• 2РТТ — серия круглых низкочастотных пылебрызгозащищённых соединителей.

• 32 — условный размер корпуса.

• Б — блочное, или приборное, исполнение для установки на корпусе оборудования, панели или шкафу.

• 12 — контактная вставка на 12 контактов.

• Ш — штыревой тип контактной части, то есть вилка.

• 16 — код расположения контактов во вставке.

Блочная вилка 2РТТ32Б12Ш16 используется совместно с ответной кабельной частью. Резьбовое соединение фиксирует половины разъёма и снижает риск самопроизвольного рассоединения при вибрации, перемещении оборудования или случайном натяжении кабеля. Для серии характерна одношпоночная поляризация: она помогает исключить неправильную ориентацию вилки и розетки при подключении.

Электрические и эксплуатационные особенности

Соединители серии 2РТТ рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В амплитудного значения. Контактные элементы выполняются с серебряным покрытием, что способствует низкому переходному сопротивлению и сохранению электрической стабильности в процессе эксплуатации.

Для 2РТТ важны следующие общие характеристики серии:

Указанные параметры относятся к семейству 2РТТ; точные допустимые значения для конкретной контактной вставки, сечения проводов и исполнения следует сверять с технической документацией на изделие.

Где применяется 2РТТ32Б12Ш16

Разъём 2РТТ32Б12Ш16 востребован в оборудовании, где требуется передать несколько независимых электрических цепей через панель или корпус прибора. Наличие 12 контактов позволяет объединить в одном интерфейсе питание, дискретные сигналы, цепи управления, обратную связь от датчиков и резервные линии.

Типичные области применения:

• Промышленные шкафы управления и автоматика.

• Измерительные комплексы и испытательные стенды.

• Радиотехнические и электронные приборы.

• Системы связи и телеметрии.

• Транспортное, энергетическое и специальное оборудование.

• Кабельные жгуты, требующие быстрого обслуживания и замены.

• Аппаратура, работающая при вибрации, повышенной влажности и перепадах температуры.

Конструкция серии предусматривает использование как экранированных, так и неэкранированных кабелей в соответствующих кабельных исполнениях с прямыми либо угловыми патрубками. Это упрощает формирование соединения в условиях ограниченного монтажного пространства.

На что обратить внимание при подборе

При использовании 2РТТ32Б12Ш16 необходимо сопоставить не только название разъёма, но и всю структуру соединения. Прежде всего проверяют соответствие ответной части по серии, типоразмеру корпуса, числу контактов и схеме их расположения. Также важно убедиться, что штыревой вариант вилки сочетается с гнездовой контактной частью ответного соединителя.

Перед монтажом рекомендуется проверить:

• Совместимость контактной схемы 12Ш16 с ответной розеткой.

• Диаметр и токовую нагрузку каждого контакта.

• Сечение и тип подключаемого кабеля.

• Требования к экранированию линии.

• Способ прокладки кабеля и необходимость прямого либо углового вывода.

• Наличие достаточного пространства для резьбового сочленения.

• Условия среды: температуру, влажность, вибрацию и вероятность попадания влаги.

• Требования к маркировке контактов и распайке кабельного жгута.

2РТТ32Б12Ш16 — это практичное решение для формирования многоконтактного приборного интерфейса с резьбовой фиксацией и устойчивостью к промышленным условиям эксплуатации. Его 12-контактная конфигурация особенно удобна для аппаратуры, где требуется компактно объединить несколько силовых, управляющих и сигнальных цепей в одном разъёмном узле.
