Назначение и область применения

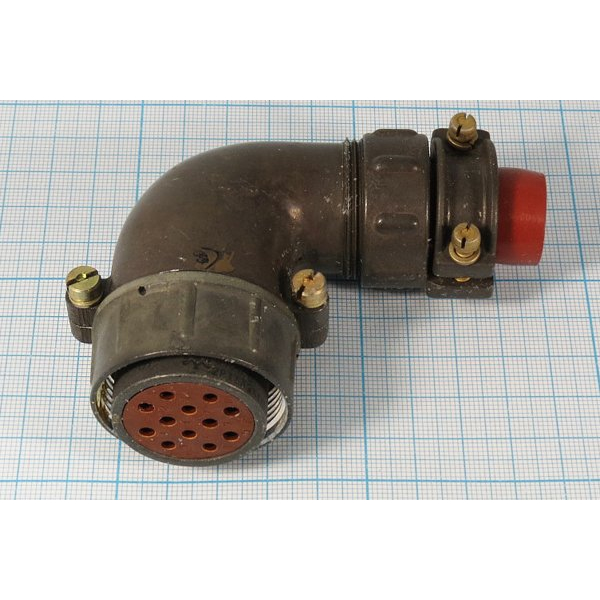

Розетка 2РТТ32Б12Г16В производства НПО «Каскад» представляет собой цилиндрический низкочастотный соединитель приборного типа. Изделие предназначено для обеспечения надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре и эксплуатируется в цепях переменного и постоянного тока. Приборный тип корпуса без патрубка позволяет использовать розетку при объемном монтаже внутри блоков и стоек, где важны компактность и удобство подключения жгутов.

Условный размер корпуса — 32. Розетка применяется в составе вилочно-розеточных соединений с ответными вилками соответствующего типоразмера, в частности с вилкой 2РТТ32Б12Ш16В. Такое сочетание обеспечивает стабильную передачу сигнала и питания в составе кабельных сборок и межблочных коммутаций.

Подтверждённые особенности и технические характеристики

Конструкция розетки включает 12 контактов, рассчитанных на пайку проводов. Исполнение «ОТК» подтверждает прохождение приемки отделом технического контроля, год выпуска — 2024. Покрытие контактов — серебро, что способствует снижению переходного сопротивления и повышению надежности электрического контакта. Корпус розетки блочный, без кожуха, брызгопылезащищенный, оснащен гайкой для неэкранированного кабеля и резьбовой фиксацией.

Основные технические параметры изделия:

• сопротивление изоляции — до 1000 МОм;
• номинальная частота — 3000 Гц;
• максимальное рабочее напряжение — от 700 до 850 В в зависимости от условий эксплуатации;
• минимальная наработка — 1000 часов;
• число сочленений-расчленений — не менее 500;
• рабочий диапазон температур — от минус 60 до плюс 180 градусов Цельсия.

Розетка устойчива к резким сменам температуры и пониженному давлению (1,3 на 10 в степени минус 3 Паскаля). Изделие выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары с ускорением до 10 000 метров на секунду в квадрате. Перечисленные свойства подтверждают пригодность соединителя для работы в жестких условиях эксплуатации.

Совместимость, нормативная база и комплектация

Розетка 2РТТ32Б12Г16В соответствует техническим условиям ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС RU C-RU.АБ53.В.00929/21. Для формирования разъемного соединения изделие применяется совместно с ответными вилками типоразмера 2РТТ32 с числом контактов 12, например с вилкой 2РТТ32Б12Ш16В.

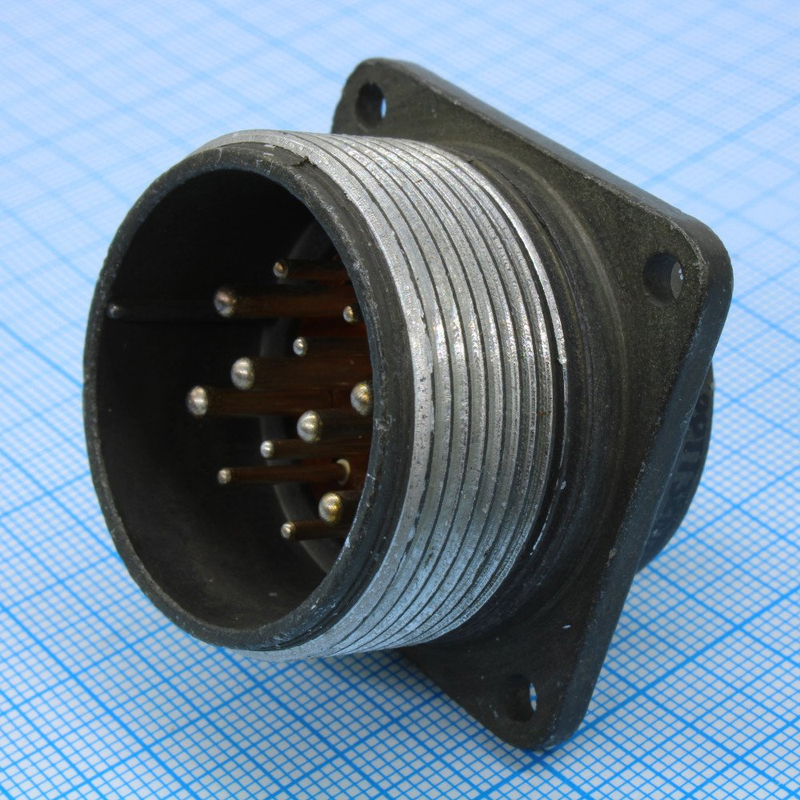

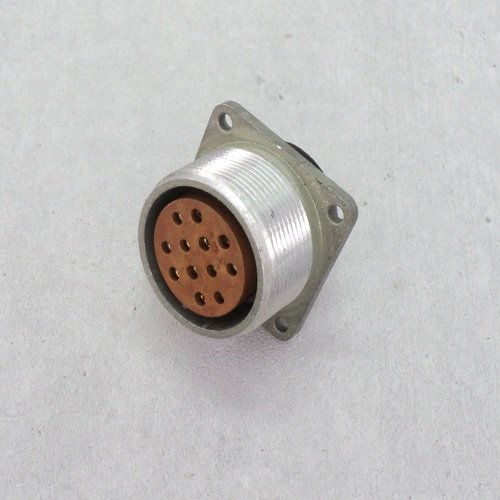

Монтаж выполняется объемным способом с резьбовой фиксацией, для подключения неэкранированного кабеля предусмотрена гайка. Подключение проводов осуществляется пайкой, что обеспечивает надежный и долговечный электрический контакт. На фото представлена типовая розетка данной модели с монтажными фланцами и контактами.

Изделие востребовано в производстве радиоэлектронной аппаратуры, приборостроении и радиотехнике, где требуется устойчивое к вибрациям, ударам и перепадам температур соединение цепей переменного и постоянного тока.

Ключевые параметры в сводном виде

• Тип изделия — розетка цилиндрического низкочастотного соединителя;
• Категория — 2РТТ32;
• Артикул — 50641;
• Производитель — Каскад;
• Приемка — ОТК;
• Год выпуска — 2024;
• Число контактов — 12;
• Способ подключения — пайка проводов;
• Покрытие контактов — серебро.
