Назначение и область применения

Низкочастотный цилиндрический электрический соединитель 2РТТ32Б10Ш1В «5» относится к серии 2РТТ и предназначен для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в электрических цепях переменного и постоянного тока частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение до 700 В).

Соединитель рассчитан на эксплуатацию в составе приборов с повышенными требованиями к механической устойчивости и надёжности контактных соединений. Конструкция обеспечивает стабильное электрическое соединение в условиях воздействия вибрационных и ударных нагрузок, что делает изделие востребованным в промышленной, измерительной и связной аппаратуре.

Приёмка «5» подтверждает соответствие изделия установленным требованиям по результатам приёмо-сдаточных испытаний и допускает его применение в составе ответственной радиоэлектронной аппаратуры.

Конструктивные особенности

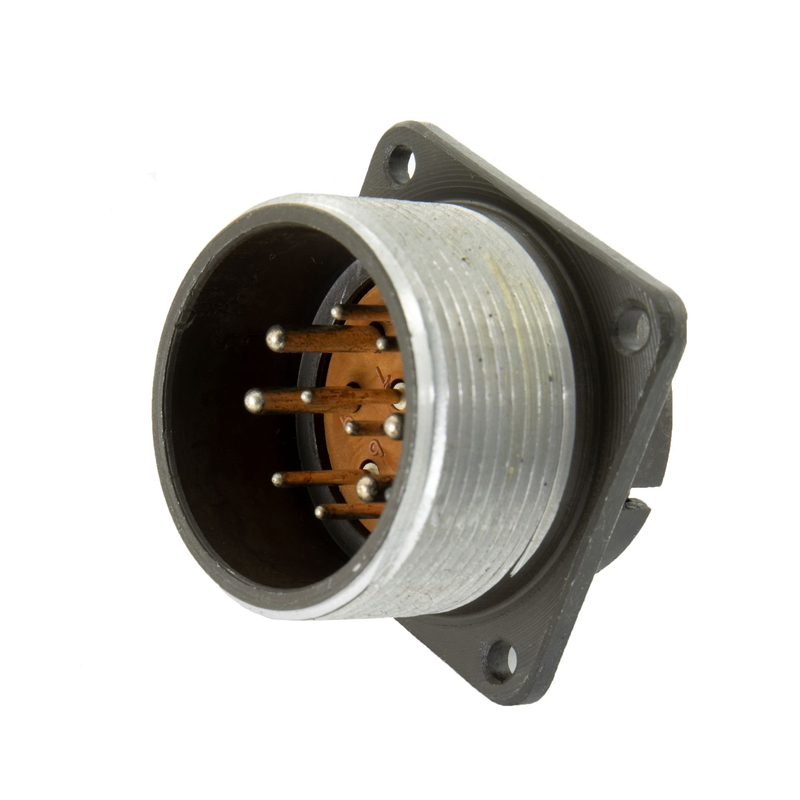

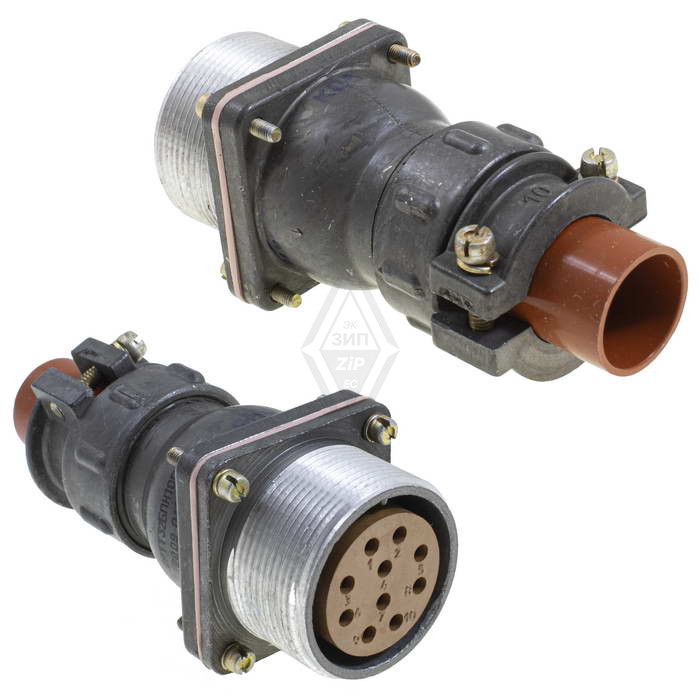

Соединитель состоит из двух частей: блочной вилки и кабельной розетки. Буква «Ш» в обозначении указывает на вилку, буква «Б» — на блочный тип исполнения. Сочленение частей осуществляется с помощью резьбового соединения, монтаж производится пайкой.

Корпус имеет пылебрызгозащищённое исполнение, условный размер корпуса — 32. Общее количество контактов — 10, сочетание контактов — 1Ш. Контактные элементы покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Соединитель выполнен во всеклиматическом исполнении (В) и работоспособен в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, с кратковременным повышением температуры до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Технические параметры и условия эксплуатации

• Диапазон частот: до 3 МГц
• Максимальное рабочее напряжение: до 850 В (амплитудное значение до 700 В)
• Количество контактов: 10 (сочетание 1Ш)
• Условный размер корпуса: 32
• Покрытие контактов: серебро
• Способ монтажа: пайка
• Тип соединения: резьбовое
• Исполнение: всеклиматическое (В)
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия, кратковременно до плюс 180 градусов Цельсия
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Па
• Вибрационные нагрузки: от 1 до 1000 Гц, ускорение до 100 метров на секунду в квадрате (10g)
• Ударные нагрузки: одиночные до 10000 метров на секунду в квадрате (1000g), многократные до 1500 метров на секунду в квадрате (150g)
• Сопротивление изоляции: не менее 1000 МОм
• Наработка: не менее 1000 часов
• Количество сочленений-расчленений: не менее 500
• Срок сохраняемости: 15 лет

Надёжность и ресурс

Изделие рассчитано на длительную эксплуатацию в составе аппаратуры с высокими требованиями к безотказности. Минимальная наработка составляет 1000 часов при сохранении заявленных электрических параметров. Конструкция допускает не менее 500 циклов сочленения и расчленения без потери качества контактирования.

Срок сохраняемости соединителя составляет 15 лет, что подтверждает устойчивость применяемых материалов и покрытий к старению при соблюдении условий хранения. Сопротивление изоляции не менее 1000 МОм обеспечивает надёжное разделение цепей и отсутствие утечек в широком диапазоне климатических воздействий.

Сочетание серебряного покрытия контактов, пылебрызгозащищённого корпуса и резьбового сочленения обеспечивает стабильность соединения при механических нагрузках и неблагоприятных условиях окружающей среды.
