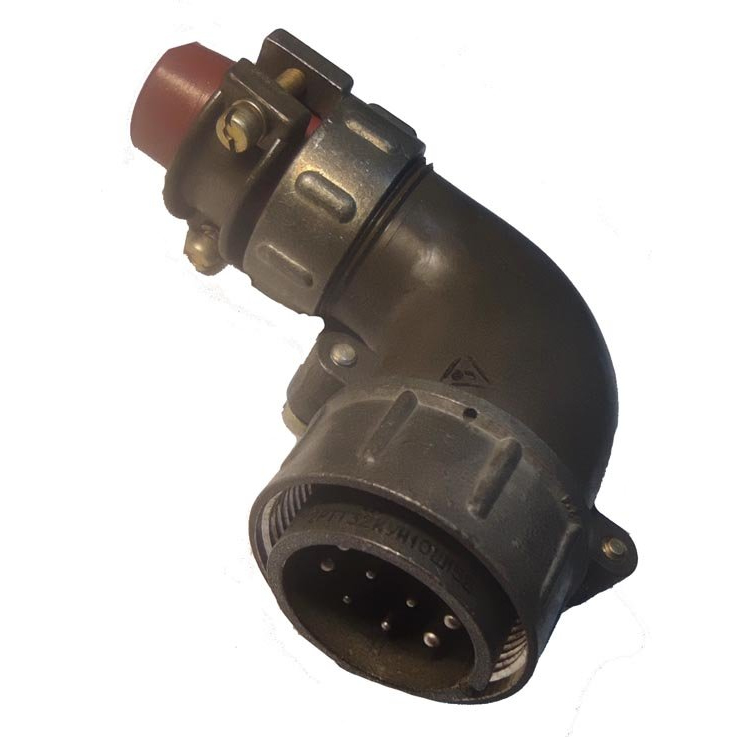

Назначение соединителя 2РТТ32Б10Ш15В

Блочная вилка 2РТТ32Б10Ш15В предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 850 В (амплитудное значение) и применяется в составе радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией. Соединитель относится к категории низкочастотных цилиндрических разъёмов теплостойкого тропикоустойчивого исполнения и может эксплуатироваться в условиях повышенной влажности, температурных перепадов и механических нагрузок.

Изделие выполняет функцию прямой замены устаревшего соединителя ШР32П10ЭШ1 в блочном варианте. Это позволяет использовать вилку 2РТТ32Б10Ш15В при модернизации действующего оборудования без изменения посадочных мест и ответных частей. Конструкция сохраняет совместимость по габаритным размерам и расположению контактов.

Подтверждённые технические особенности

Соединитель имеет блочный тип корпуса без патрубка и оснащён контактами с серебряным покрытием. Количество контактов составляет 10 штук, сочетание контактов — Ш15. Монтаж осуществляется методом пайки. Изделие относится к разъёмам объёмного типа, что обеспечивает стабильное электрическое соединение при вибрационных и ударных воздействиях.

Основные электрические и механические характеристики:

• максимальное рабочее напряжение — от 700 до 850 В;
• токовая нагрузка на контакт — 20 А при диаметре контакта 1,5 мм или 35 А при диаметре контакта 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрациям — до 10000 метров на секунду в квадрате;
• устойчивость к ударам — до 1500 метров на секунду в квадрате;
• устойчивость к пониженному давлению — до 1,3 на 10 в минус четвёртой степени паскаля.

Всеклиматическое исполнение подтверждает возможность применения изделия в различных климатических зонах, включая тропический климат с высокой влажностью. Теплостойкое исполнение обеспечивает сохранение рабочих характеристик при повышенных температурах, а тропикоустойчивость исключает разрушение материалов под воздействием плесени и агрессивной среды.

Применение и совместимость

Вилка 2РТТ32Б10Ш15В используется в электрических цепях постоянного и переменного тока в составе промышленного оборудования, измерительной аппаратуры, систем связи и других радиоэлектронных устройств. Благодаря резьбовой фиксации обеспечивается надёжное удержание ответной части при вибрациях и ударных нагрузках, что особенно важно для бортовой аппаратуры и стационарных установок.

Прямая совместимость с соединителем ШР32П10ЭШ1 позволяет применять данную вилку в качестве запасной части для ремонта и восстановления ранее выпущенного оборудования. При замене не требуется подбор новых ответных розеток или изменение монтажной схемы — установка выполняется в штатные посадочные места.

Конструктивное исполнение

Блочная вилка не имеет патрубка, что упрощает монтаж на панелях и корпусах оборудования. Контакты с серебряным покрытием снижают переходное сопротивление и повышают коррозионную стойкость. Пайка контактов обеспечивает долговечное соединение с проводниками и исключает самопроизвольное размыкание при тряске.

Резьбовая фиксация гарантирует плотное сочленение с ответной частью и предотвращает случайное расчленение при эксплуатации. Корпус изделия рассчитан на многократные циклы соединения и разъединения без потери электрических характеристик.
