2РТТ32Б10Ш15В — это цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель производства Элекон (исполнение «5»), предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Он используется в приборах и оборудовании, где требуется надежное соединение контактов в условиях вибрации, ударов и экстремальных температур. Соединитель всеклиматического исполнения, устойчив к пониженному давлению и специальным факторам.

Вилка блочная имеет 10 контактов: 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм (расшифровка «10Ш15В»). Материал контактов — серебро, корпус — карболит.

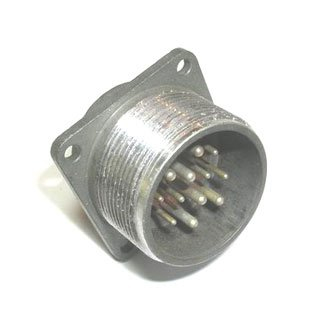

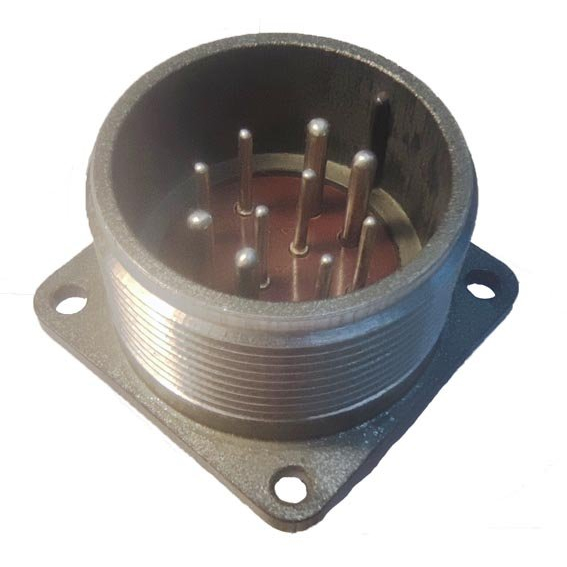

На фото показан типичный вид соединителя в заводской упаковке.

Максимальное рабочее напряжение — 700–850 В, токовая нагрузка — до 20 А на контакты Ø1,5 мм и до 35 А на Ø2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

• Температура: от -60 °С до +100 °С (с перегревом контактов до +180 °С).

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удары: одиночные — 10000 м/с² (1000 g), многократные — 1500 м/с² (150 g).

• Сочленения-расчленения: 500 циклов, наработка — 1000 ч.
