2РТТ32Б10Ш1 — это низкочастотный цилиндрический соединитель советского/российского производства, используемый для соединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители типа 2РТТ пылебрызгозащищенные, негерметичные, теплостойкие и тропикоустойчивые, применяются для подключения проводов, кабелей, узлов и блоков.

Конструкция

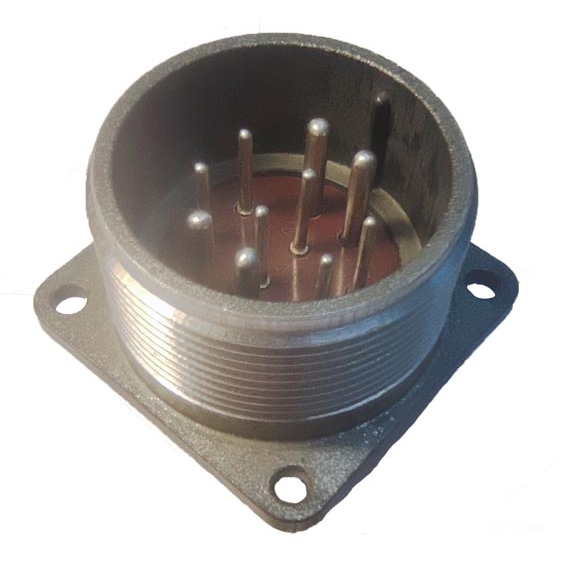

Состоит из вилки (Ш) и розетки, которые могут быть блочными (Б) или кабельными. Данная модель — блочная вилка без патрубка объёмного монтажа с резьбовой фиксацией. Условный размер корпуса — 32, общее количество контактов — 10, сочетание контактов — 15 (вероятно, распределение по диаметрам).

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 32 — условный размер корпуса.

• Б — блочный корпус.

• 10 — количество контактов.

• Ш — вилка.

• 1 — сочетание контактов (вариант).

• В конце часто указывается всеклиматическое исполнение (В).

Технические характеристики

Максимальный рабочий ток на контакт — до 20–35 А в зависимости от диаметра (1,5 или 2,5 мм), общее сопротивление изоляции — не менее 5000 МОм. Работает при температурах от -60 до +100 °C, выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с²), влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.
