Назначение и область применения

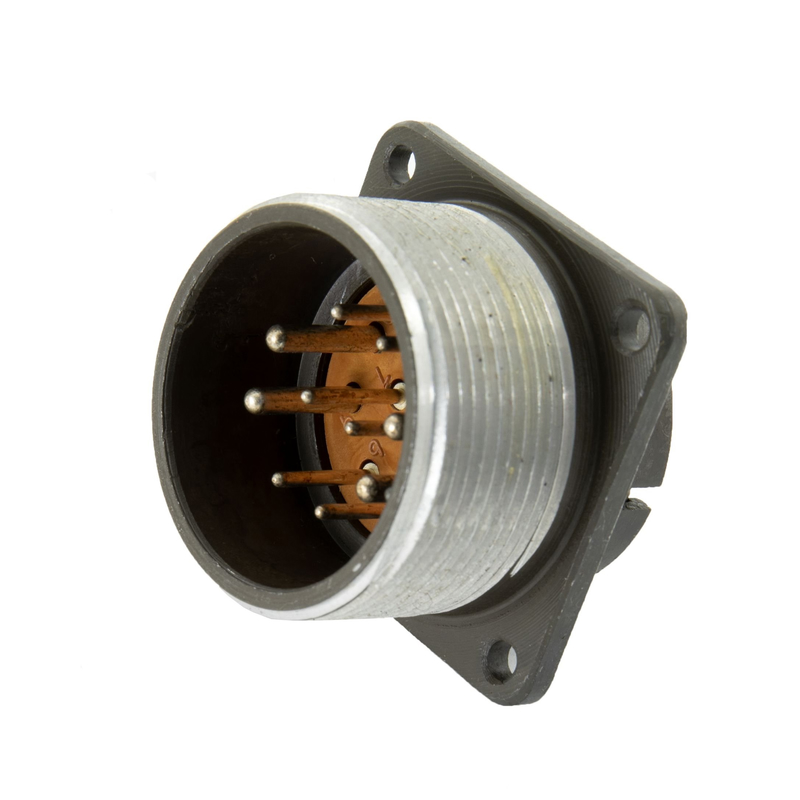

Разъём 2РТТ32Б10Г1В производства завода «Элекон» — это электрический соединитель цилиндрического типа серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока. Изделие применяется в промышленных и специальных электрических системах, где требуется надёжное и стабильное соединение проводников, а также защита контактной группы от воздействия пыли и брызг.

Модель имеет приёмку «5» (ОСМ), что подтверждает её соответствие требованиям, предъявляемым к изделиям ответственного назначения. Такой разъём востребован в приборостроении, на производственных объектах и в составе кабельных сборок, где важны долговечность и устойчивость к внешним воздействиям.

Конструктивные особенности и характеристики

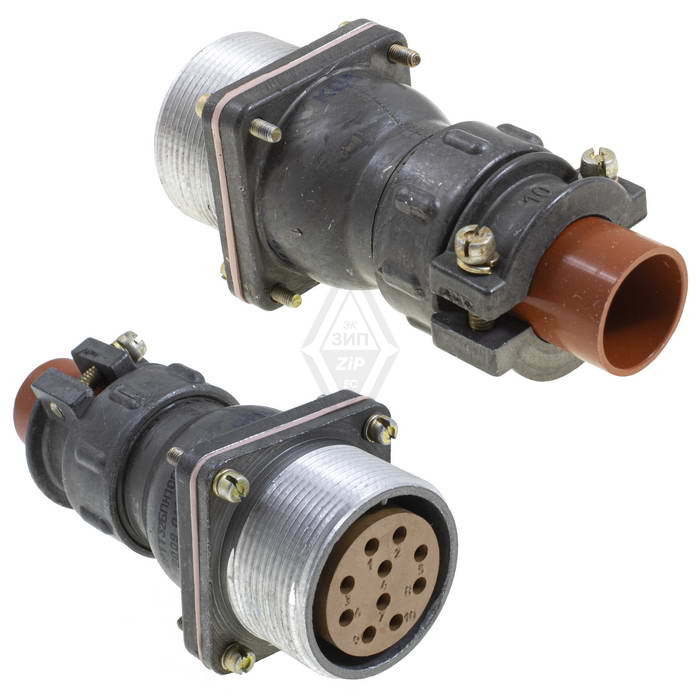

Серия 2РТТ32 имеет условный размер корпуса 32 миллиметра. Это определяет габариты соединителя и его посадочные размеры при монтаже в прибор или на кабель. Конструктивно изделие состоит из вилки и розетки, которые обеспечивают разъёмное соединение электрических цепей.

Исполнение Б10Г1В обычно представляет собой розетку с десятью контактами и золотистым покрытием контактных элементов. Золотистое покрытие improves проводимость и снижает переходное сопротивление, что положительно сказывается на надёжности соединения при длительной эксплуатации.

• Тип: электрический цилиндрический разъём (соединитель) серии 2РТТ.
• Производитель: АО «Элекон».
• Нормативный документ: ТУ ГЭ0.364.120ТУ.
• Условный размер корпуса: 32 миллиметра.
• Исполнение: Б10Г1В (розетка, 10 контактов, золотистое покрытие).
• Приёмка: «5» (ОСМ).
• Рабочее напряжение: до 850 вольт.
• Рабочая частота: до 3 мегагерц.
• Рабочий ток на контакт: от 20 до 200 ампер в зависимости от модификации.
• Степень защиты: пылебрызгозащищённое исполнение.

Электрические параметры

Разъём рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 мегагерц при напряжении до 850 вольт. Рабочий ток, приходящийся на один контакт, может достигать от 20 до 200 ампер в зависимости от конкретной модификации серии. Количество контактов в серии 2РТТ32 варьируется от 1 до 47, что позволяет подбирать изделие под конкретную задачу подключения.

Защита от внешних воздействий

Соединители серии 2РТТ относятся к пылебрызгозащищённым. Это означает, что конструкция препятствует проникновению внутрь пыли и капель воды, что важно при работе оборудования в цехах, на открытых площадках под навесом и в других условиях с повышенной запылённостью или влажностью.

Применение и комплектация

Разъёмы 2РТТ32Б10Г1В применяются для соединения электрических цепей в приборных и кабельных вариантах исполнения. Вилка и розетка образуют разъёмное соединение, которое можно многократно сочленять и расчленять в процессе эксплуатации или технического обслуживания.

1. Приборное применение — монтаж соединителя непосредственно на корпус прибора или блока.
2. Кабельное применение — установка на кабель для организации гибкой связи между устройствами.
3. Промышленные системы — использование в составе силовых и сигнальных цепей производственного оборудования.
4. Специальные системы — эксплуатация в составе изделий ответственного назначения благодаря приёмке «5».

Изделие выпускается заводом «Элекон» по техническим условиям ГЭ0.364.120ТУ. При подборе конкретной модификации следует учитывать требуемое число контактов, допустимый ток и напряжение цепи, а также условия окружающей среды, в которых будет работать соединитель. Разъём поставляется в виде вилки и розетки, обеспечивающих надёжное соединение в заданных режимах работы.
