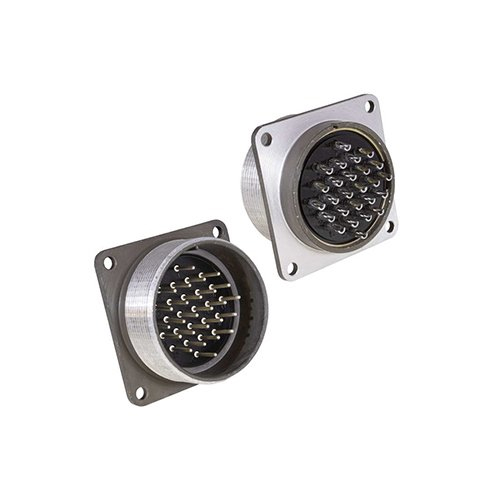

Назначение соединителя 2РТТ32Б10Г1В «5»

Низкочастотный цилиндрический электрический соединитель 2РТТ32Б10Г1В «5» блочного типа предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает разъемное соединение с резьбовой фиксацией, что гарантирует надежный механический контакт и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Соединитель рассчитан на работу с сигналами частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция блочного типа предполагает установку изделия на приборную панель или корпус оборудования, при этом кабельная часть подключается через ответную вилку. Применение данного соединителя целесообразно в промышленной электронике, измерительной технике, системах связи и телеметрии, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров.

Подтверждённые технические особенности

Обозначение 2РТТ32Б10Г1В «5» содержит исчерпывающую информацию о конструктивных и эксплуатационных характеристиках изделия. Расшифровка маркировки выглядит следующим образом:

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 32 — условный размер корпуса;
• Б — блочный корпус, приборная часть без патрубка;
• 10 — количество контактов;
• Г1 — тип контактов: силовые, предназначенные для внутреннего монтажа;
• В — всеклиматическое исполнение;
• «5» — категория приемки, подтверждающая проведение соответствующих контрольных испытаний.

Электрические параметры

Соединитель рассчитан на рабочий ток до 10 А на каждый контакт. Сопротивление изоляции составляет не менее 5 МОм, что обеспечивает надежное разделение цепей и минимизацию токов утечки. Изделие работает в диапазоне частот до 3 МГц, что позволяет использовать его в низкочастотных трактах радиоэлектронной аппаратуры без существенных искажений передаваемого сигнала.

Механическая стойкость и условия эксплуатации

Конструкция соединителя выдерживает вибрационные нагрузки с ускорением до 300 метров в секунду за секунду в диапазоне частот до 5000 герц, а также одиночные и многократные удары с ускорением до 10000 метров в секунду за секунду. Резьбовая фиксация сочленяемых частей обеспечивает сохранение контакта при воздействии внешних механических факторов. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает всеклиматическое исполнение изделия и возможность применения в жестких условиях окружающей среды.

Применение и монтаж

Соединитель 2РТТ32Б10Г1В «5» применяется в составе блоков радиоэлектронной аппаратуры, где требуется выносное подключение кабельных сборок к приборам. Блочное исполнение корпуса упрощает установку на шасси или панель: изделие закрепляется через отверстие в корпусе, а кабельная часть фиксируется резьбовым соединением.

Монтаж проводов осуществляется пайкой внутреннего типа. Количество контактов — 10, что позволяет организовать несколько независимых цепей в одном разъеме. Минимальная наработка изделия составляет 1000 часов, допустимое количество сочленений и расчленений — 500 циклов, срок сохраняемости — 15 лет. Эти показатели подтверждают долговечность соединителя и его пригодность для длительной эксплуатации в составе стационарного и подвижного оборудования.

Категория приемки «5» означает, что изделие прошло приемо-сдаточные испытания в соответствии с установленными требованиями и пригодно для применения в аппаратуре ответственного назначения.
