Назначение

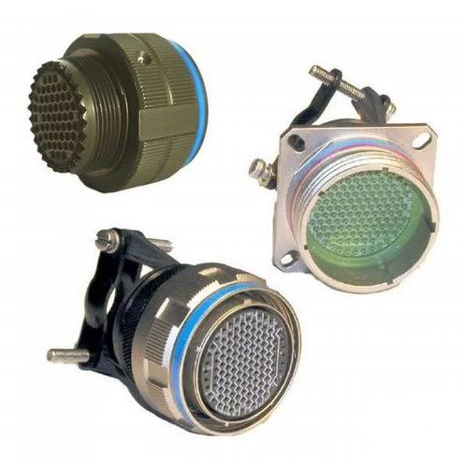

Низкочастотный цилиндрический соединитель 2РТТ32Б10Г1В «5» блочного типа с резьбовой фиксацией предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, устойчивого к воздействию пыли, брызг и специальных факторов.

Конструкция соединителя обеспечивает надёжное механическое сочленение ответных частей за счёт резьбового крепления, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Соединитель рассчитан на эксплуатацию в составе стационарной и подвижной аппаратуры, где требуется многократное подключение и отключение кабельных сборок.

Расшифровка обозначения

Маркировка 2РТТ32Б10Г1В «5» содержит полную информацию о конструктивных особенностях изделия:

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 32 — условный размер корпуса;
• Б — блочный корпус, предназначенный для установки на панель или шасси аппаратуры;
• 10 — количество контактов;
• Г1 — вариант контактной группы или спецификации исполнения;
• В — всеклиматическое исполнение;
• «5» — категория приёмки, обозначающая приёмку «5» по установленной классификации.

Технические характеристики

Соединитель 2РТТ32Б10Г1В «5» обладает следующими подтверждёнными электрическими и механическими параметрами:

• Рабочий ток — до 10 А на контакт в зависимости от сечения подключаемых проводников;
• Сопротивление изоляции — не менее 5000 МОм;
• Вибрационная устойчивость — до 5000 Гц с ускорением 300 м/с²;
• Устойчивость к механическим ударам — до 10000 м/с²;
• Диапазон рабочих температур — от минус 60 до плюс 100 °C;
• Предельная относительная влажность — до 98% при температуре плюс 40 °C;
• Пониженное атмосферное давление — до 1,3·10 в минус четвёртой степени Па.

Надёжность и стойкость

Соединитель обеспечивает стабильную работу в жёстких условиях эксплуатации благодаря применению материалов, устойчивых к перепадам температур, повышенной влажности и механическим воздействиям. Всеклиматическое исполнение подтверждает возможность применения изделия в различных климатических зонах без дополнительной защиты от атмосферных факторов.

Показатели надёжности включают минимальную наработку 1000 часов, допустимое количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет. Данные характеристики позволяют использовать соединитель в аппаратуре с длительным сроком службы и периодическим обслуживанием.

Применение

2РТТ32Б10Г1В «5» применяется в качестве блочного разъёма для межблочных и внутриблочных соединений радиоэлектронной аппаратуры, контрольно-измерительных приборов, систем связи и другого оборудования, работающего в диапазоне частот до 3 МГц. Блочный корпус обеспечивает удобство монтажа на несущие конструкции, а резьбовая фиксация ответной части гарантирует надёжность контакта при эксплуатации.

Изделие подходит для использования в условиях воздействия пыли и брызг, что расширяет область его применения в аппаратуре, эксплуатируемой вне герметичных отсеков. Категория приёмки «5» свидетельствует о проведении приёмо-сдаточных испытаний в соответствии с установленными требованиями.
