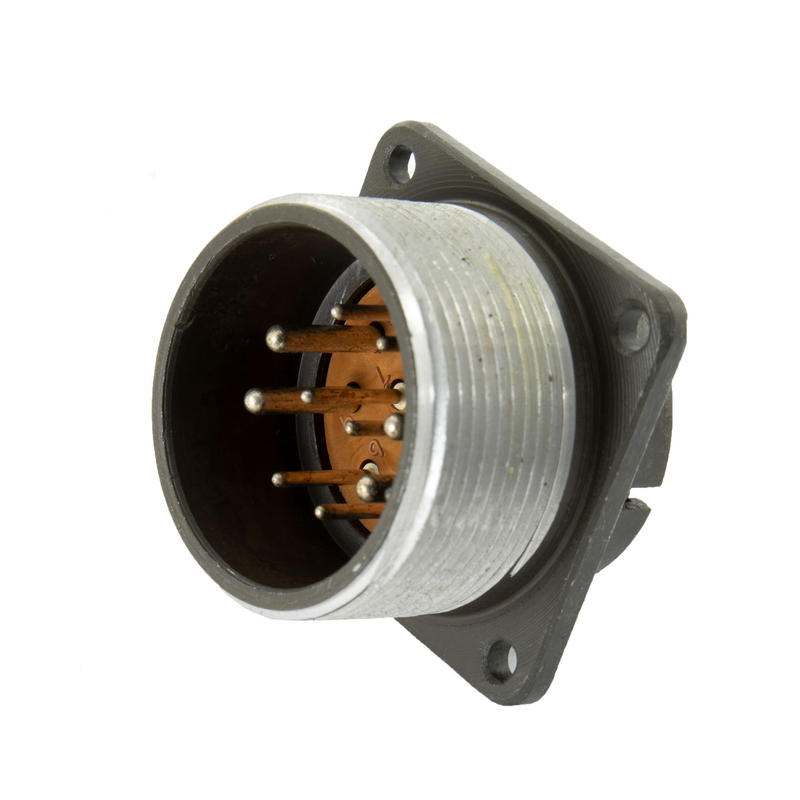

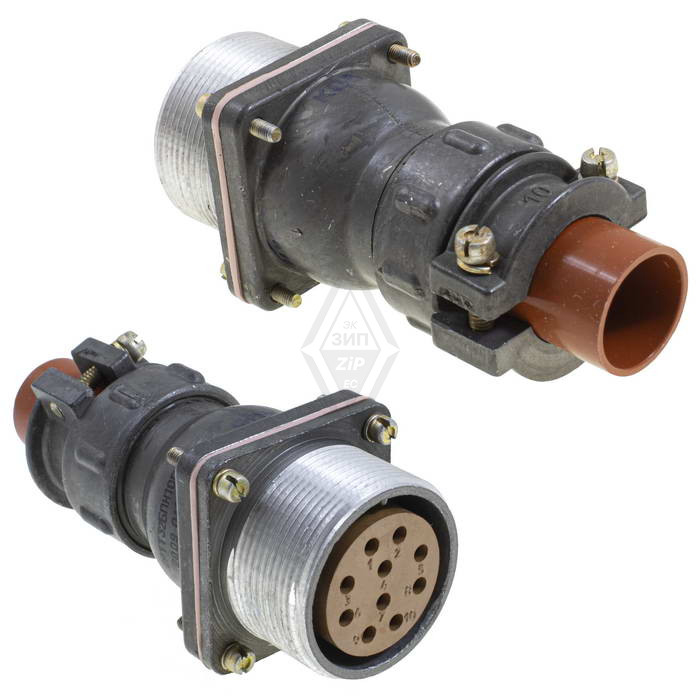

2РТТ32Б10Г1 — это низкочастотный цилиндрический электрический соединитель блочного типа с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТТ — тип соединителя, 32 — условный размер корпуса, Б — блочный корпус, 10 — количество контактов, Г1 — вероятно, указание на золотое покрытие контактов или специфику (аналогично Г в других моделях серии), В — всеклиматическое исполнение.

Назначение и применение

Соединитель используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он подходит для различных электро- и радиоаппаратов, включая приборы с жесткими условиями эксплуатации.

Основные характеристики

• Рабочий ток на контакт: от 0,15 до 2,5 А в зависимости от сечения.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Рабочая температура: от -60 до +100 °C.

• Вибрация: синусоидальная 1–5000 Гц с ускорением до 300 м/с² (30 g).

• Удары: одиночные до 10000 м/с² (1000 g), многократные до 1500 м/с² (150 g).

• Наработка: минимум 1000 часов, 500 циклов сочленений-расчленений.

Монтаж выполняется пайкой объемного типа, покрытие контактов — серебро или золото, корпус негерметичный, теплостойкий и тропикоустойчивый.
