Назначение и область применения

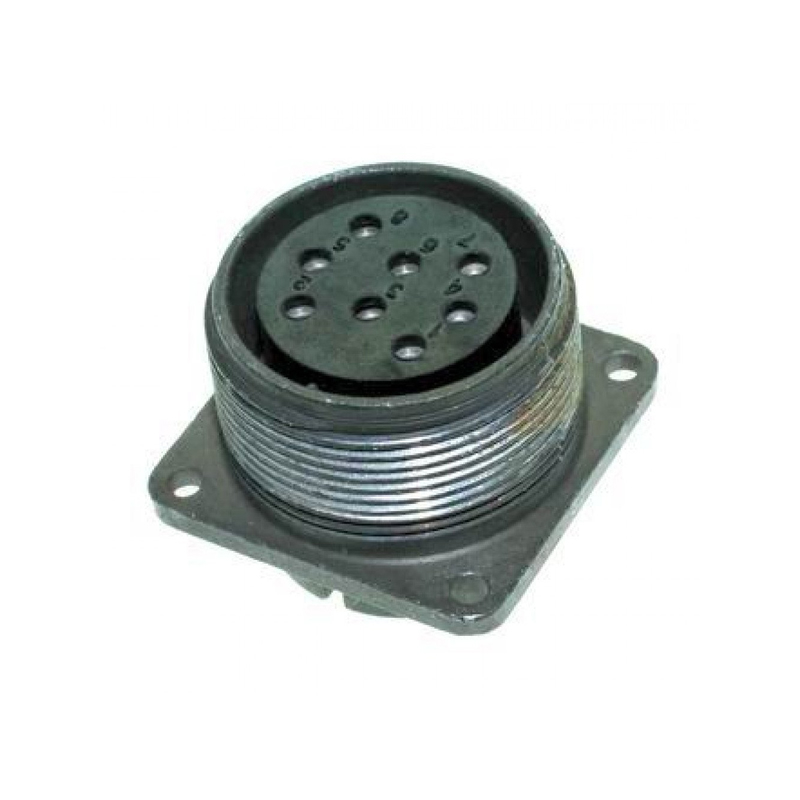

Приборная вилка 2РТТ32Б-8Ш-42В относится к серии цилиндрических теплостойких низкочастотных соединителей 2РТТ и предназначена для надежного соединения электрических цепей в составе блочной аппаратуры. Изделие применяется во внутренних электрических цепях постоянного и переменного тока с частотой до 3 кГц, напряжением до 850 В амплитудного значения и токовой нагрузкой на контакт до 20 А. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, где требуется устойчивость к механическим и климатическим воздействиям.

Конструкция вилки блочного типа обеспечивает установку на корпус прибора или панель, а серебряные контакты с пайкой для монтажа гарантируют стабильное электрическое соединение. Изделие выполнено в негерметичном всеклиматическом исполнении и может использоваться в различных отраслях промышленности, включая приборостроение, автоматизированные системы управления и электротехническое оборудование.

Технические характеристики

Соединитель 2РТТ32Б-8Ш-42В имеет следующие подтверждённые параметры:

• Максимальная общая токовая нагрузка — 80 А.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Количество сочленений-расчленений — не менее 500 циклов.
• Наработка — минимум 1000 часов.

Указанные характеристики подтверждают высокую надёжность электрического соединения и длительный срок службы при соблюдении условий эксплуатации. Возможность многократного сочленения и расчленения позволяет использовать вилку в аппаратуре, требующей периодического обслуживания или замены модулей.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне внешних воздействий и сохраняет работоспособность в жёстких условиях.

• Вибрационные нагрузки — от 1 до 5000 Гц с ускорением до 30 g.
• Одиночные ударные нагрузки — до 1000 g.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3·10 в минус четвёртой степени Па.

Теплостойкое исполнение и всеклиматическое исполнение (литера В в обозначении) позволяют применять соединитель в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и в условиях значительных перепадов температур и разрежённой атмосферы.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит информацию о типе, корпусе, количестве контактов и исполнении.

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый цилиндрический.
• 32 — условный размер корпуса.
• Б — блочный корпус.
• 8 — количество контактов.
• Ш — вилка.
• 42 — сочетание контактов диаметром 1,5 мм.
• В — всеклиматическое исполнение.

Серебряные контакты обеспечивают низкое переходное сопротивление и устойчивость к окислению, а пайка для монтажа позволяет выполнять надёжное присоединение проводников непосредственно к контактным лепесткам. Блочная конструкция корпуса упрощает установку вилки на несущие элементы аппаратуры и обеспечивает жёсткую фиксацию ответной части соединителя.

Изделие поставляется как самостоятельная сборочная единица и предназначено для комплектации радиоэлектронной аппаратуры, блоков питания, систем управления и другого оборудования, где требуется разъёмное соединение с высокой степенью защиты от внешних воздействий.
