Назначение и область применения

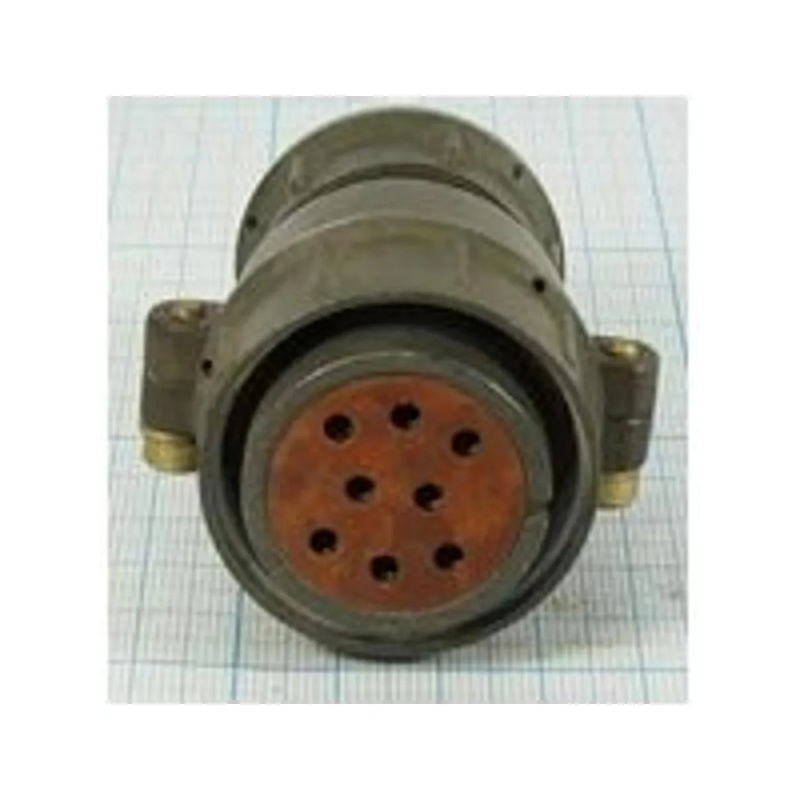

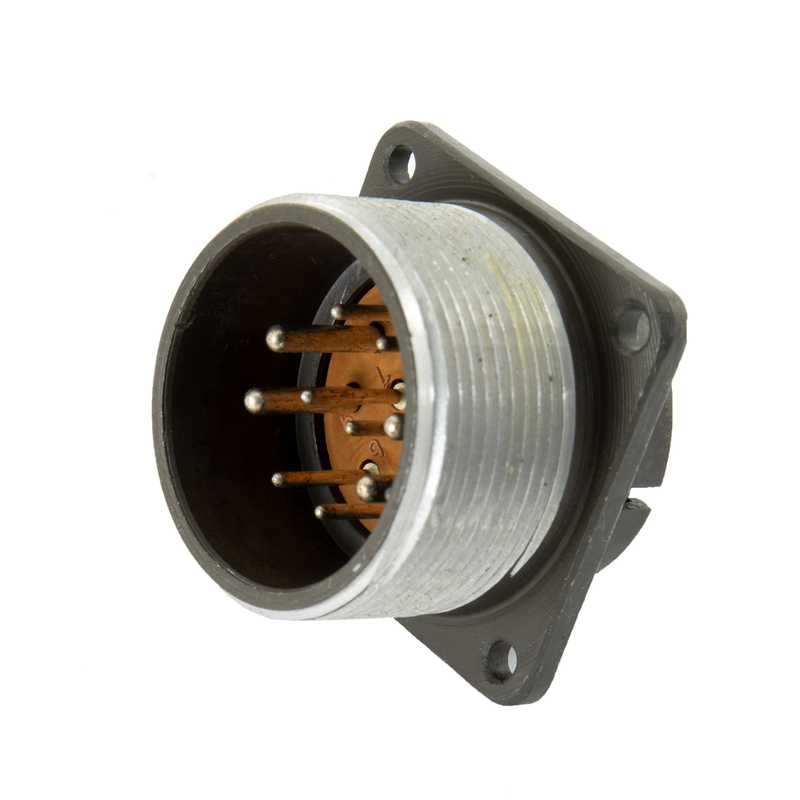

2РТТ32Б-8Г-14В — это цилиндрический низкочастотный электрический соединитель, выполненный в виде блочной (приборной) розетки. Изделие относится к серии 2РТТ и предназначено для работы в цепях низкой частоты в аппаратуре общего и специального назначения. Соединитель устанавливается на панель устройства и работает в паре с кабельными вилками серий 2РТ-А, ШР и аналогичными по конструкции ответными частями.

Благодаря всеклиматическому исполнению разъём пригоден для эксплуатации в широком диапазоне климатических условий. Он применяется в промышленном оборудовании, измерительных приборах, блоках питания, системах управления и другой аппаратуре, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Расшифровка обозначения

• 2РТТ — серия цилиндрических низкочастотных разъёмов: негерметичных, теплостойких, тропикоустойчивых.
• 32 — условный размер корпуса, определяющий габариты фланца и корпуса соединителя.
• Б — вид корпуса: приборный, предназначен для панельной или блочной установки.
• 8Г — восемь контактов типа «гнездо» (розетка), круглые контакты диаметром 2,5 мм.
• 14 — сочетание контактов: конфигурация контактного поля «14» с 8 контактами диаметром 2,5 мм.
• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне температур и влажности.

Электрические характеристики

• Количество контактов: 8 штук.
• Диаметр контакта: около 2,5 мм.
• Максимальный рабочий ток на один контакт: до 35 А.
• Суммарный ток на разъём: до 175 А.
• Контактное сопротивление: не более 1 мОм для контактов данного диаметра.
• Рабочее (амплитудное) напряжение цепи: до 850 В.
• Сопротивление изоляции: в нормальных условиях не менее 5000 МОм для серии 2РТТ; в части каталогов для конкретной позиции указывается значение не менее 1000 МОм.

Конструкция и материалы

Соединитель имеет резьбовой способ сочленения с помощью накидной гайки с резьбой М36×1,5. Корпус одношпоночный — наличие ключа защищает от ошибочного соединения. Монтаж на панель осуществляется механическим способом, электрическое соединение — пайкой проводников к контактам. Контакты извлекаемые, тип — гнездо, форма — круглые.

Корпус изготовлен из алюминиевого сплава с оксидированным покрытием, цвет корпуса серый. Изолятор выполнен из карболита, как правило коричневого цвета. Контакты изготовлены из латуни с серебряным покрытием. Масса изделия составляет порядка 65 г. Габаритные размеры — около 40×40×42 мм, расстояние между монтажными отверстиями — 32 мм, диаметр отверстий под крепёж — примерно 3,5 мм.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур окружающей среды: от примерно −60 до +100 °С.
• Относительная влажность: до 98% при температуре от +20 до +40 °С, без конденсации на рабочих поверхностях.
• Вибростойкость: синусоидальная вибрация в диапазоне 1–5000 Гц, амплитуда ускорения до 30 g.

Особенности исполнения

Изделие относится к негерметичным соединителям, поэтому его применение предполагает установку внутри корпусов аппаратуры или в условиях, где не требуется защита от прямого попадания влаги. Резьбовая фиксация обеспечивает стабильное контактное усилие и защиту от самопроизвольного расчленения при вибрациях и механических нагрузках. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Соединитель 2РТТ32Б-8Г-14В рассчитан на многократные циклы сочленения и расчленения. Извлекаемая конструкция контактов упрощает обслуживание и позволяет при необходимости заменять отдельные контактные элементы без демонтажа всего разъёма с панели.
