2РТТ32Б-12Ш-16В

Цена:

3150 ₽

Технические характеристики

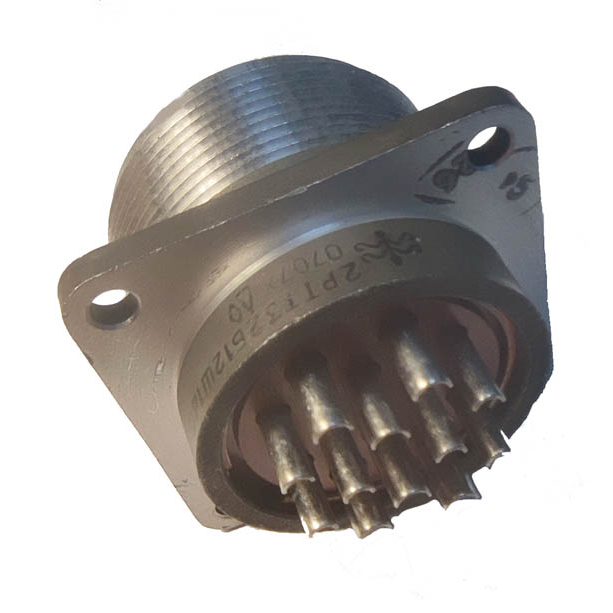

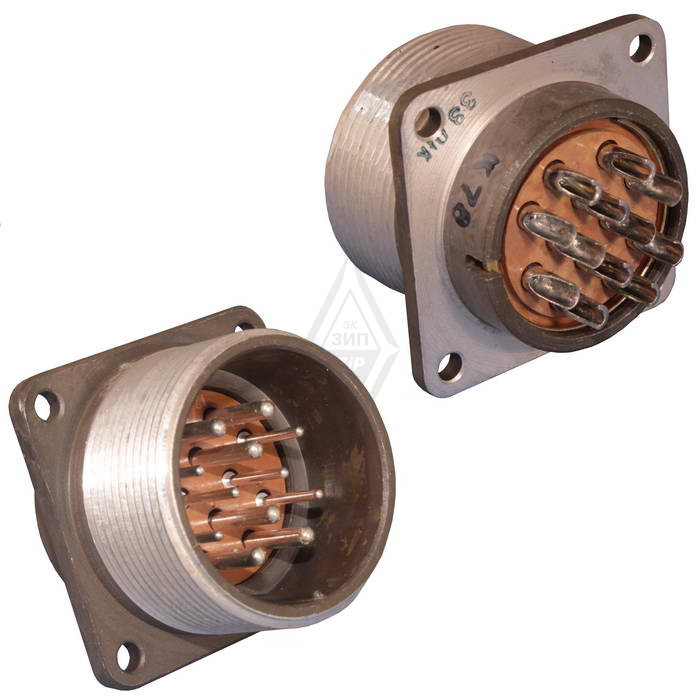

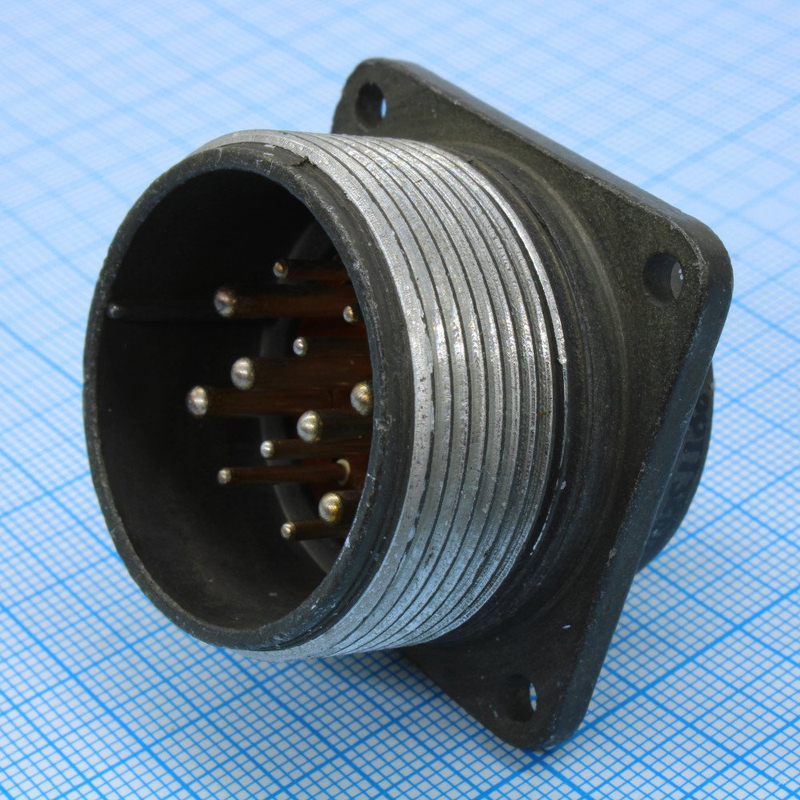

2РТТ32Б-12Ш-16В

2РТТ32Б-12Ш-16В — это блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТТ — тип соединителя, 32 — условный размер корпуса, Б — блочный вид корпуса (приборный, без патрубка), 12 — количество контактов, Ш — вилка, 16 — условное число сочетания контактов, В — всеклиматическое исполнение.

Технические характеристики

Рабочий ток на контакт составляет 10 А для диаметра 1,5 мм и 25 А для 2,5 мм, сопротивление контактов — не более 2,5 мОм. +2
Максимальное напряжение — 700–850 В, сопротивление изоляции — не менее 1000–5000 МОм. +2
Соединитель выдерживает вибрацию до 100–300 м/с² (1–10000 Гц), механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), работает при температурах от -60 до +100 °C.

Условия эксплуатации

Изделие всеклиматическое, негерметичное (пылебрызгозащищенное), устойчиво к пониженному давлению 1,3·10⁻⁴ Па, влажности 98% при +40 °C и линейному ускорению до 2000 м/с². +2
Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 15–20 лет.

Применение

Используется для объемного монтажа (пайка, внутренний) в приборах, авиационной, судостроительной и другой технике, где требуется надежное соединение в苛ных условиях.

Описание

Назначение и область применения

Блочная вилка 2РТТ32Б-12Ш-16В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 700–850 В и ориентировано на применение в аппаратуре, где требуется надёжное разъёмное соединение с возможностью объёмного монтажа методом пайки.

Соединитель применяется в приборных панелях, блоках радиоэлектронной аппаратуры, авиационной и судостроительной технике, а также в различных устройствах промышленного назначения. Блочное исполнение корпуса позволяет устанавливать вилку непосредственно на корпус прибора или шасси, обеспечивая удобный доступ к контактной группе при монтаже и обслуживании.

Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне внешних воздействующих факторов, включая повышенную влажность, пониженное атмосферное давление и значительные механические нагрузки.

Расшифровка обозначения

Обозначение изделия содержит информацию о его конструктивных особенностях и электрических параметрах. Каждый элемент маркировки имеет следующее значение:

2РТТ — тип соединителя, цилиндрический низкочастотный;
32 — условный размер корпуса;
Б — блочный вид корпуса, приборное исполнение без патрубка;
12 — количество контактов;
Ш — вилка, ответная часть розетки;
16 — условное число сочетания контактов;
В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в цепях с токовой нагрузкой до 10 А на контакт при диаметре контактного вывода 1,5 мм и до 25 А при диаметре 2,5 мм. Переходное сопротивление контактов не превышает 2,5 мОм, что способствует минимальным потерям в точке соединения.

Сопротивление изоляции составляет не менее 1000–5000 МОм, обеспечивая надёжную электрическую развязку между контактами и корпусом. Максимальное рабочее напряжение — до 700–850 В в зависимости от условий применения.

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок до 100–300 м/с² в диапазоне частот от 1 до 10000 Гц. Устойчивость к механическим ударам достигает 10000 м/с² при одиночном воздействии и 1500 м/с² при многократном. Диапазон рабочих температур составляет от -60 до +100 °C.

Условия эксплуатации и надёжность

Соединитель относится к негерметичным изделиям с пылебрызгозащищённым исполнением. Конструкция выдерживает воздействие пониженного атмосферного давления до 1,3·10⁻⁴ Па, относительной влажности 98% при температуре +40 °C и линейного ускорения до 2000 м/с².

Показатели надёжности включают минимальную наработку 1000 часов, не менее 500 циклов сочленения-расчленения и срок сохраняемости 15–20 лет. Монтаж контактов осуществляется методом пайки, внутренний объём корпуса рассчитан на объёмный монтаж.

Особенности конструкции

Блочная вилка 2РТТ32Б-12Ш-16В отличается приборным исполнением без патрубка, что упрощает установку на плоские поверхности корпусов и панелей. Условный размер корпуса 32 определяет габаритные и присоединительные размеры, совместимые с ответными частями соответствующей серии.

Количество контактов — 12, условное число сочетания контактов 16 определяет схему расположения контактной группы и совместимость с ответными соединителями. Всеклиматическое исполнение расширяет географию применения изделия, допуская эксплуатацию в различных климатических зонах.
