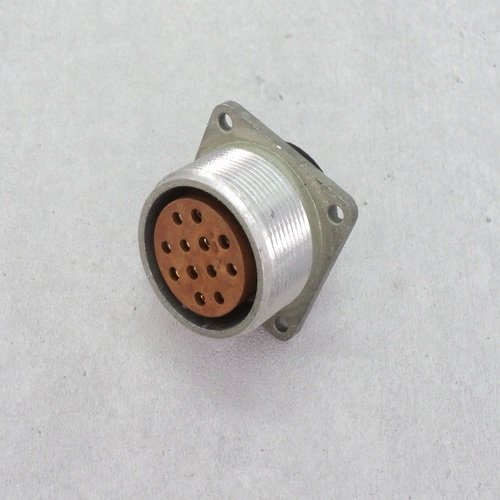

2РТТ32Б-12Г-16В — это цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока. Он брызгопылезащищённый и всеклиматического исполнения, что позволяет использовать его в сложных условиях эксплуатации.

Основные характеристики

Разъём имеет условный размер корпуса 32, содержит 12 контактов (диаметром 1,5 мм или 2,5 мм) с серебряным покрытием и монтажом путём пайки. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), а рабочая частота — до 3 МГц.

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +100°C, синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² для одиночного действия) и пониженное давление до 1,3×10⁻⁴ Па. Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, сопротивление изоляции — от 1000 МОм.

Конструкция и применение

Это блочная розетка (Б) без патрубка (отсутствие буквы после Г), часто используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения. Сопротивление контактов минимально: до 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм.
