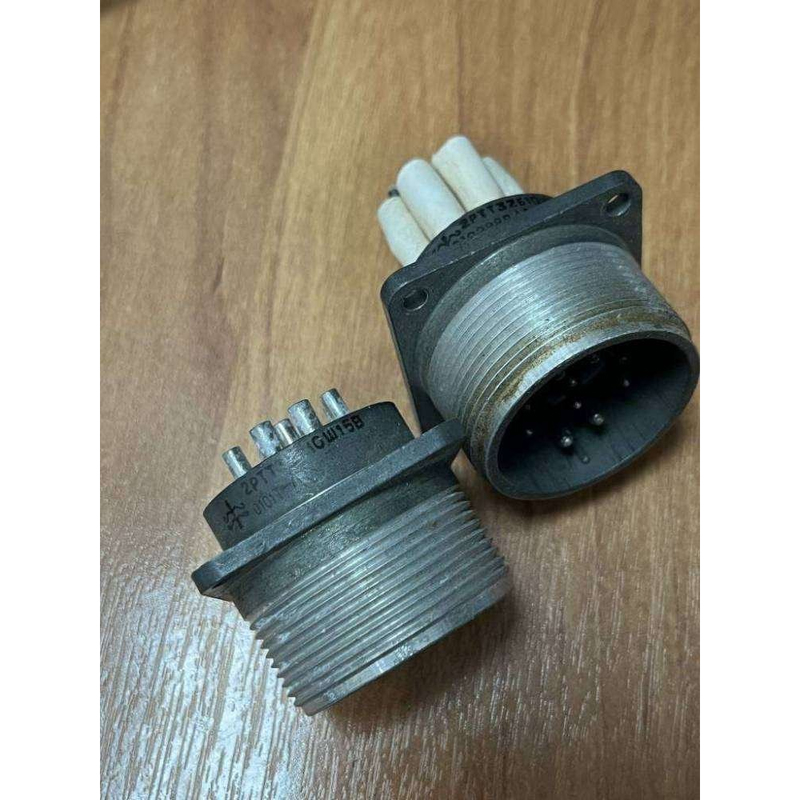

2РТТ32Б-10Ш-1В «5»

Цена:

3450 ₽

Технические характеристики

2РТТ32Б-10Ш-1В

2РТТ32Б-10Ш-1В — это низкочастотный цилиндрический электрический соединитель всеклиматического исполнения, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Описание

Это блочный приборный разъем (вилка, обозначается "Ш") с резьбовой фиксацией, объемного монтажа пайкой, негерметичный, теплостойкий и тропикоустойчивый. Он состоит из вилки и розетки, где приборная часть выполнена без патрубка.

Расшифровка обозначения

2РТТ — тип соединителя.
32 — условный размер корпуса.
Б — блочный вид корпуса.
10 — количество контактов.
Ш — вилка.
1В — всеклиматическое исполнение (вариант "15В" в близких моделях).

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт — до 25 А в зависимости от диаметра (1,5 мм или 2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон температур: от -60°C до +100°C (смена до +180°C с учетом перегрева контактов). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30g), удары до 10000 м/с² (1000g), пониженное давление 1,3·10⁻⁴ Па и влажность 98% при +40°C. Наработка — минимум 1000 часов, сочленения-расчленения — 500, срок хранения — 15 лет.

Описание

Назначение и область применения

Низкочастотный цилиндрический электрический соединитель 2РТТ32Б-10Ш-1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Изделие обеспечивает надежное соединение и разъединение проводников при монтаже, наладке и эксплуатации оборудования. Соединитель рассчитан на работу в цепях с частотой до 3 МГц и амплитудным значением напряжения до 850 В.

Конструктивно прибор выполнен в виде блочной вилки с резьбовой фиксацией ответной части. Применяется для объемного монтажа методом пайки. Приборная часть изготовлена без патрубка, что упрощает установку в корпуса аппаратуры. Соединитель относится к категории негерметичных, теплостойких и тропикоустойчивых изделий.

Технические характеристики

Соединитель имеет десять контактов и относится к условному размеру корпуса 32. Рабочий ток на один контакт составляет до 25 А в зависимости от диаметра контактного элемента — 1,5 мм или 2,5 мм. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм.

Изделие сохраняет работоспособность при воздействии внешних факторов в широком диапазоне. Допустимый интервал температур окружающей среды — от минус 60 °C до плюс 100 °C. При перегреве контактов допускается кратковременное повышение температуры до плюс 180 °C.

Соединитель устойчив к механическим нагрузкам:

вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30g);
ударные нагрузки с ускорением до 10000 м/с² (1000g);
пониженное атмосферное давление до 1,3·10⁻⁴ Па;
повышенная относительная влажность 98 % при температуре плюс 40 °C.

Условия эксплуатации и надежность

Соединитель рассчитан на длительную эксплуатацию в составе стационарной и подвижной аппаратуры. Минимальная наработка изделия составляет 1000 часов. Допустимое количество циклов сочленения и расчленения — 500. Назначенный срок хранения — 15 лет.

Всеклиматическое исполнение «1В» подтверждает возможность применения соединителя в различных климатических зонах, включая районы с холодным, умеренным и тропическим климатом. Тропикоустойчивое исполнение обеспечивает защиту от воздействия плесневых грибов и повышенной влажности.

Расшифровка обозначения и комплектация

Маркировка изделия содержит информацию о его ключевых параметрах:

2РТТ — тип низкочастотного цилиндрического соединителя;
32 — условный размер корпуса;
Б — блочный вид корпуса;
10 — количество контактов;
Ш — вилочная часть соединителя;
1В — всеклиматическое исполнение;
«5» — категория приемки.

Изделие поставляется как самостоятельная сборочная единица. Приемка «5» обозначает установленный уровень контроля качества при выпуске продукции. Соединитель 2РТТ32Б-10Ш-1В применяется в аппаратуре, где требуется разъемное соединение с высокой механической прочностью и стабильностью электрических параметров.
