Назначение детали

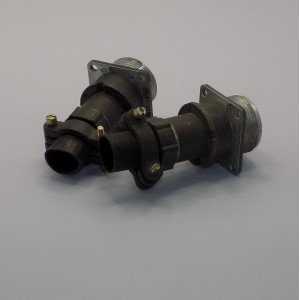

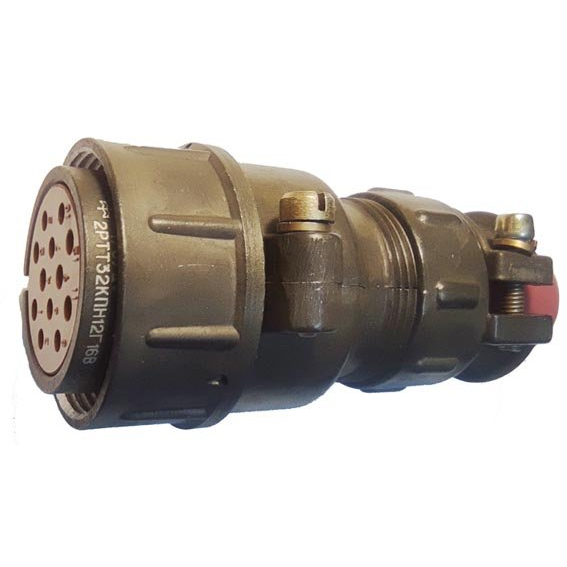

2РТТ32 гайка экран — это специализированная деталь разъёмов серии 2РТТ, предназначенная для экранированных кабелей в радиоэлектронной и радиотехнической аппаратуре. Гайка типа «Э» (экранированная) используется в соединителях 2РТТ32 для фиксации кабеля с экранированием, обеспечивая герметичность и защиту от помех.

Она входит в конструкцию пылебрызгозащищённых цилиндрических разъёмов внутреннего монтажа с резьбовым соединением. Покрытие контактов — серебро, поляризация — одношпоночная. Такое исполнение позволяет применять деталь в составе ответственных узлов, где требуется стабильный электрический контакт и устойчивость к внешним воздействиям.

Обозначение и совместимость

В обозначении 2РТТ32 заложена информация о типе и типоразмере изделия. Расшифровка маркировки выглядит следующим образом:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• Б/К — блочный или кабельный корпус;
• Э — гайка для экранированного кабеля (отличается от «Н» для неэкранированного).

Гайка сочетается с вариантами патрубков: без патрубка, прямой (П) или угловой (У). Это даёт возможность компоновать разъём под конкретные условия монтажа, сохраняя экранирующие свойства соединения.

Технические характеристики

Разъёмы с такой гайкой работают в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение). Ток на контакт составляет от 10 А при диаметре 1,5 мм до 25 А при диаметре 2,5 мм или выше в зависимости от модели. Изделие выпускается во всеклиматическом исполнении по ТУ ГЭ0.364.120.

Покрытие контактов — серебро, поляризация — одношпоночная. Монтаж выполняется пайкой. Конструкция рассчитана на эксплуатацию в составе пылебрызгозащищённых цилиндрических разъёмов внутреннего монтажа с резьбовым соединением.

Применение

Деталь используется в железнодорожной и промышленной технике, включая аппаратуру Smolensk plant, для надёжного соединения с экранированием. Она подходит для экранированных кабелей в блочных или кабельных корпусах, где важно сохранить целостность экрана и защитить сигнальные цепи от помех.

Благодаря всеклиматическому исполнению гайка применима в оборудовании, работающем в сложных условиях окружающей среды. Монтаж пайкой обеспечивает стабильное электрическое соединение, а резьбовое крепление — механическую прочность и герметичность узла.

Комплектация и особенности поставки

Поставляется как отдельная деталь разъёма серии 2РТТ с артикулом 40463. Производитель в данных о товаре не указан. Краткое описание из каталога отсутствует. Заполненные характеристики в карточке товара не представлены, поэтому при подборе следует опираться на маркировку 2РТТ32 и тип гайки «Э».

Деталь совместима с вариантами патрубков без патрубка, прямым (П) и угловым (У), что расширяет возможности применения в различных компоновках радиоэлектронной и радиотехнической аппаратуры.
