2РТТ32 резина на голову

Коротко: 2РТТ32 — это серия цилиндрических теплостойких пыле‑ и брызгозащищённых разъёмов с условным диаметром корпуса 32 мм; «резина на голову» обычно означает резиновый кожух (манжета) для головки (патрубка) кабельной части, который служит уплотнителем и защитой кабеля при подключении и эксплуатации.

Назначение и конструкция

• Разъёмы 2РТТ32 предназначены для съёмного присоединения кабелей и приборных выводов в цепях постоянного и переменного тока (до МГц‑диапазона), используются как кабельные и приборные вилки/розетки; сочленение — резьбовое, поляризация — одношпоночная.

• Корпус серии 2РТТ имеет условный диаметр 32 мм (обозначение «32» в маркировке) и выпускается в блочном (панельном) и кабельном вариантах; в маркировке указывают форму патрубка (прямой/угловой), тип гайки для кабеля и число контактов.

Резиновый кожух («резина на голову») — функции и варианты

• Основная функция резинового кожуха: уплотнение места ввода кабеля в патрубок, защита от грязи/влаги и механических повреждений, снижение перегиба кабеля у ввода; кожух надевается на «голову» или патрубок кабельной части разъёма.

• Материал: эластичная резина (каучук), рассчитанная на эксплуатационные температуры, совместимые с техническими условиями разъёмов 2РТТ (теплостойкость около 100 °C для комплектов по ТУ). Цвет и форма кожухов могут отличаться у разных поставщиков; они поставляются отдельно или в комплекте с разъёмом.

Электрические и механические характеристики (общие для 2РТТ32)

• Номинальное напряжение и ток: рабочее напряжение до сотен вольт — в зависимостях документов указывают до 700–850 В (амплитуда) и ток на контакт от ~20 до ~200 А в зависимости от числа и сечения контактов.

• Контакты: обычно серебряное покрытие, монтаж контактов — пайка или кримп/пайка в зависимости от исполнения; ресурс соединений — порядка сотен сочленений (например, ~500 циклов).

• Климатическое исполнение: всеклиматическое (обозначение «В») по ТУ; срок сохраняемости и срок службы в ТУ указываются отдельно (например, минимальный срок сохраняемости около 15 лет в некоторых спецификациях).

Маркировка и примеры обозначений

• Общая расшифровка маркировки: 2РТТ — тип разъёма (теплостойкий, пылебрызгозащищённый цилиндрический), далее размер корпуса (32), К/Б — кабельный/блочный, П/У — прямой/угловой патрубок, Н/Э — гайка для неэкранированного/экранированного кабеля, число контактов, Г/Ш — гнездо/штырь и т.д..

• Пример: 2РТТ32КУН12Ш16В — кабельный корпус 32, угловой патрубок, гайка для неэкранированного кабеля, 12 контактов, вилка (штырь), всеклиматическое исполнение.

Советы по выбору и установке резинового кожуха

• Выберите кожух, соответствующий типу патрубка (прямой/угловой) и диаметру кабеля; убедитесь, что материал выдерживает ожидаемые температуры и климатическое исполнение разъёма.

• При монтаже обеспечьте правильную посадку кожуха на патрубок и гайку, чтобы обеспечить уплотнение и защиту от влаги; при экранированном кабеле используйте соответствующий вариант гайки/патрубка для сохранения экранирования.

• Если требуется высокая степень защиты, уточните у производителя проверенные исполнения и ТУ (например, ГЕО.364.120 ТУ или аналогичные) и совместимость с конкретной моделью 2РТТ32.

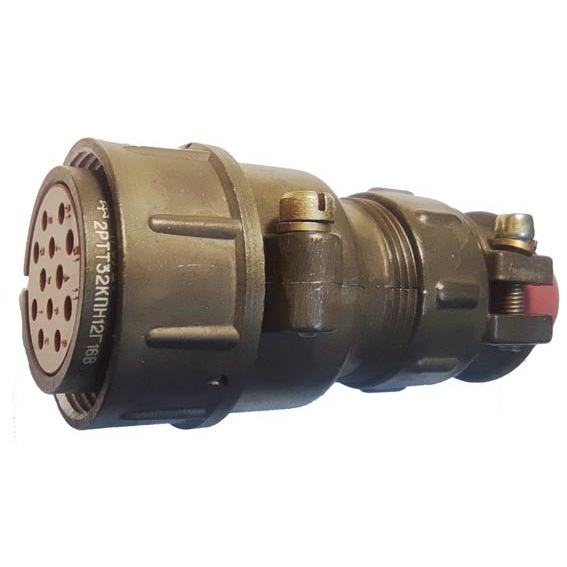

Иллюстрация (пример): сборка кабельной вилки 2РТТ32 включает корпус с контакторами, патрубок с гайкой, уплотняющую резиновую манжету (кожух) и контактные вставки; кожух надевается последним перед фиксацией гайки для обеспечения уплотнения.
