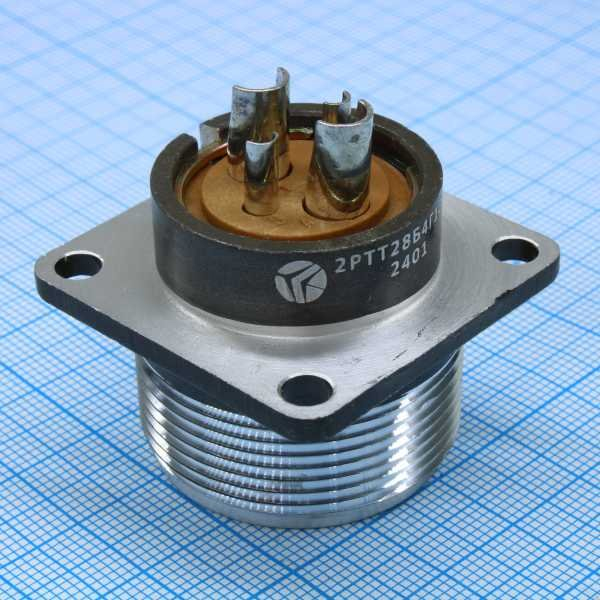

2РТТ28КУЭ7Ш11В

2РТТ28КУЭ7Ш11В — это цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Что означает обозначение

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 7 — 7 контактов.

• Ш — вилка.

• 11 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные особенности

• Соединитель рассчитан на ручное резьбовое сочленение.

• Тип контактов — штырь.

• Корпус выполнен из алюминиевого сплава, изолятор — из аминопласта.

• Контакты имеют серебряное покрытие.

• Исполнение — всеклиматическое, то есть рассчитано на работу в широком диапазоне климатических условий.

Технические характеристики

• Номинальное напряжение: 850 В.

• Рабочий ток: 25 А на контакт Ø 2,5 мм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих температур: от −60 до +100 °C.

• Частотный диапазон применения: до 5 кГц по одной из карточек товара; у другой карточки для этой группы соединителей указан более широкий диапазон применения в цепях постоянного и переменного тока.

Практическое назначение

Такой разъём обычно используют в кабельных жгутах и аппаратуре, где нужен надёжный разъёмный узел с фиксированным количеством контактов и стойкостью к механическим и климатическим воздействиям.
