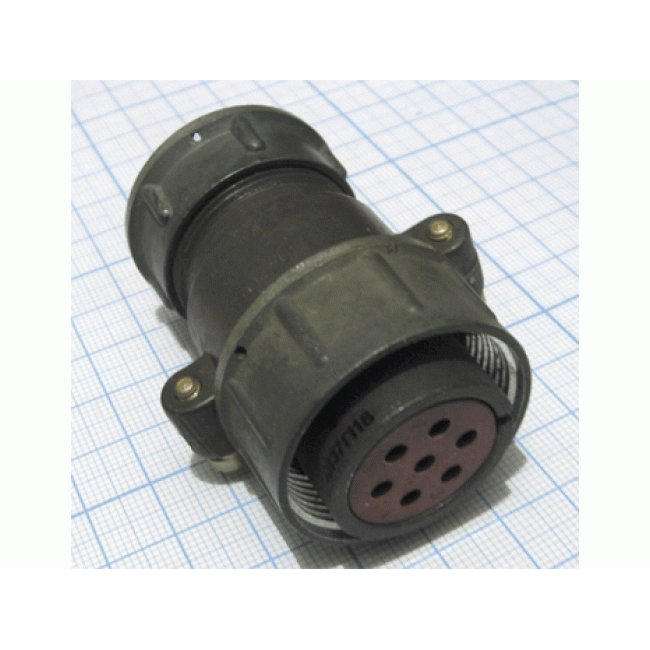

2РТТ28КПЭ7Ш11В ОТК

2РТТ28КПЭ7Ш11В — это цилиндрический низкочастотный кабельный соединитель серии 2РТТ от Элекона, исполнение вилки с 7 контактами, прямым патрубком для экранированного кабеля и резьбовым сочленением.

Что означает обозначение

• 2РТТ — пылебрызгозащищенный соединитель.

• 28 — условный размер корпуса.

• К — кабельный вариант.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 7 — число контактов.

• Ш — вилка.

• 11 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные характеристики

• Номинальное напряжение: до 850 В по одной из карточек изделия, а у некоторых описаний встречается значение 700 В как рабочее напряжение.

• Рабочий ток: 25 А на контакт для контактов диаметром 2,5 мм.

• Частотный диапазон: до 3 МГц или до 5000 Гц в зависимости от источника описания.

• Сопротивление изоляции: порядка 5000 МОм в одном из каталогов.

• Сопротивление контактов: не более 1 МОм в карточке товара.

• Диапазон рабочих температур: примерно от -60 до +100 °C .

• Ресурс: 1000 часов , срок сохраняемости — 15 лет .

Конструкция

Корпус обычно указывается как алюминиевый сплав, изолятор — аминопласт или карболит в зависимости от каталога, контакты — с серебряным покрытием.
Соединение резьбовое, монтаж — кабельный, а тип контактов указан как штырь у вилки.
Для экранированного кабеля важна именно версия с индексом Э , потому что она рассчитана на ввод через гайку патрубка под экран.

Приемка ОТК

Пометка ОТК означает, что изделие прошло отдел технического контроля и принято как годное к отгрузке.
В каталогах это обычно идет вместе с указанием заводской приемки, даты изготовления и номенклатурного номера.
